水稳设计配合比

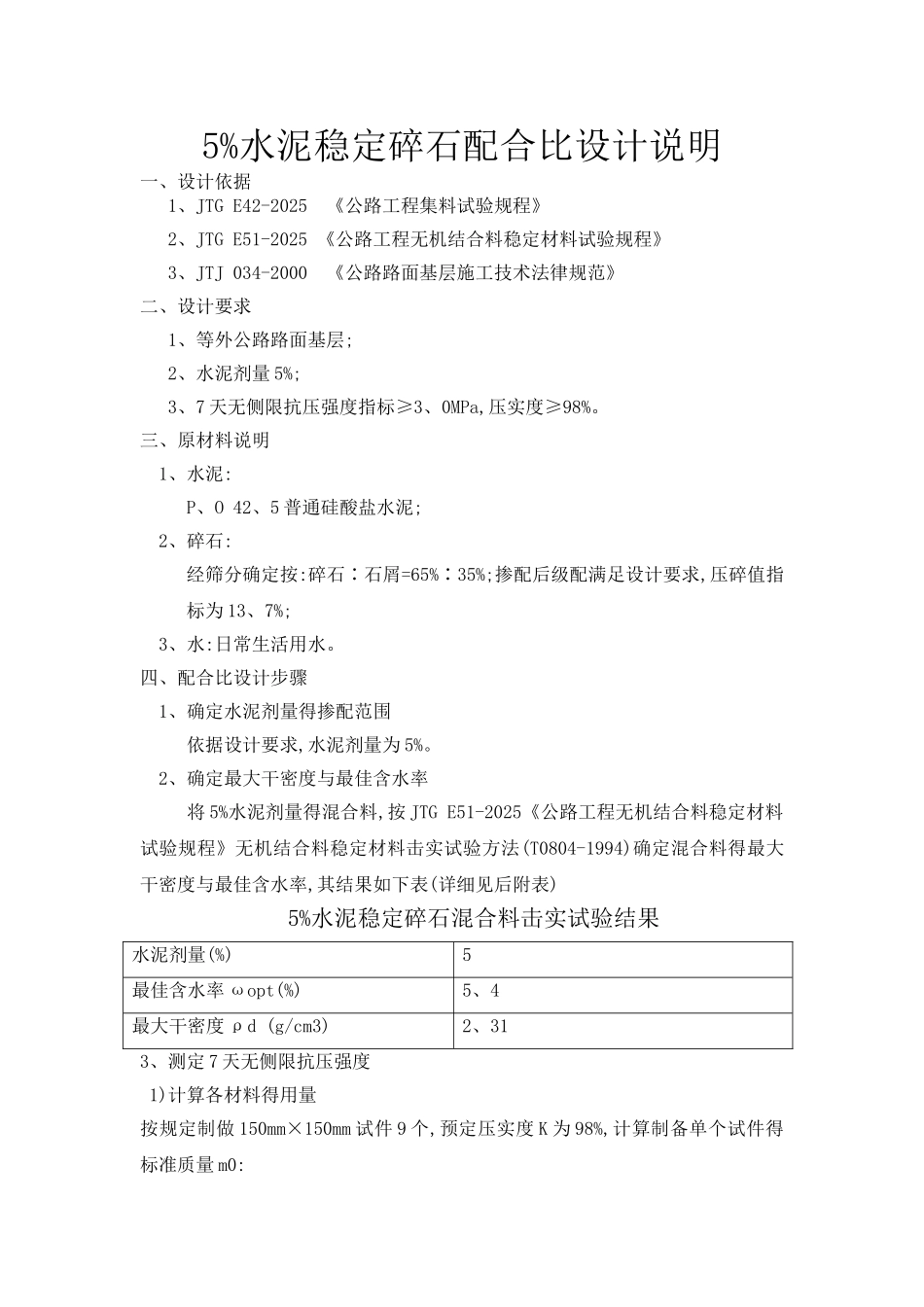

5%水泥稳定碎石配合比设计说明一、设计依据 1、JTG E42-2025 《公路工程集料试验规程》 2、JTG E51-2025 《公路工程无机结合料稳定材料试验规程》 3、JTJ 034-2000 《公路路面基层施工技术法律规范》 二、设计要求 1、等外公路路面基层; 2、水泥剂量 5%; 3、7 天无侧限抗压强度指标≥3、0MPa,压实度≥98%。三、原材料说明 1、水泥:P、O 42、5 普通硅酸盐水泥; 2、碎石:经筛分确定按:碎石∶石屑=65%∶35%;掺配后级配满足设计要求,压碎值指标为 13、7%; 3、水:日常生活用水。四、配合比设计步骤 1、确定水泥剂量得掺配范围 依据设计要求,水泥剂量为 5%。 2、确定最大干密度与最佳含水率 将 5%水泥剂量得混合料,按 JTG E51-2025《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法(T0804-1994)确定混合料得最大干密度与最佳含水率,其结果如下表(详细见后附表) 5%水泥稳定碎石混合料击实试验结果水泥剂量(%)5最佳含水率 ωopt(%) 5、4最大干密度 ρd (g/cm3) 2、313、测定 7 天无侧限抗压强度 1)计算各材料得用量 按规定制做 150mm×150mm 试件 9 个,预定压实度 K 为 98%,计算制备单个试件得标准质量 m0: m0=ρd V(1+ωopt)K=2、31×2650、7×(1+5、4%)×98%=6324、7 g 考虑到试件成型过程中得质量损耗,实际操作过程中每个试件质量增加 1%,即 m0'=m0×(1+1%)=6324、7×(1+1%)=6387、9g 每个试件得干料总质量:m1=m0'/(1+ωopt)= 6387、9/(1+5、4%)=6060、7 g 每个试件中水泥质量:m2=m1×α/(1+α)=6069、7×5%/(1+5%)=288、6 g 每个试件中干土质量:m3=m1-m2=6060、7-288、6=5772、1 g 每个试件中得加水量:mw=(m2+m3)×ωopt=(288、6+5772、1)×5、4%=327、3 g 故配制单个 5%水泥剂量得试件各材料得用量为: 水泥:m2= 288、6 g 水:mw=327、3 g 碎石:G=5772、1×65%=3751、9g 石屑:G 屑=5772、1×35%= 2020、2 g 2)制备试件 按上述材料用量制做试件,进行标准养生。 3)无侧限抗压强度试验 按 JTG E51-2025《公路工程无机结合料稳定材料试验规程》中无机结合料稳定材料无侧限抗压强度试验方法(T0805-1994)测定无侧限抗压强度,其结果如下表(详细见后附表)。 拟用于等外公路路面基层,故 Za 参照二级公路 1、282。 5%水泥稳定碎石混合料无侧限抗压强度试验结果水泥剂量(%)5强度平均值 R 平(MPa) 3、6偏差系数 Cv(%) 7、78设计强度 Rd(MPa)3、0R...
