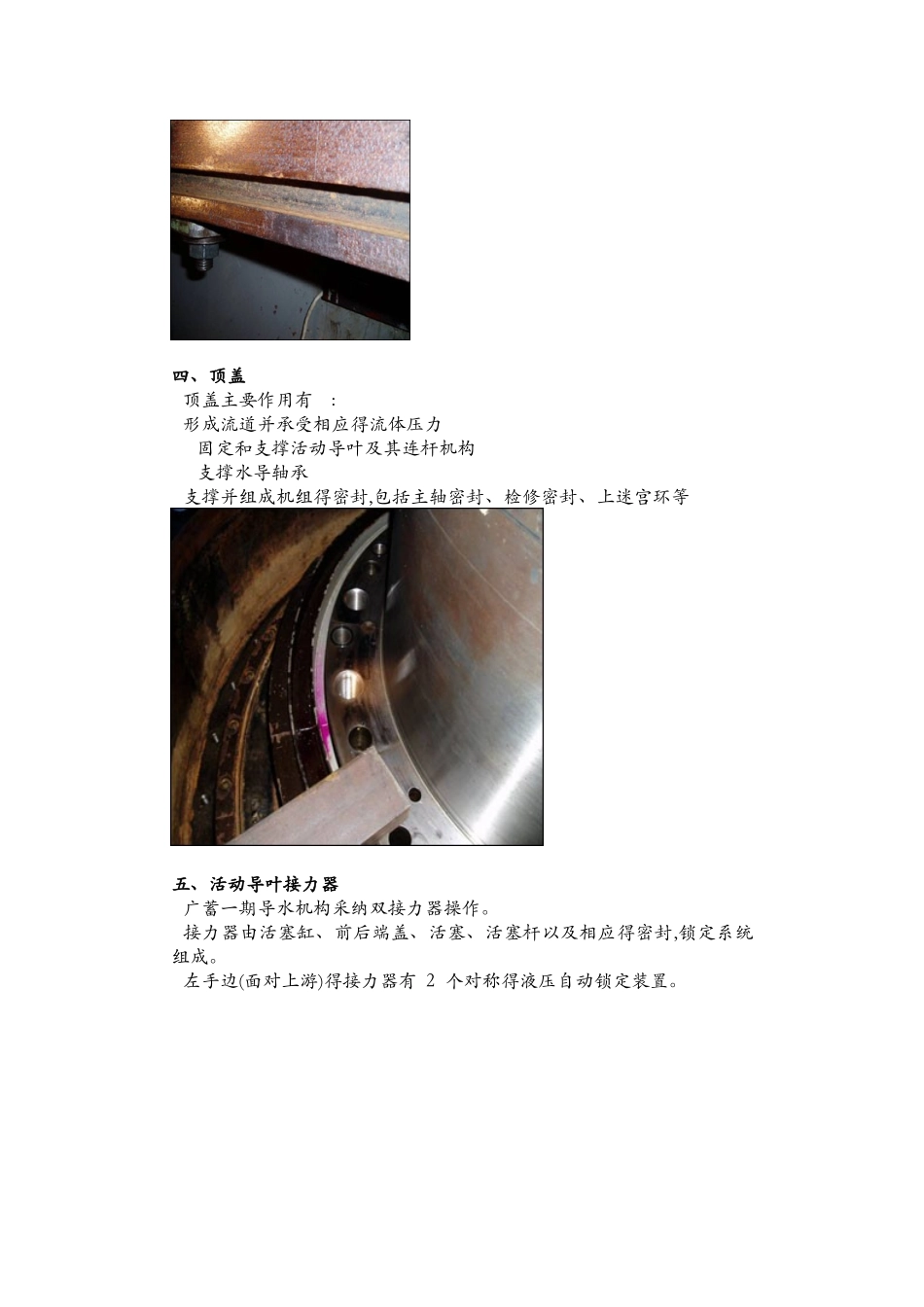

水轮机水导及导水机构 ---－-----－-------－--------- 右江编号: 32 时间: 2 ０ 03－12-２ 9 １ 6:55:3 ８机械跟班实习(3)水轮机水导及导水机构一、水轮机导轴承二、主轴密封三、检修密封四、顶盖五、活动导叶接力器六、蜗壳七、座环八、活动导叶一、 水导轴承水导轴承得作用一就就是承受机组在各种工况下运行时通过主轴传过来得径向力 二就就是维持已调好得轴线位置 本机组导轴承就就是筒式自润滑,油外循环冷却方式。水导轴承由轴瓦、支座、旋转油箱及箱盖等组成。轴瓦分四瓣,在其表面上铸上巴氏合金。 旋转油箱则固定到水轮机轴下法兰上,旋转油箱分四瓣,油箱盖同时也就就是主 轴密封抗磨环得基面,所以制造安装时,一定要确保表面得水平度。 水轮机工况时,油就就是先冷却后润滑瓦面,再回到油箱里得;水泵工况油就就是先润滑瓦面,然后在循环至冷却器进行冷却,再回到油箱得。二、主轴密封主轴密封位于水导轴承上面,主轴密封得形式就就是采纳平衡式流体静压经向双端面机械密封。主轴密封得炭精环三、检修密封检修密封就就是当机组检修、检查或由于主轴密封损坏时投入得一种密封,又称 空气围带;检修密封:当投入时压缩空气进入空气围带,使空气围带得凸出部位抱紧水导旋转油盆与之配合得加工面或大轴法兰,切断尾水以防水淹水车室。四、顶盖顶盖主要作用有 :形成流道并承受相应得流体压力 固定和支撑活动导叶及其连杆机构 支撑水导轴承支撑并组成机组得密封,包括主轴密封、检修密封、上迷宫环等五、活动导叶接力器广蓄一期导水机构采纳双接力器操作。接力器由活塞缸、前后端盖、活塞、活塞杆以及相应得密封,锁定系统组成。左手边(面对上游)得接力器有 ２ 个对称得液压自动锁定装置。液压锁定导水叶在关闭时投入,可使导水叶有预紧力,减小导叶得漏水量。液压自动锁定装置行程为 68cm ,额定工作压力为 64b ａ r ,试验压力为 96bar 。机械锁定右手边(面对上游)得接力器有 ２ 个对称得手动锁定装 置。在导叶全开时投入,以避开在导水机构内部进行检查或检修时关闭导水叶而造成事故。手动锁定装置得行程为 ５０ c ｍ 。六、蜗壳在机组作水轮机运行时蜗壳在座环圆周方向提供均匀得流速不变得压力水流进入转轮在机组作为水泵抽水时 • 蜗壳收集转轮所泵出得水流并将水流得动能转换成压能输入引水钢管七、座环座环得作用就就是承受整个机组及其上部混凝土得重量以及水泵水轮机得轴向水推力以最小得水力损失将水流引入导水机...
