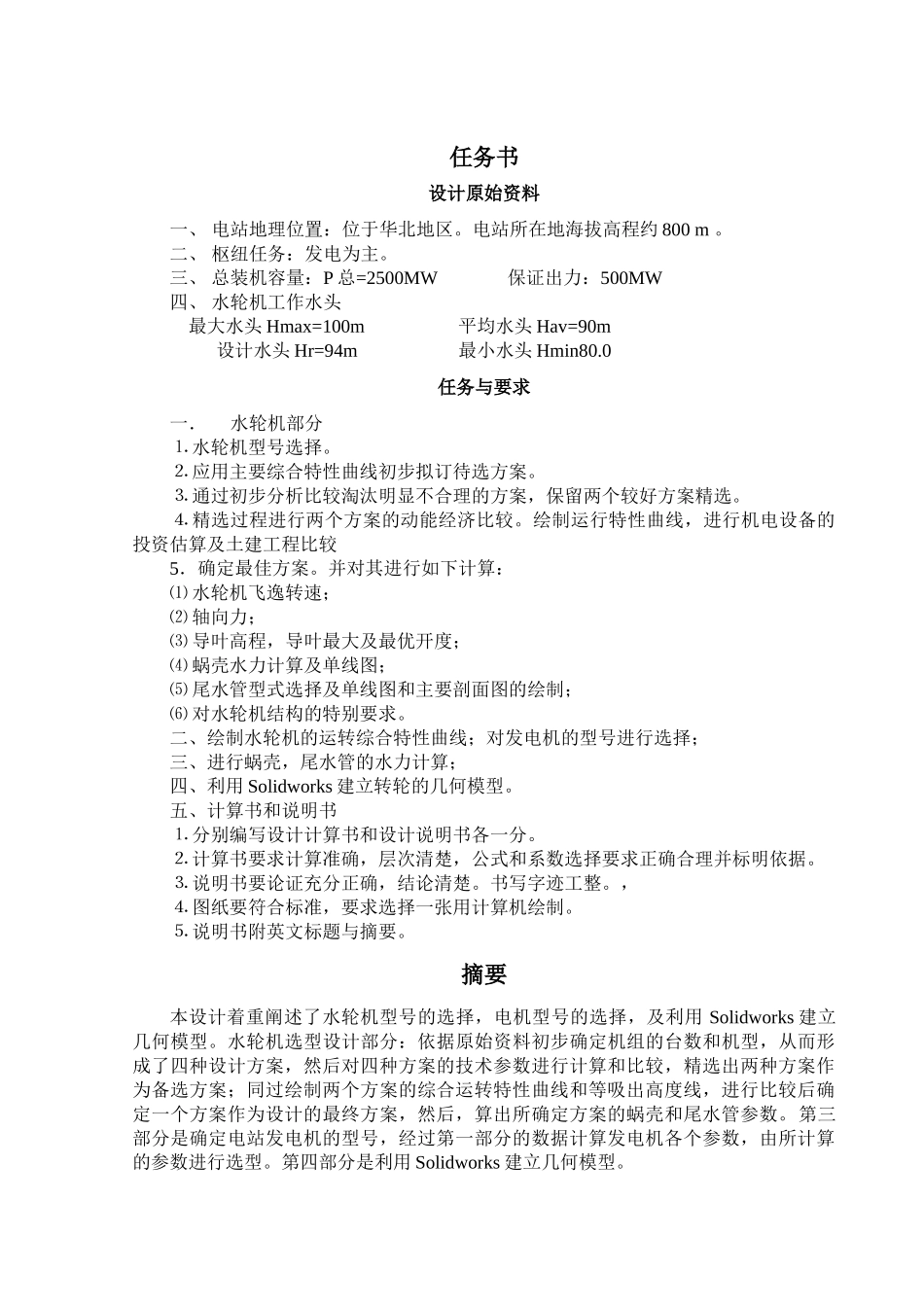

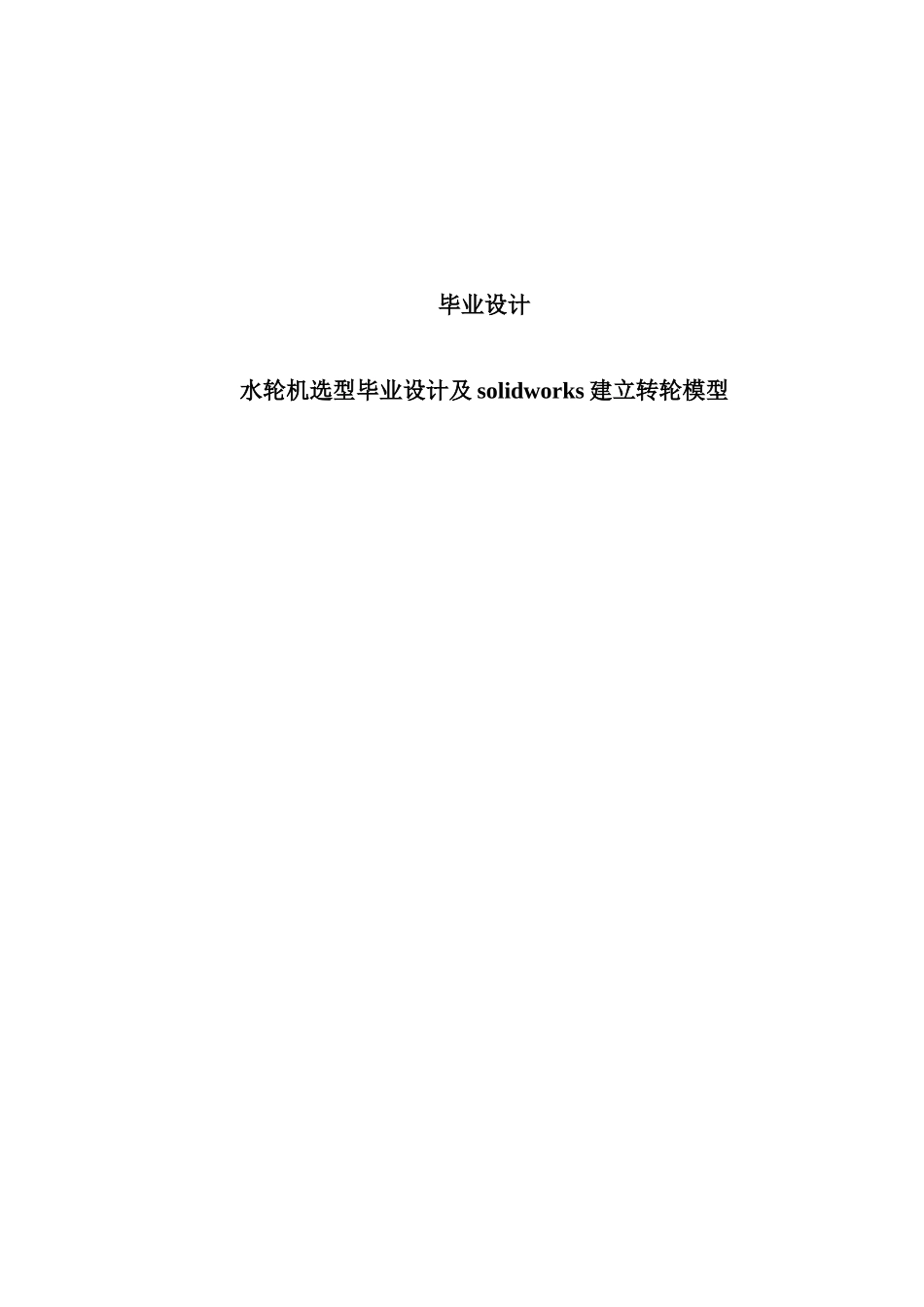

毕业设计水轮机选型毕业设计及 solidworks 建立转轮模型任务书设计原始资料一、 电站地理位置：位于华北地区。电站所在地海拔高程约 800 m 。二、 枢纽任务：发电为主。三、 总装机容量：P 总=2500MW 保证出力：500MW四、 水轮机工作水头 最大水头 Hmax=100m平均水头 Hav=90m 设计水头 Hr=94m最小水头 Hmin80.0任务与要求一．水轮机部分⒈ 水轮机型号选择。⒉ 应用主要综合特性曲线初步拟订待选方案。⒊ 通过初步分析比较淘汰明显不合理的方案，保留两个较好方案精选。⒋ 精选过程进行两个方案的动能经济比较。绘制运行特性曲线，进行机电设备的投资估算及土建工程比较5．确定最佳方案。并对其进行如下计算：⑴ 水轮机飞逸转速；⑵ 轴向力；⑶ 导叶高程，导叶最大及最优开度；⑷ 蜗壳水力计算及单线图；⑸ 尾水管型式选择及单线图和主要剖面图的绘制；⑹ 对水轮机结构的特别要求。二、绘制水轮机的运转综合特性曲线；对发电机的型号进行选择；三、进行蜗壳，尾水管的水力计算；四、利用 Solidworks 建立转轮的几何模型。五、计算书和说明书⒈ 分别编写设计计算书和设计说明书各一分。⒉ 计算书要求计算准确，层次清楚，公式和系数选择要求正确合理并标明依据。⒊ 说明书要论证充分正确，结论清楚。书写字迹工整。，⒋ 图纸要符合标准，要求选择一张用计算机绘制。⒌ 说明书附英文标题与摘要。摘要本设计着重阐述了水轮机型号的选择，电机型号的选择，及利用 Solidworks 建立几何模型。水轮机选型设计部分：依据原始资料初步确定机组的台数和机型，从而形成了四种设计方案，然后对四种方案的技术参数进行计算和比较，精选出两种方案作为备选方案；同过绘制两个方案的综合运转特性曲线和等吸出高度线，进行比较后确定一个方案作为设计的最终方案，然后，算出所确定方案的蜗壳和尾水管参数。第三部分是确定电站发电机的型号，经过第一部分的数据计算发电机各个参数，由所计算的参数进行选型。第四部分是利用 Solidworks 建立几何模型。关键词：水轮机，蜗壳，尾水管，发电机，Solidworks,几何模型。ABSTRACTThis design emphatically expounds the model selection of hydraulic turbine generator auxiliary equipment，and use Solid works to establish the geometric models of the runner. Selection and design of turbine parts ： the original basis for the ini...
