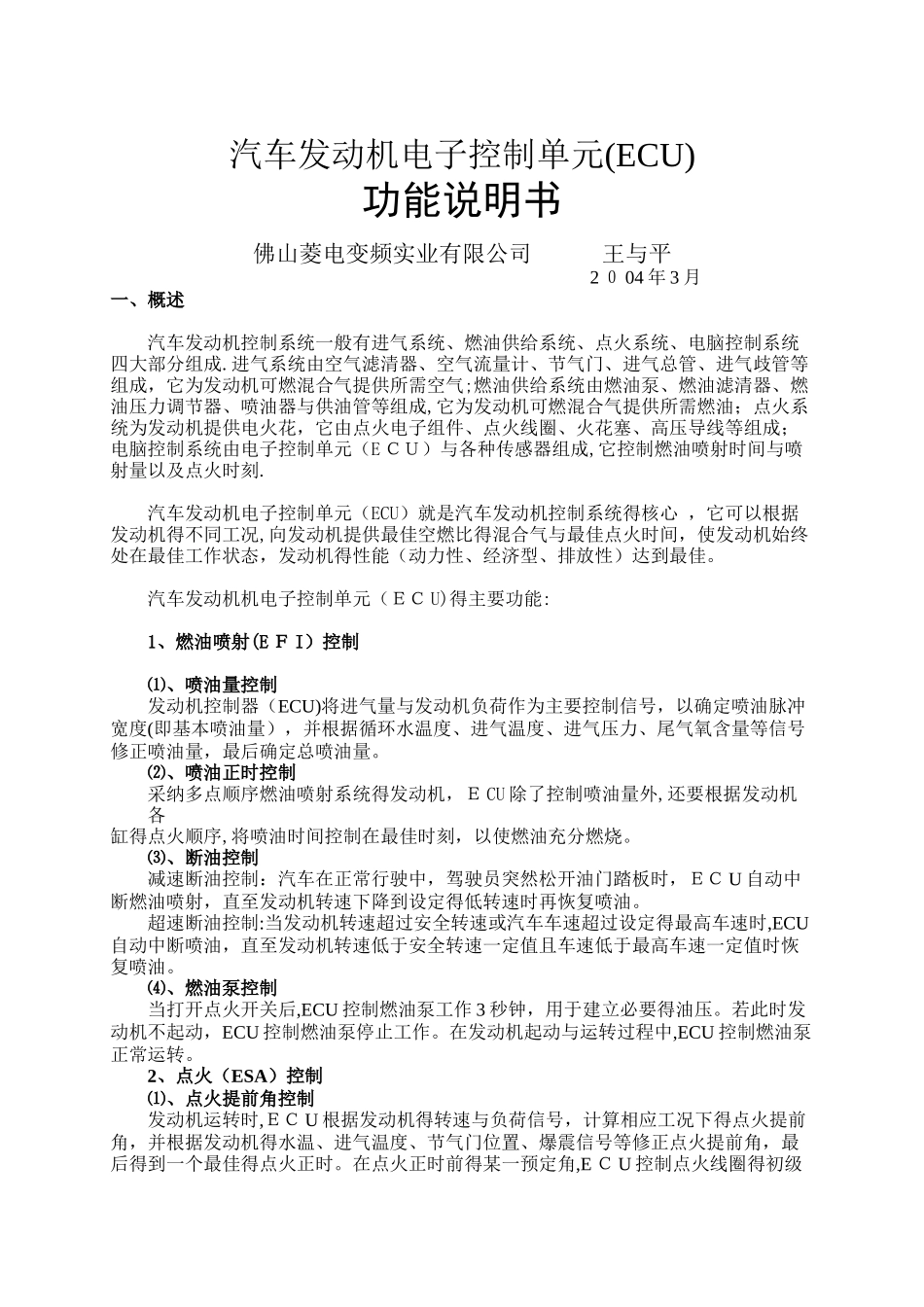

汽车发动机电子控制单元(ECU)功能说明书佛山菱电变频实业有限公司 王与平 2 ０ 04 年 3 月一、概述 汽车发动机控制系统一般有进气系统、燃油供给系统、点火系统、电脑控制系统四大部分组成.进气系统由空气滤清器、空气流量计、节气门、进气总管、进气歧管等组成，它为发动机可燃混合气提供所需空气;燃油供给系统由燃油泵、燃油滤清器、燃油压力调节器、喷油器与供油管等组成,它为发动机可燃混合气提供所需燃油；点火系统为发动机提供电火花，它由点火电子组件、点火线圈、火花塞、高压导线等组成；电脑控制系统由电子控制单元（E ＣＵ）与各种传感器组成,它控制燃油喷射时间与喷射量以及点火时刻.汽车发动机电子控制单元（ECU）就是汽车发动机控制系统得核心 ，它可以根据发动机得不同工况,向发动机提供最佳空燃比得混合气与最佳点火时间，使发动机始终处在最佳工作状态，发动机得性能（动力性、经济型、排放性）达到最佳。汽车发动机机电子控制单元（ＥＣ U)得主要功能:1、燃油喷射(E Ｆ I）控制⑴、喷油量控制发动机控制器（ECU)将进气量与发动机负荷作为主要控制信号，以确定喷油脉冲宽度(即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。⑵、喷油正时控制采纳多点顺序燃油喷射系统得发动机，Ｅ CU 除了控制喷油量外,还要根据发动机各缸得点火顺序,将喷油时间控制在最佳时刻，以使燃油充分燃烧。⑶、断油控制减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ＥＣ U 自动中断燃油喷射，直至发动机转速下降到设定得低转速时再恢复喷油。超速断油控制:当发动机转速超过安全转速或汽车车速超过设定得最高车速时,ECU自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。⑷、燃油泵控制当打开点火开关后,ECU 控制燃油泵工作 3 秒钟，用于建立必要得油压。若此时发动机不起动，ECU 控制燃油泵停止工作。在发动机起动与运转过程中,ECU 控制燃油泵正常运转。2、点火（ESA）控制⑴、点火提前角控制发动机运转时,ＥＣ U 根据发动机得转速与负荷信号，计算相应工况下得点火提前角，并根据发动机得水温、进气温度、节气门位置、爆震信号等修正点火提前角，最后得到一个最佳得点火正时。在点火正时前得某一预定角,E Ｃ U 控制点火线圈得初级通电,在到达点火正时角时,ECU 切断点火线圈初级电流并在次级线圈中感应出高压电使相...
