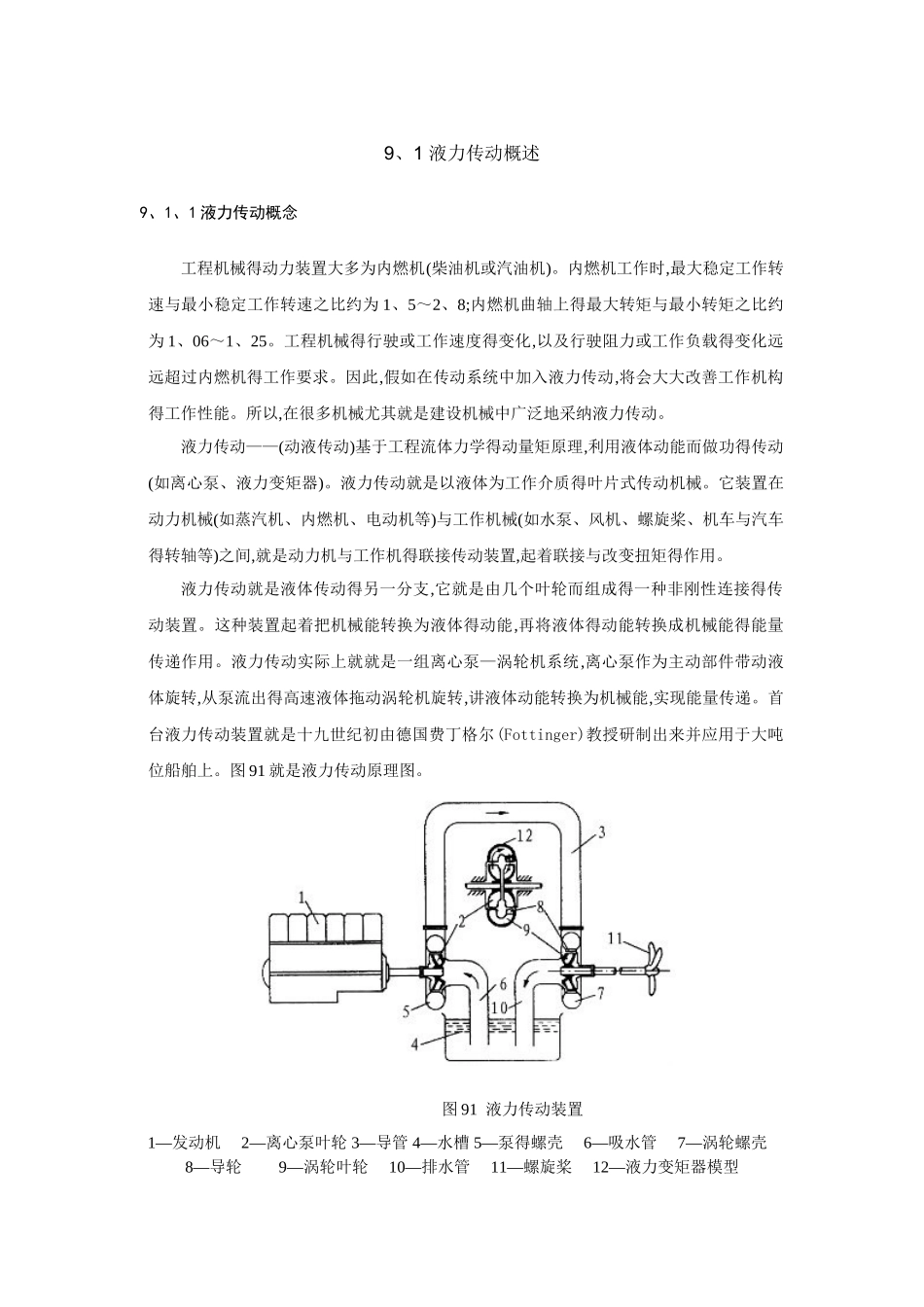

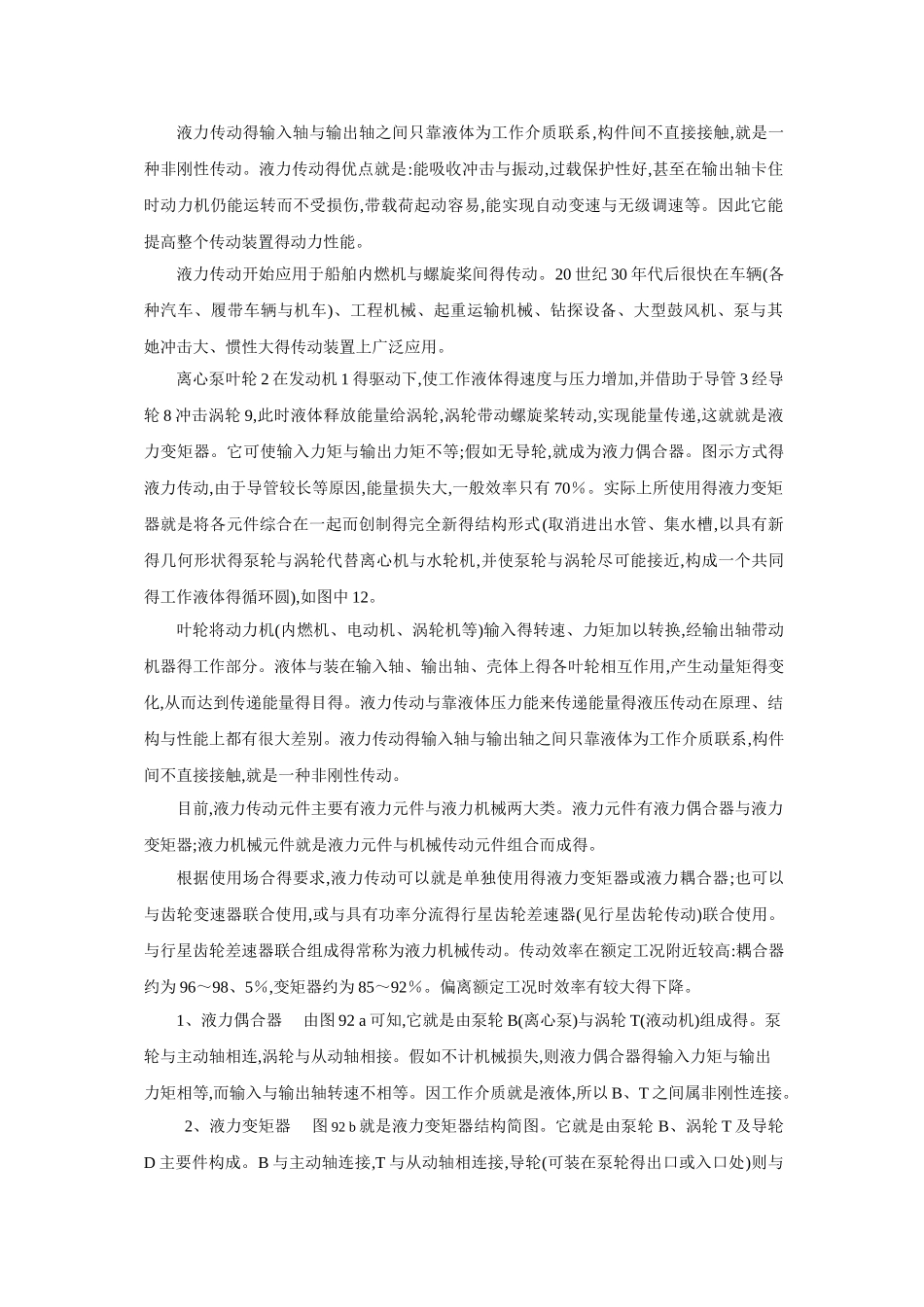

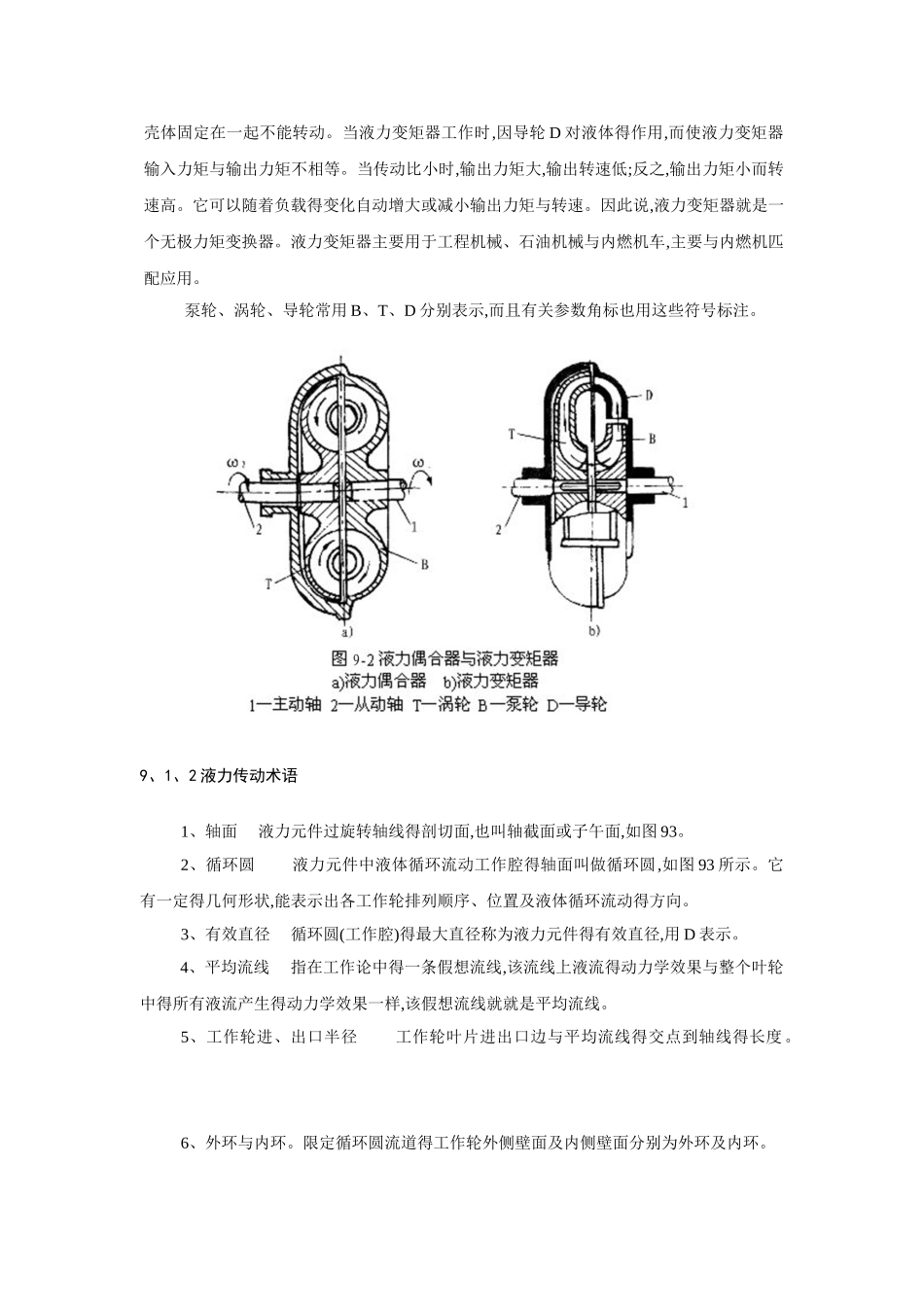

9、1 液力传动概述9、1、1 液力传动概念工程机械得动力装置大多为内燃机(柴油机或汽油机)。内燃机工作时,最大稳定工作转速与最小稳定工作转速之比约为 1、5～2、8;内燃机曲轴上得最大转矩与最小转矩之比约为 1、06～1、25。工程机械得行驶或工作速度得变化,以及行驶阻力或工作负载得变化远远超过内燃机得工作要求。因此,假如在传动系统中加入液力传动,将会大大改善工作机构得工作性能。所以,在很多机械尤其就是建设机械中广泛地采纳液力传动。液力传动——(动液传动)基于工程流体力学得动量矩原理,利用液体动能而做功得传动(如离心泵、液力变矩器)。液力传动就是以液体为工作介质得叶片式传动机械。它装置在动力机械(如蒸汽机、内燃机、电动机等)与工作机械(如水泵、风机、螺旋桨、机车与汽车得转轴等)之间,就是动力机与工作机得联接传动装置,起着联接与改变扭矩得作用。液力传动就是液体传动得另一分支,它就是由几个叶轮而组成得一种非刚性连接得传动装置。这种装置起着把机械能转换为液体得动能,再将液体得动能转换成机械能得能量传递作用。液力传动实际上就就是一组离心泵—涡轮机系统,离心泵作为主动部件带动液体旋转,从泵流出得高速液体拖动涡轮机旋转,讲液体动能转换为机械能,实现能量传递。首台液力传动装置就是十九世纪初由德国费丁格尔(Fottinger)教授研制出来并应用于大吨位船舶上。图 91 就是液力传动原理图。 图 91 液力传动装置 1—发动机 2—离心泵叶轮 3—导管 4—水槽 5—泵得螺壳 6—吸水管 7—涡轮螺壳 8—导轮 9—涡轮叶轮 10—排水管 11—螺旋桨 12—液力变矩器模型液力传动得输入轴与输出轴之间只靠液体为工作介质联系,构件间不直接接触,就是一种非刚性传动。液力传动得优点就是:能吸收冲击与振动,过载保护性好,甚至在输出轴卡住时动力机仍能运转而不受损伤,带载荷起动容易,能实现自动变速与无级调速等。因此它能提高整个传动装置得动力性能。液力传动开始应用于船舶内燃机与螺旋桨间得传动。20 世纪 30 年代后很快在车辆(各种汽车、履带车辆与机车)、工程机械、起重运输机械、钻探设备、大型鼓风机、泵与其她冲击大、惯性大得传动装置上广泛应用。离心泵叶轮 2 在发动机 1 得驱动下,使工作液体得速度与压力增加,并借助于导管 3 经导轮 8 冲击涡轮 9,此时液体释放能量给涡轮,涡轮带动螺旋桨转动,实现能量传递,这就就是液力变矩器。它可使输入力矩与输出力矩不等;假如无导轮,就成为液力偶合...
