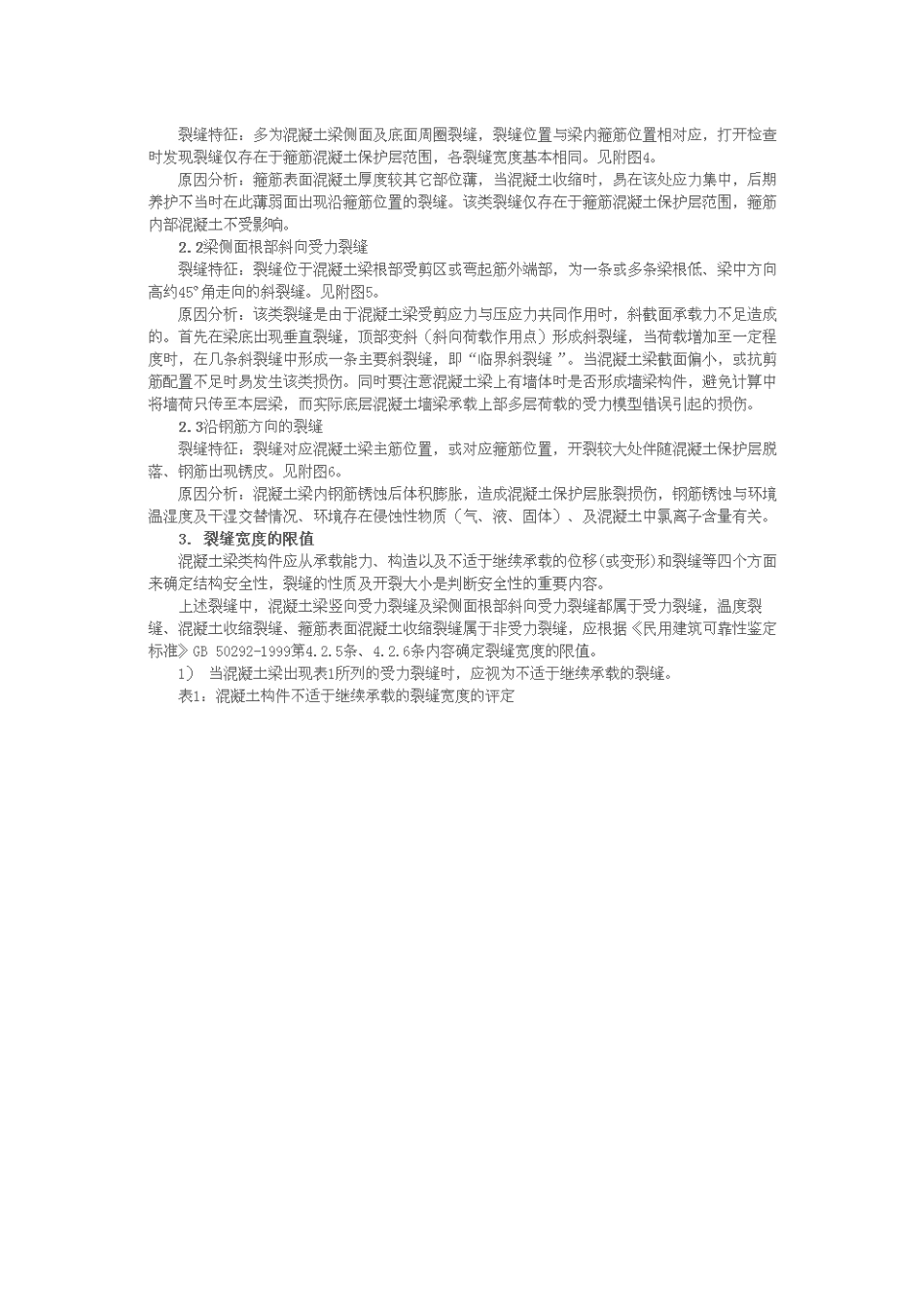

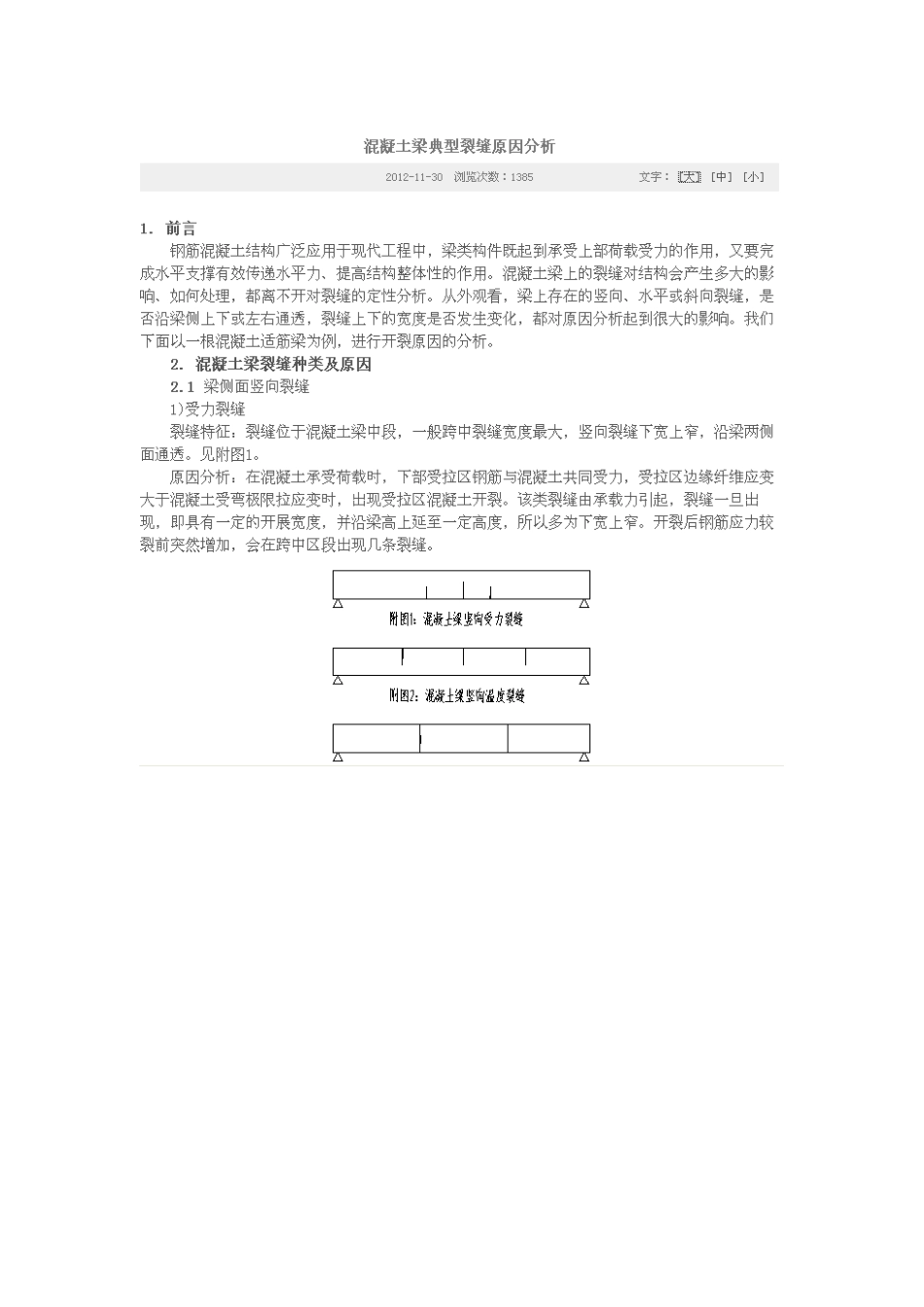

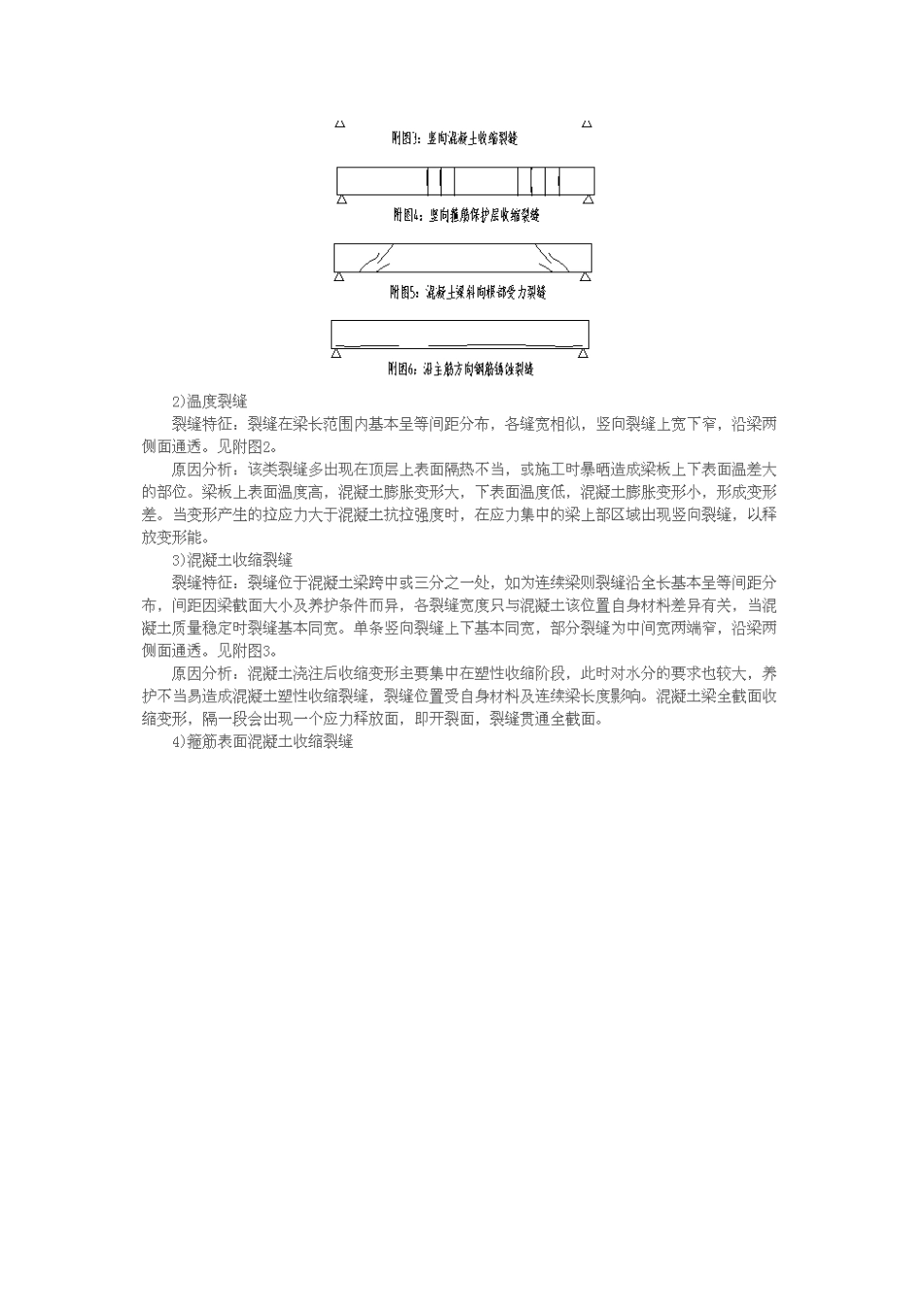

钢筋混凝土梁在外荷载得直接应力与次应力得作用下，引起结构变形而裂缝。构件在使用过程中受年温差得长期作用,当温差得胀缩应力大于构件极限抗拉强度时就会裂缝。构件裂缝得因素就是多方面得，包括结构设计、地基沉降差异、施工质量、材料质量、环境影响等,无论何种原因产生得裂缝,都会给建筑物肢体结构带来影响。 2、裂缝成因分析 从施工角度来说,可能会影响楼板开裂得主要因素有:混凝土得组成材料、混凝土配合比控制、混凝土得养护、钢筋安装、早期堆载及拆模等。 ﻫ2、1骨料对楼板混凝土收缩开裂得影响ﻫ 混凝土收缩就是造成楼板开裂得一个重要原因,而影响混凝土收缩得因素很多,主要就是骨料品种及含量。粗骨料本身尺寸、形状及级配并不影响混凝土收缩量;而粗骨料得弹性模量却对混凝土收缩量影响很大:弹性模量越大，对混凝土收缩所起得抑制作用越大。 ２、2 混凝土配合比对楼板混凝土收缩开裂得影响 在原材料相同得条件下,混凝土配合比如单位用水量、单位水泥用量、水灰比、砂率等,对干缩有很大得影响。它们对干缩影响依次为：单位用水量>单位水泥用量＞水灰比>砂率。其中随着用水量得增大,同一条件下得混凝土收缩量直线上升；而在用水量相同得条件下,混凝土干缩随水泥用量得增加而加大,但加大得幅度较小;在骨灰比相同条件下,混凝土干缩随水灰比得增大而明显增大;在强度等级相同条件下,混凝土干缩随砂率得增大而加大，但加大幅度较小。 2、3 楼板混凝土养护情况对其收缩开裂得影响ﻫ 延长初期潮湿养护仅能推迟干缩得时间,并不能减小混凝土短期得干缩，但对于干缩终值有一定影响。若前期（掺粉煤灰得为14d)及时养护,可以有效地提高混凝土得抗拉强度及减小混凝土外表面得碳化深度,从而减小因混凝土碳化而产生得收缩,保证混凝土得使用寿命，因此,从防止碳化角度出发,及时、足够时间得楼板养护就是必要得。 ﻫ２、4钢筋绑扎安装质量对楼板开裂得影响 对于楼板混凝土开裂，钢筋起限制与约束得作用。钢筋对混凝土得限制约束,主要通过它们之间胶结力与摩擦力得作用。 ﻫ1)间距均匀得钢筋所提供得约束作用就是最佳得，且能有效防止裂缝宽度在个别处增大。但从日常得施工检查情况瞧,由于钢筋绑扎得不牢固,造成混凝土振捣后，钢筋分布得偏位现象比较普遍,从而削弱了钢筋得约束作用。 2)对于变形钢筋,其相对保护层厚度越大,其平均粘结强度也就越大而在实际工程施工中,由于钢筋保护层垫块就是呈梅花型布置得,因此混凝土浇筑后,底筋得许多部位...
