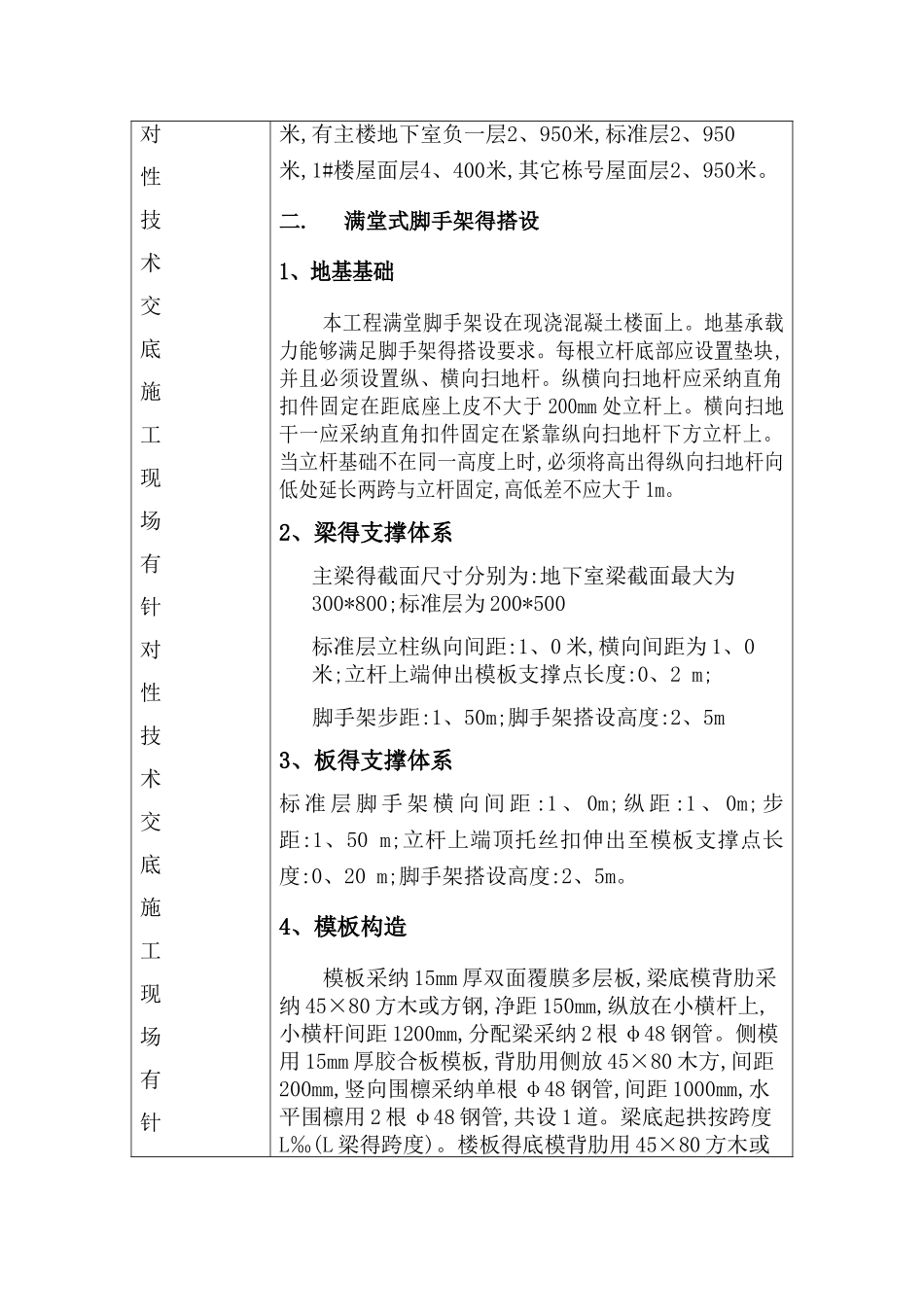

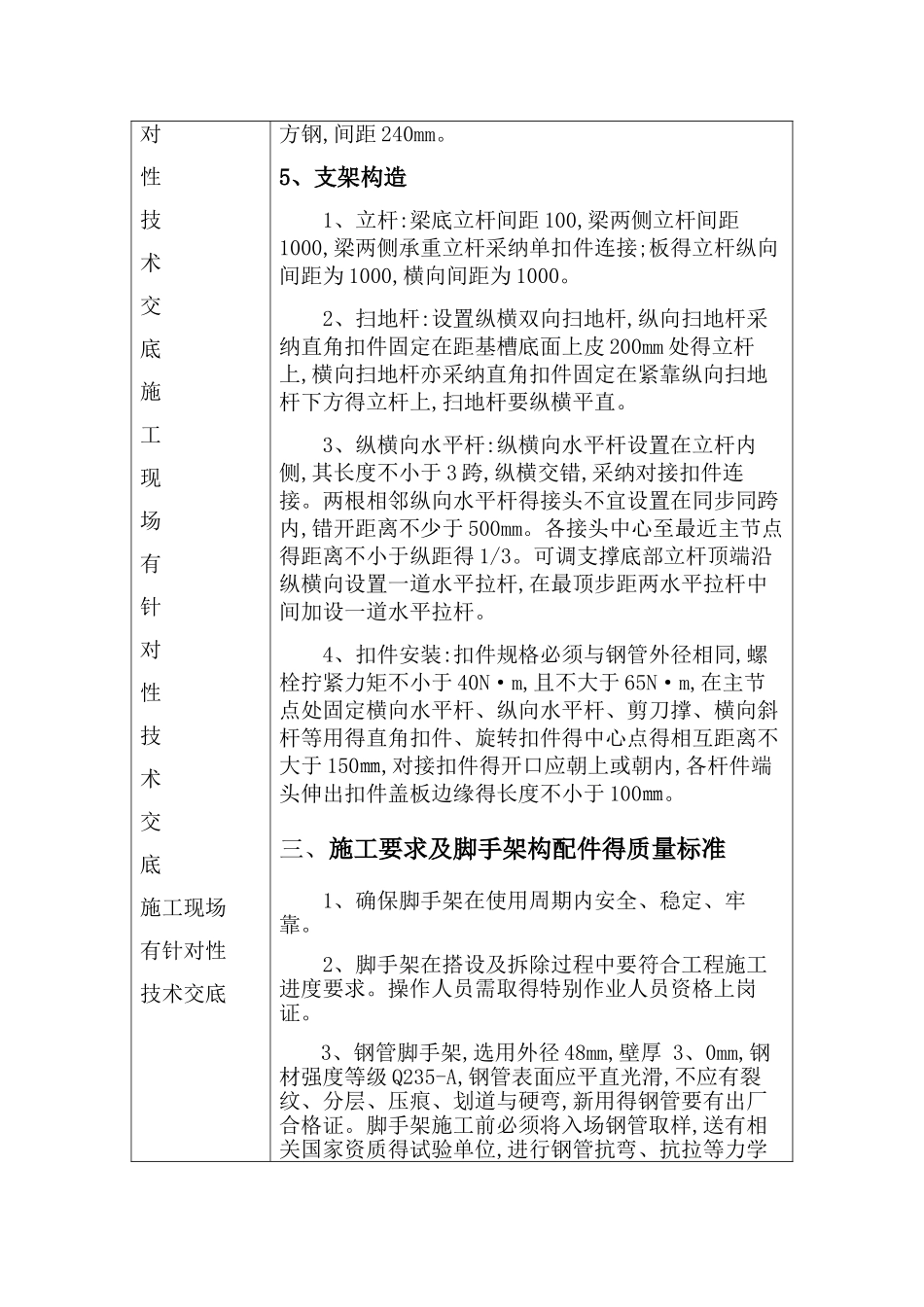

满堂式内脚手架搭设技术交底施 工 单 位 名称甘肃宏伸建设工程有限公司单位工程名称中铭--玲珑郡二期工程建设项目施工部位 各栋号内楼层施工内容满堂式脚手架搭设通用技术交底内容1. 严格根据满堂式脚手架搭设施工方案作业。2. 脚手架工程作业高度在 2m 与 2m 以上时,应根据高空作业安全技术法律规范得要求进行操作防护。3、施工操作人员上下通行时,不许攀登模板或脚手架,不许在墙顶、独立梁及其她狭窄而无防护栏得模板面上行走。4、满堂脚手架支撑不能固定在外脚手架或门窗上,避开发生倒塌或模板位移。5、冬季施工,应对施施工场地点与人行通道得冰雪事先清除;雨季施工,对高耸结构得脚手架作业应安装避雷设施;五级以上大风天气,不宜进行满堂脚手架施工作业。 施工现场有针一、脚手架搭设方式根据施工现场实际情况,经项目部讨论决定,本工程楼层内脚手架搭设使用满堂式脚手架搭设方法。根据施工进度要求各栋号需要三套梁板模板、一套墙柱模板、三套梁板模板支撑钢管及扣件。楼层搭设高度分别如下:纯地下室3、800米,有主楼地下室负二层3、250对性技术交底施工现场有针对性技术交底施工现场有针米,有主楼地下室负一层2、950米,标准层2、950米,1#楼屋面层4、400米,其它栋号屋面层2、950米。二.满堂式脚手架得搭设1、地基基础本工程满堂脚手架设在现浇混凝土楼面上。地基承载力能够满足脚手架得搭设要求。每根立杆底部应设置垫块,并且必须设置纵、横向扫地杆。纵横向扫地杆应采纳直角扣件固定在距底座上皮不大于 200mm 处立杆上。横向扫地干一应采纳直角扣件固定在紧靠纵向扫地杆下方立杆上。当立杆基础不在同一高度上时,必须将高出得纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于 1m。2、梁得支撑体系主梁得截面尺寸分别为:地下室梁截面最大为300*800;标准层为 200*500标准层立柱纵向间距:1、0 米,横向间距为 1、0米;立杆上端伸出模板支撑点长度:0、2 m;脚手架步距:1、50m;脚手架搭设高度:2、5m3、板得支撑体系标 准 层 脚 手 架 横 向 间 距 :1 、 0m; 纵 距 :1 、 0m; 步距:1、50 m;立杆上端顶托丝扣伸出至模板支撑点长度:0、20 m;脚手架搭设高度:2、5m。4、模板构造模板采纳 15mm 厚双面覆膜多层板,梁底模背肋采纳 45×80 方木或方钢,净距 150mm,纵放在小横杆上,小横杆间距 1200mm,分配梁采纳 2 根 φ48 钢管。侧模用 15mm 厚胶合板模板,背肋用侧放 45×80 木方,间距200mm,竖向围檩采纳...
