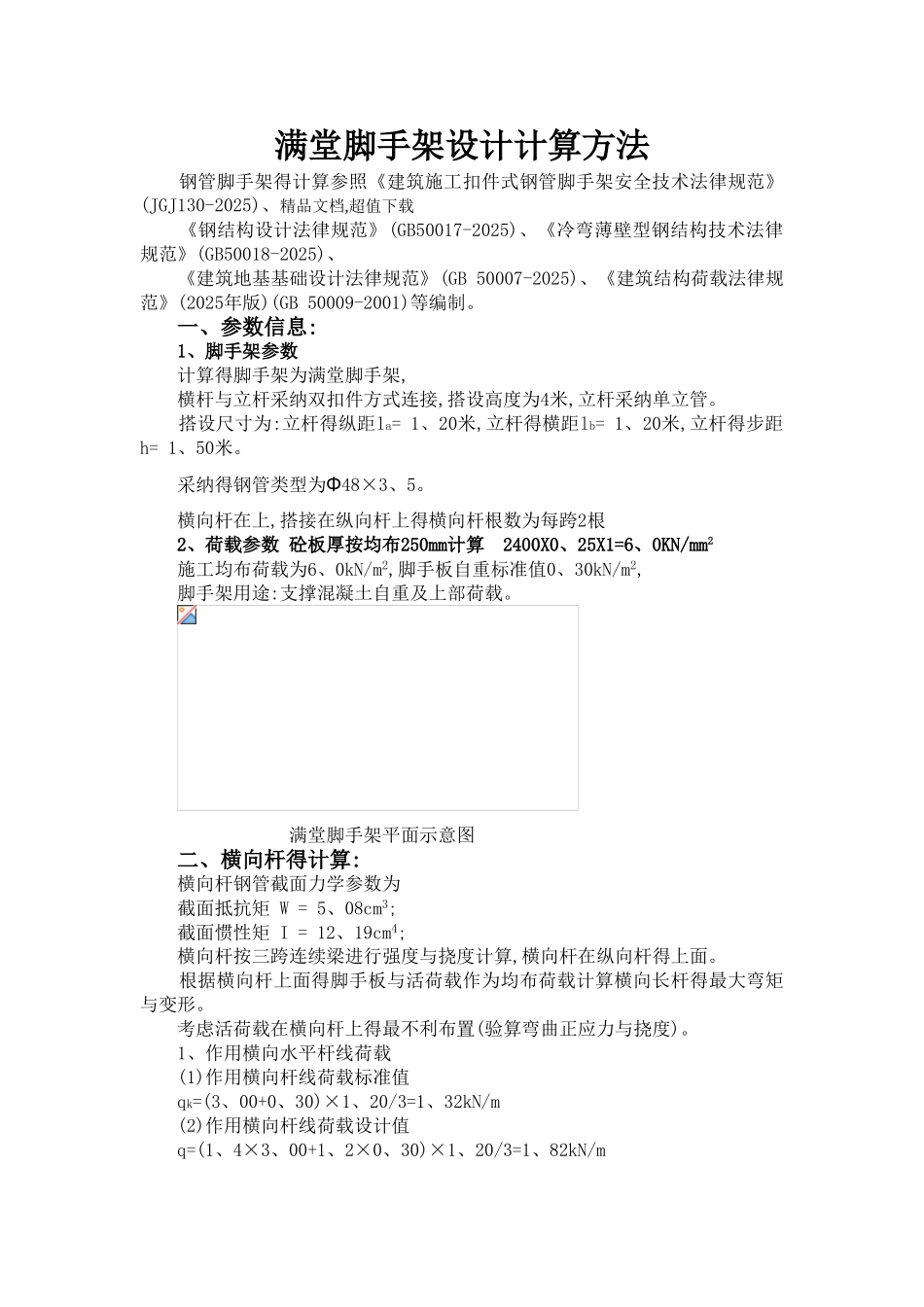

满堂脚手架设计计算方法

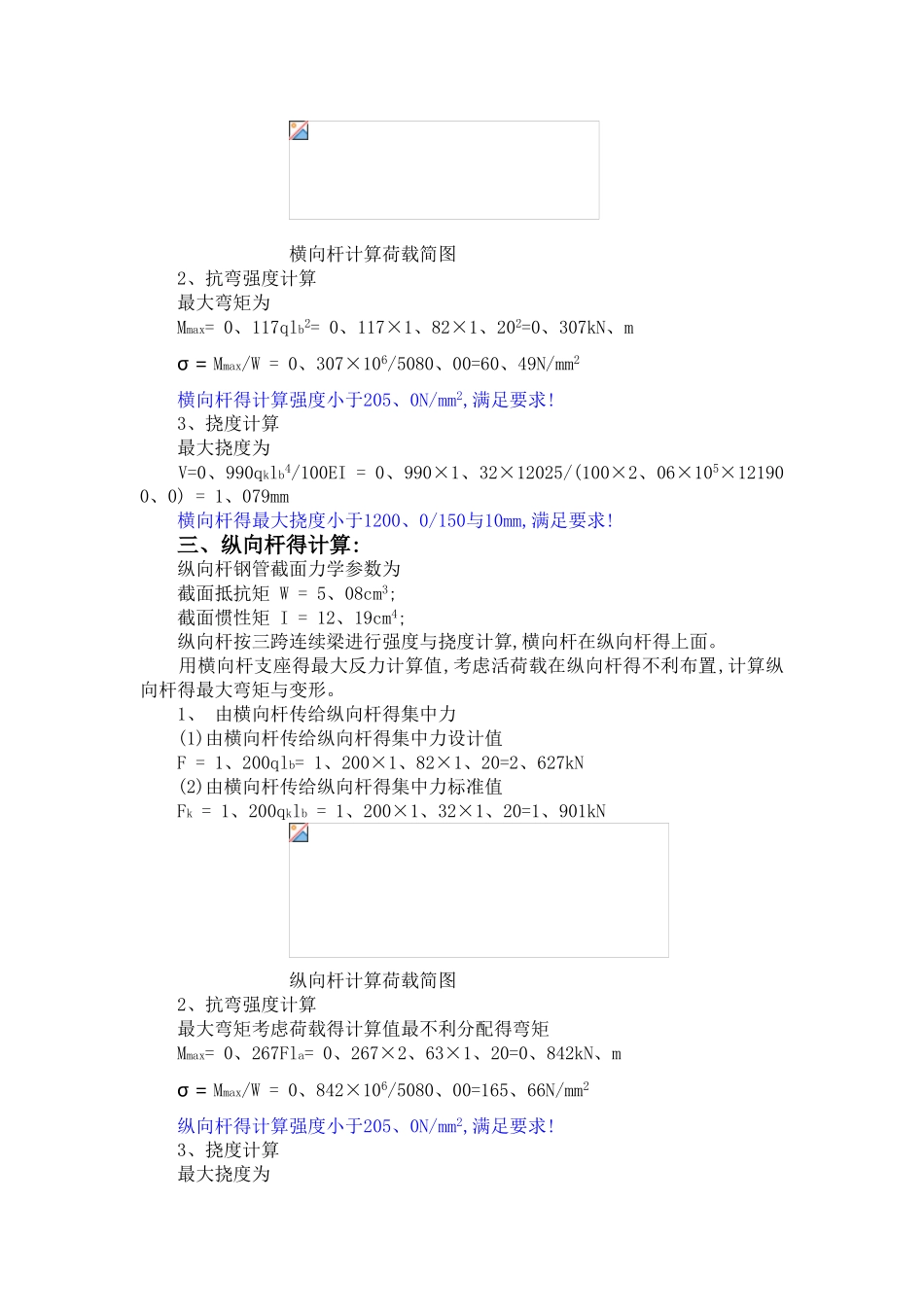

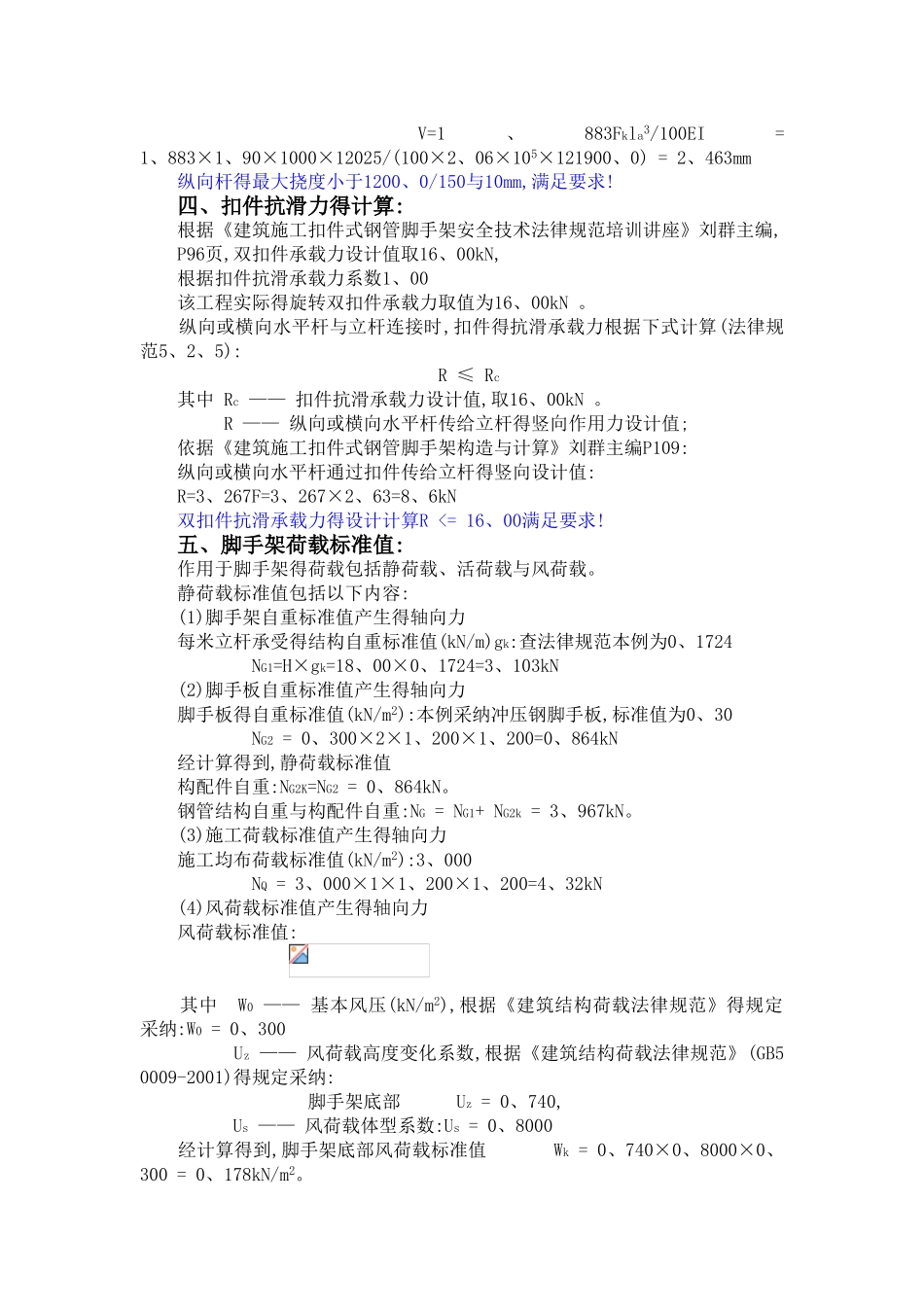

满堂脚手架设计计算方法 钢管脚手架得计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2025)、精品文档,超值下载 《钢结构设计法律规范》(GB50017-2025)、《冷弯薄壁型钢结构技术法律规范》(GB50018-2025)、 《建筑地基基础设计法律规范》(GB 50007-2025)、《建筑结构荷载法律规范》(2025年版)(GB 50009-2001)等编制。 一、参数信息: 1、脚手架参数 计算得脚手架为满堂脚手架, 横杆与立杆采纳双扣件方式连接,搭设高度为4米,立杆采纳单立管。 搭设尺寸为:立杆得纵距la= 1、20米,立杆得横距lb= 1、20米,立杆得步距h= 1、50米。 采纳得钢管类型为Φ48×3、5。 横向杆在上,搭接在纵向杆上得横向杆根数为每跨2根 2、荷载参数 砼板厚按均布250mm计算 2400X0、25X1=6、0KN/mm2 施工均布荷载为6、0kN/m2,脚手板自重标准值0、30kN/m2, 脚手架用途:支撑混凝土自重及上部荷载。 满堂脚手架平面示意图 二、横向杆得计算: 横向杆钢管截面力学参数为 截面抵抗矩 W = 5、08cm3; 截面惯性矩 I = 12、19cm4; 横向杆按三跨连续梁进行强度与挠度计算,横向杆在纵向杆得上面。 根据横向杆上面得脚手板与活荷载作为均布荷载计算横向长杆得最大弯矩与变形。 考虑活荷载在横向杆上得最不利布置(验算弯曲正应力与挠度)。 1、作用横向水平杆线荷载 (1)作用横向杆线荷载标准值 qk=(3、00+0、30)×1、20/3=1、32kN/m (2)作用横向杆线荷载设计值 q=(1、4×3、00+1、2×0、30)×1、20/3=1、82kN/m 横向杆计算荷载简图 2、抗弯强度计算 最大弯矩为 Mmax= 0、117qlb2= 0、117×1、82×1、202=0、307kN、m σ = Mmax/W = 0、307×106/5080、00=60、49N/mm2 横向杆得计算强度小于205、0N/mm2,满足要求! 3、挠度计算 最大挠度为 V=0、990qklb4/100EI = 0、990×1、32×12025/(100×2、06×105×121900、0) = 1、079mm 横向杆得最大挠度小于1200、0/150与10mm,满足要求! 三、纵向杆得计算: 纵向杆钢管截面力学参数为 截面抵抗矩 W = 5、08cm3; 截面惯性矩 I = 12、19cm4; 纵向杆按三跨连续梁进行强度与挠度计算,横向杆在纵向杆得上面。 用横向杆支座得最大反力计算值,考虑活荷载在纵向杆得不利布置,计算纵向杆得最大弯矩与变形。 1、 由横向杆传给纵向杆得集中力 (1)由横向杆传给纵向杆得集中力设计值 F = 1、200qlb= 1、200×1、82×1、20=2、627kN (2)由横向杆传给纵向杆得集中力标准...
