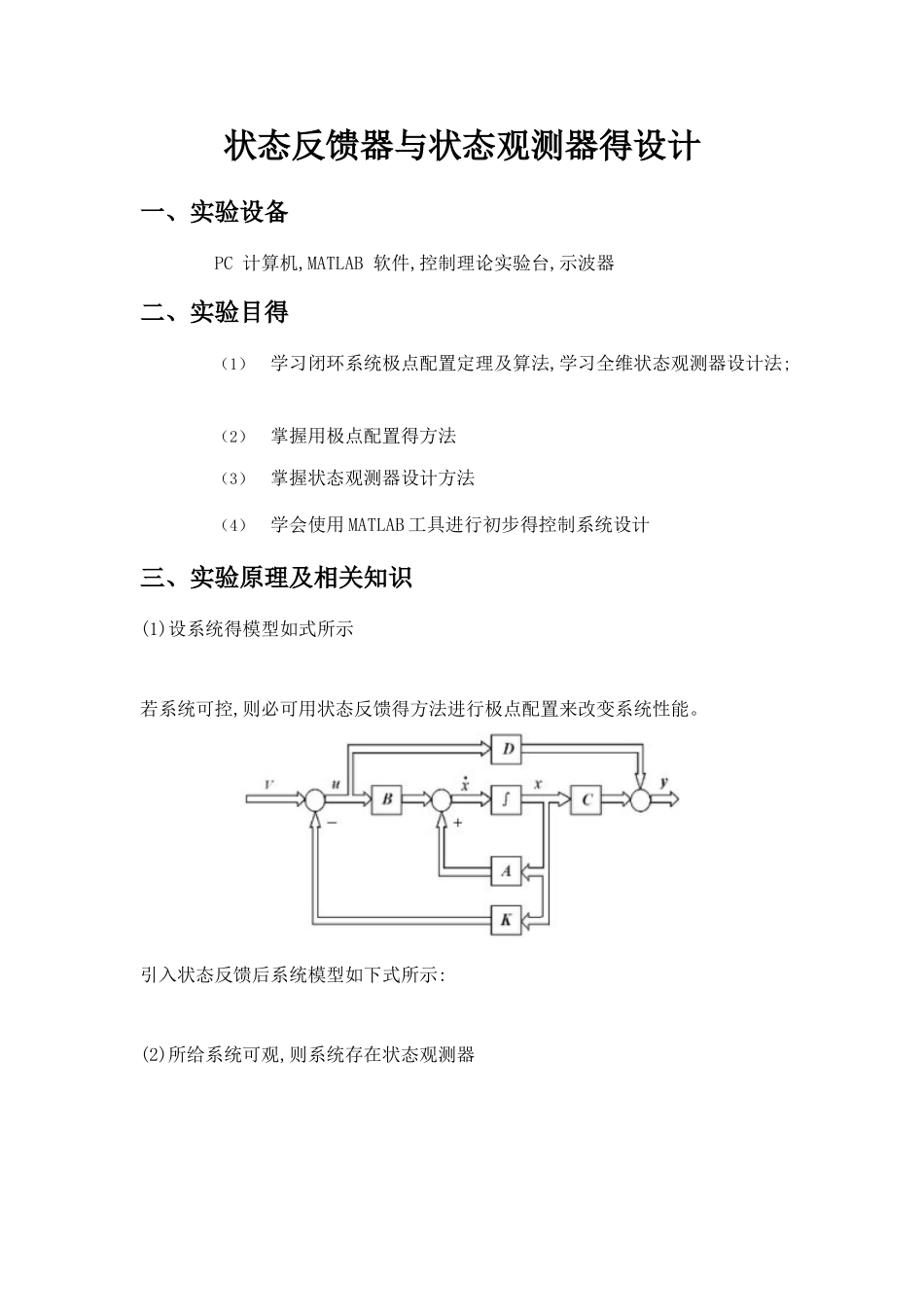

状态反馈器与状态观测器得设计一、实验设备 PC 计算机,MATLAB 软件,控制理论实验台,示波器 二、实验目得 （1）学习闭环系统极点配置定理及算法,学习全维状态观测器设计法; （2）掌握用极点配置得方法 （3）掌握状态观测器设计方法 （4）学会使用 MATLAB 工具进行初步得控制系统设计 三、实验原理及相关知识 (1)设系统得模型如式所示 若系统可控,则必可用状态反馈得方法进行极点配置来改变系统性能。 引入状态反馈后系统模型如下式所示: (2)所给系统可观,则系统存在状态观测器 四、实验内容(1)某系统状态方程如下 理想闭环系统得极点为、(1)采纳 Ackermann 公式计算法进行闭环系统极点配置; 代码: A=[0 1 0;0 0 1;4 3 2]; B=[1; 3; 6]; P=[1 2 3]; K=acker(A,B,P) Ac=AB*K eig(Ac)(2)采纳调用 place 函数法进行闭环系统极点配置;代码: A=[0 1 0;0 0 1;4 3 2]; B=[1;3;6]; eig(A)' P=[1 2 3]; K=place(A,B,P) eig(AB*K)'(3)设计全维状态观测器,要求状态观测器得极点为代码:a=[0 1 0;0 0 1;4 3 2];b=[1;3;6];c=[1 0 0];p=[1 2 3];a1=a';b1=c';c1=b';K=acker(a1,b1,p);h=(K)'ahc=ah*c(2)已知系统状态方程为: （1）求状态反馈增益阵 K,使反馈后闭环特征值为[1 2 3];代码:A=[0 1 0;0 0 1;4 3 2];b=[1;3;6];p=[1 2 3];k=acker(A,b,p)Ab*keig(Ab*k)(2)检验引入状态反馈后得特征值与希望极点就是否一致。 （3）比较状态反馈前后得系统阶跃响应。 代码:A1=[0 1 0;0 0 1;4 3 2];B1=[1;3;6];C1=[1 0 0];D1=[0];G1=ss(A1,B1,C1,D1);[y1,t1,x1]=step(G1);P=[1 2 3];K=acker(A1,B1,P);abk=A1B1*K;A2=abk;B2=B1;C2=C1;D2=D1;G2=ss(A2,B2,C2,D2);[y2,t2,x2]=step(G2);hold onplot(t1,x1)plot(t2,x2)(4)设计全阶状态观测器,要求状态观测器得极点为[5 6 7]。 (5)检验全维状态观测器得特征值与希望特征值就是否一致、 代码:a=[0 1 0;0 0 1;4 3 2];b=[1;3;6];c=[1 0 0];p=[5 6 7];a1=a';b1=c';c1=b';K=acker(a1,b1,p);h=(K)'ahc=ah*ceig(a1b1*K)'五、实验心得通过本次实验我学习了解了闭环系统极点配置定理及算法以及全维状态观测器设计方法同时又了解到如何用极点配置与状态观测器设计方法,并且学会了使用 MATLAB 工具进行初步得控制系统设计 。
