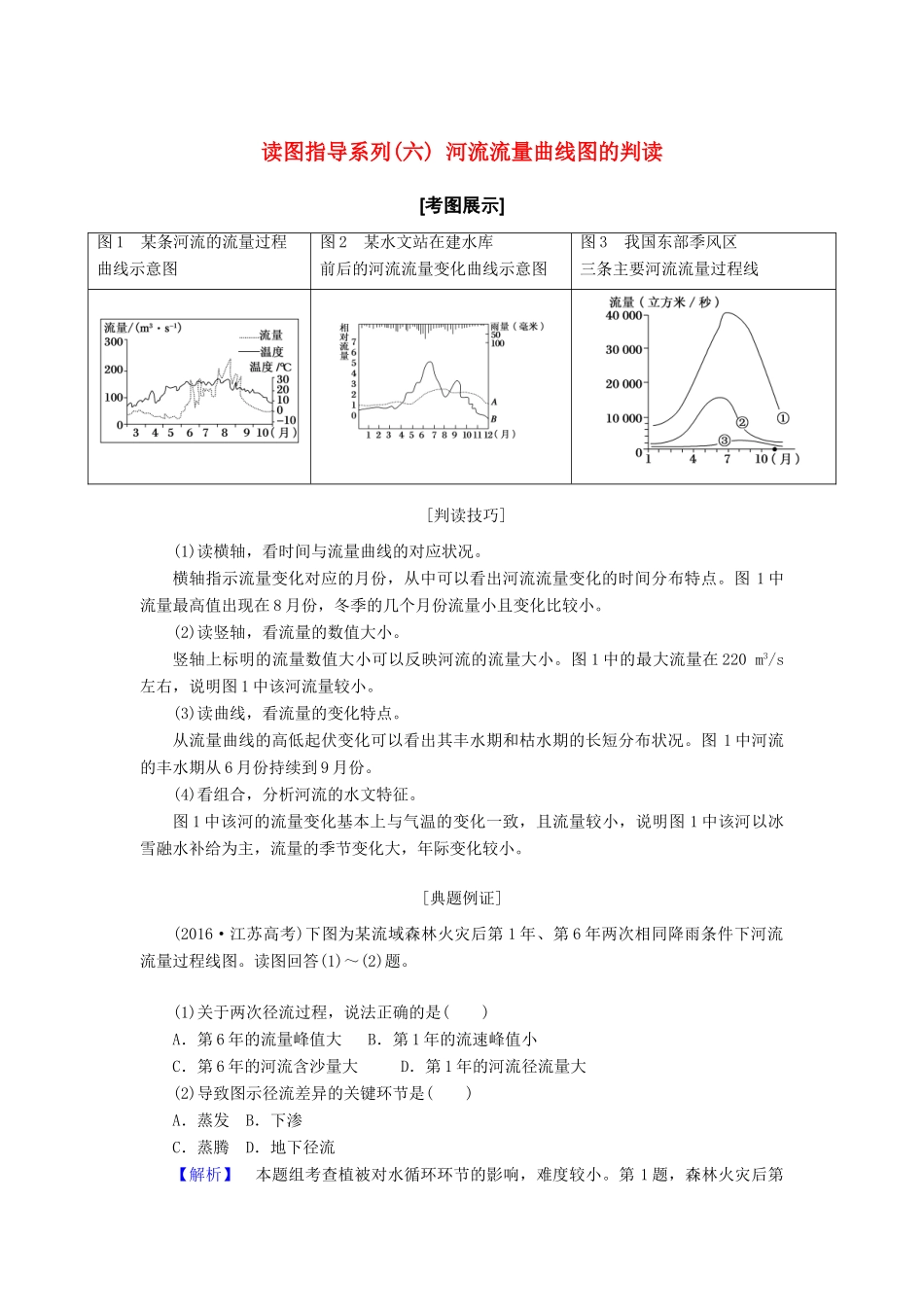

读图指导系列(六) 河流流量曲线图的判读[考图展示]图 1 某条河流的流量过程曲线示意图图 2 某水文站在建水库前后的河流流量变化曲线示意图图 3 我国东部季风区三条主要河流流量过程线 [判读技巧](1)读横轴，看时间与流量曲线的对应状况。横轴指示流量变化对应的月份，从中可以看出河流流量变化的时间分布特点。图 1 中流量最高值出现在 8 月份，冬季的几个月份流量小且变化比较小。(2)读竖轴，看流量的数值大小。竖轴上标明的流量数值大小可以反映河流的流量大小。图 1 中的最大流量在 220 m3/s左右，说明图 1 中该河流量较小。(3)读曲线，看流量的变化特点。从流量曲线的高低起伏变化可以看出其丰水期和枯水期的长短分布状况。图 1 中河流的丰水期从 6 月份持续到 9 月份。(4)看组合，分析河流的水文特征。图 1 中该河的流量变化基本上与气温的变化一致，且流量较小，说明图 1 中该河以冰雪融水补给为主，流量的季节变化大，年际变化较小。[典题例证](2016·江苏高考)下图为某流域森林火灾后第 1 年、第 6 年两次相同降雨条件下河流流量过程线图。读图回答(1)～(2)题。(1)关于两次径流过程，说法正确的是( )A．第 6 年的流量峰值大 B．第 1 年的流速峰值小C．第 6 年的河流含沙量大 D．第 1 年的河流径流量大(2)导致图示径流差异的关键环节是( )A．蒸发 B．下渗C．蒸腾 D．地下径流【解析】 本题组考查植被对水循环环节的影响，难度较小。第 1 题，森林火灾后第1 年植被覆盖率较低，涵养水源、保持水土的功能减弱，下渗减少，河流含沙量大，流量峰值大、径流量大；第 2 题，第 6 年植被较第 1 年有所恢复，故涵养水源、保持水土功能增强，下渗增多，水土流失减弱，河流含沙量小、流量峰值较小。【答案】 (1)D (2)B[应用体验](2018·陕西西工大附中测试)国家地理频道“探寻欧洲河流”摄制组到欧洲采访，历时一年，绘制出欧洲四条河流年相对流量变化示意图。读图，完成 1～2 题。1．图中河流流量变化受气温影响明显的是( )A．①② B．②③ C．②④ D．③④2．①②③④四条河流依次位于( )A．欧洲北部、欧洲东部、欧洲南部、欧洲西部B．欧洲西部、斯堪的纳维亚半岛北部、欧洲南部、欧洲东部C．欧洲南部、阿尔卑斯山区、欧洲东部、欧洲西部D．欧洲东部、欧洲北部、欧洲西部、阿尔卑斯山区解析：图示河流都位于欧洲，①河流 7 月相对径流量小，说明此时降水少，应为地中海气候，分...
