用矿链板输送机传动装置设计--大学毕设论文

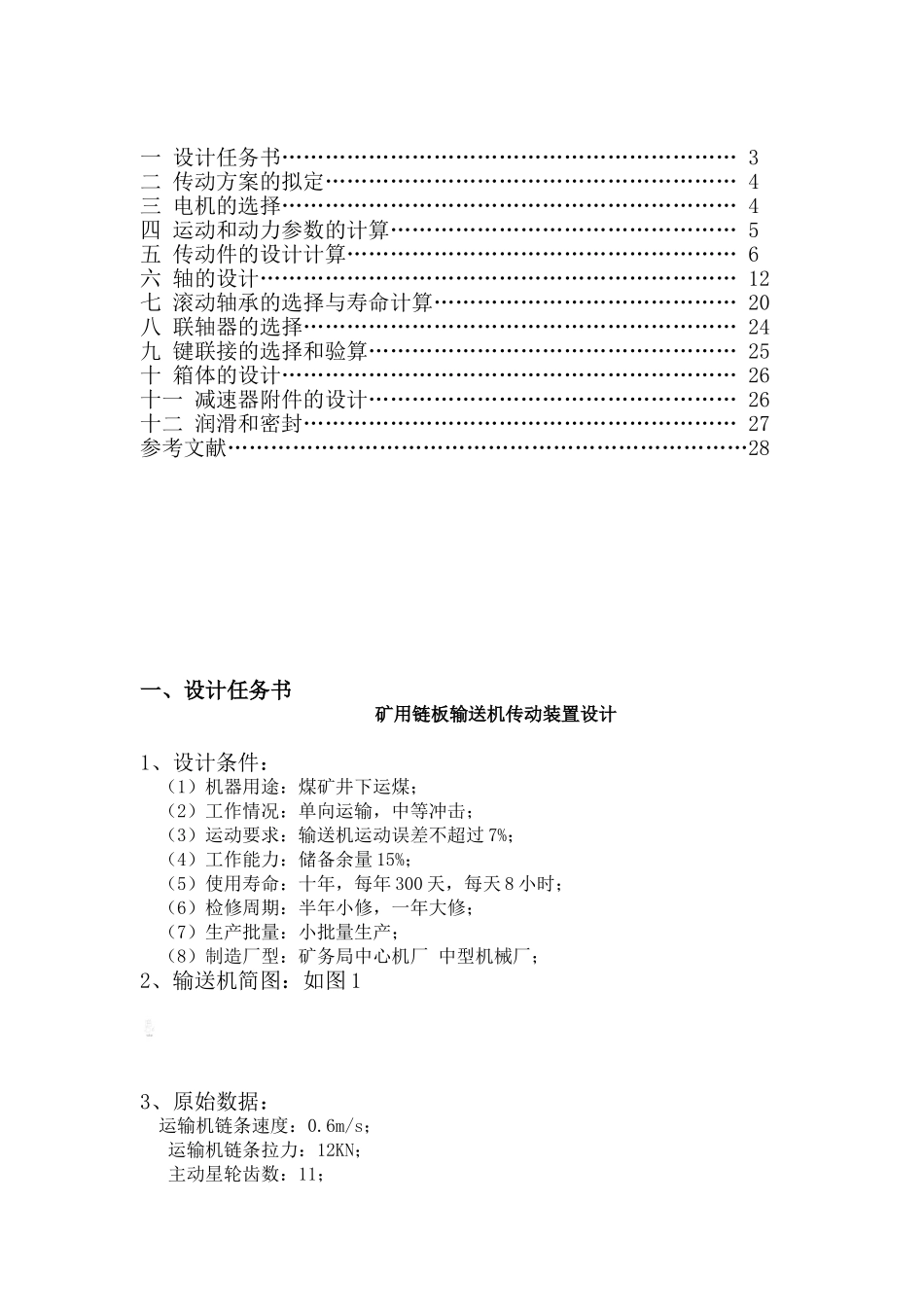

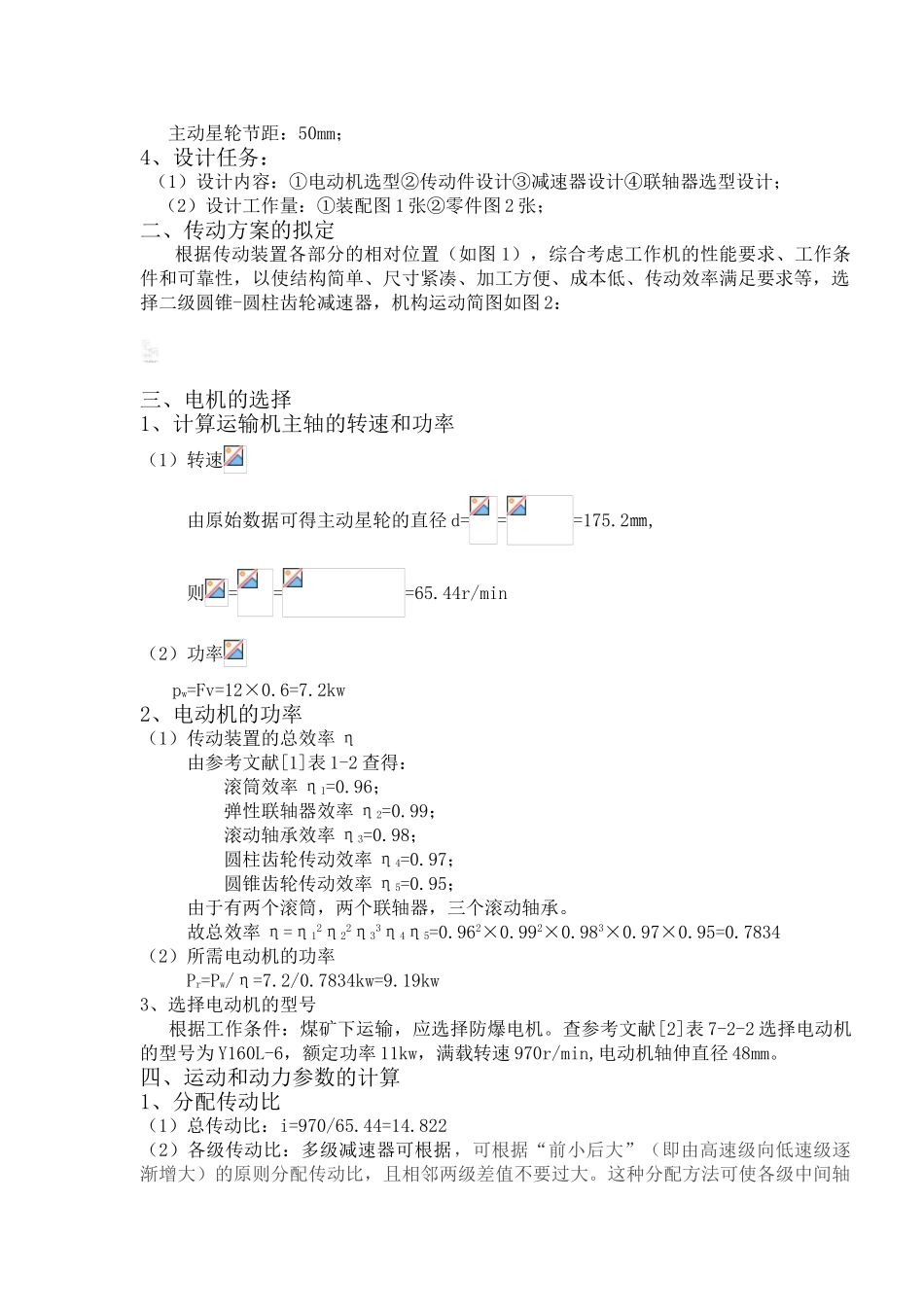

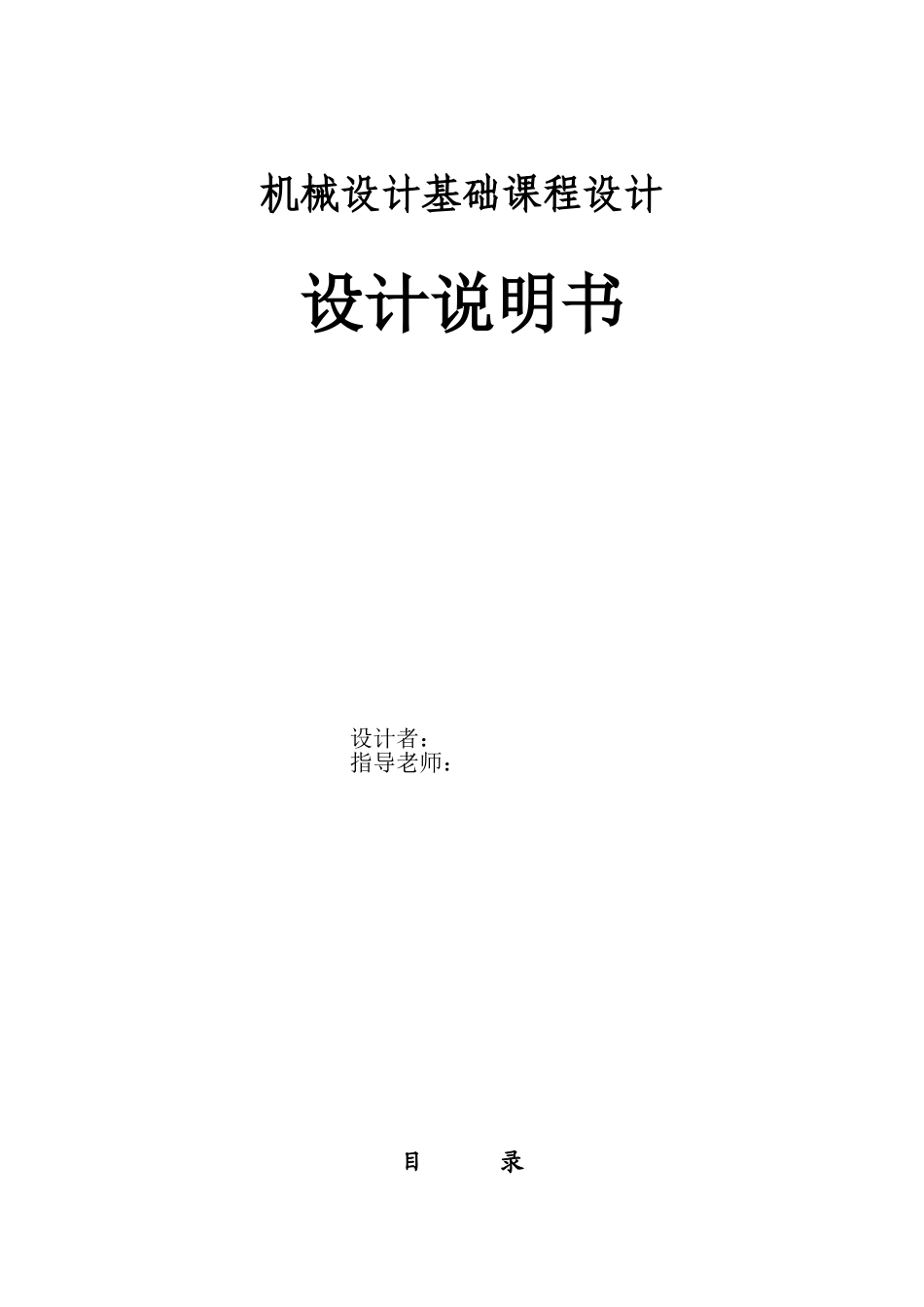

机械设计基础课程设计设计说明书 设计者：指导老师： 目 录一 设计任务书……………………………………………………… 3二 传动方案的拟定………………………………………………… 4三 电机的选择……………………………………………………… 4四 运动和动力参数的计算………………………………………… 5五 传动件的设计计算……………………………………………… 6六 轴的设计………………………………………………………… 12七 滚动轴承的选择与寿命计算…………………………………… 20八 联轴器的选择…………………………………………………… 24九 键联接的选择和验算…………………………………………… 25十 箱体的设计……………………………………………………… 26十一 减速器附件的设计…………………………………………… 26十二 润滑和密封…………………………………………………… 27参考文献………………………………………………………………28一、设计任务书矿用链板输送机传动装置设计1、设计条件：（1）机器用途：煤矿井下运煤；（2）工作情况：单向运输，中等冲击；（3）运动要求：输送机运动误差不超过 7%；（4）工作能力：储备余量 15%；（5）使用寿命：十年，每年 300 天，每天 8 小时；（6）检修周期：半年小修，一年大修；（7）生产批量：小批量生产；（8）制造厂型：矿务局中心机厂 中型机械厂；2、输送机简图：如图 13、原始数据： 运输机链条速度：0.6m/s； 运输机链条拉力：12KN； 主动星轮齿数：11； 主动星轮节距：50mm；4、设计任务： （1）设计内容：①电动机选型②传动件设计③减速器设计④联轴器选型设计； （2）设计工作量：①装配图 1 张②零件图 2 张；二、传动方案的拟定 根据传动装置各部分的相对位置（如图 1），综合考虑工作机的性能要求、工作条件和可靠性，以使结构简单、尺寸紧凑、加工方便、成本低、传动效率满足要求等，选择二级圆锥-圆柱齿轮减速器，机构运动简图如图 2：三、电机的选择1、计算运输机主轴的转速和功率（1）转速由原始数据可得主动星轮的直径 d===175.2㎜,则===65.44r/min（2）功率 pw=Fv=12×0.6=7.2kw2、电动机的功率（1）传动装置的总效率 η 由参考文献[1]表 1-2 查得： 滚筒效率 η1=0.96； 弹性联轴器效率 η2=0.99； 滚动轴承效率 η3=0.98； 圆柱齿轮传动效率 η4=0.97； 圆锥齿轮传动效率 η5=0.95...
