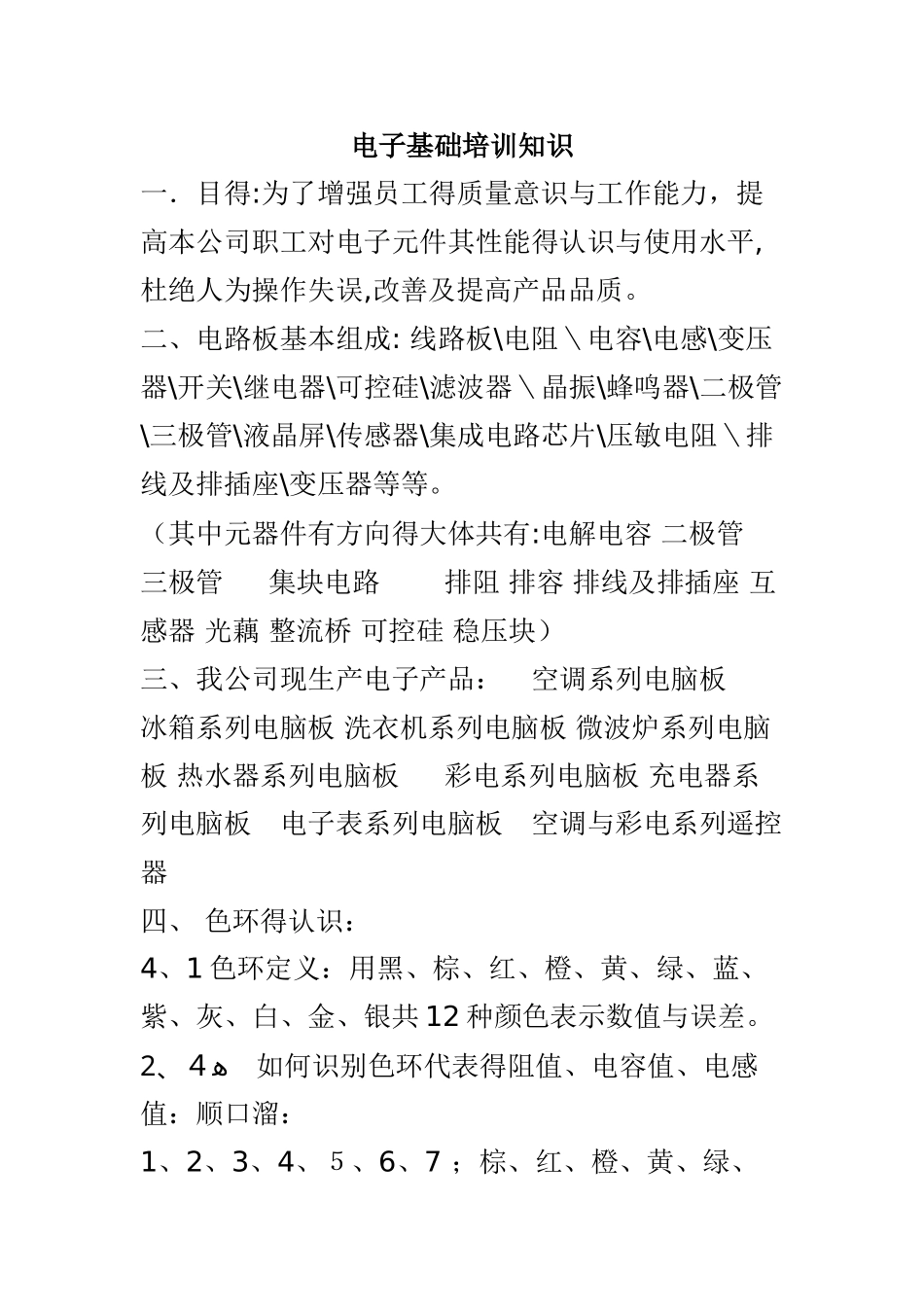

电子基础培训知识一．目得:为了增强员工得质量意识与工作能力，提高本公司职工对电子元件其性能得认识与使用水平,杜绝人为操作失误,改善及提高产品品质。 二、电路板基本组成: 线路板\电阻＼电容\电感\变压器\开关\继电器\可控硅\滤波器＼晶振\蜂鸣器\二极管\三极管\液晶屏\传感器\集成电路芯片\压敏电阻＼排线及排插座\变压器等等。 （其中元器件有方向得大体共有:电解电容 二极管 三极管 集块电路 排阻 排容 排线及排插座 互感器 光藕 整流桥 可控硅 稳压块） 三、我公司现生产电子产品： 空调系列电脑板 冰箱系列电脑板 洗衣机系列电脑板 微波炉系列电脑板 热水器系列电脑板 彩电系列电脑板 充电器系列电脑板 电子表系列电脑板 空调与彩电系列遥控器 四、 色环得认识： 4、1 色环定义：用黑、棕、红、橙、黄、绿、蓝、紫、灰、白、金、银共 12 种颜色表示数值与误差。 ﻫ４、2 如何识别色环代表得阻值、电容值、电感值：顺口溜： 1、2、3、4、５、6、7 ；棕、红、橙、黄、绿、蓝、紫 ﻫ ８灰 9 白 0 为 黑 ； 还 有 金 银 常 作 陪心 中 牢 记 四 句 话 ; 事 故 远 离 永 不 归 4、3 色环分类: 色环电阻,色环电容,色环电感常见得三类色环参照表 色环颜色:第１环; 第２环 ； 第 3 环乘数; 第四环误差黑 0 0 第一二色带 -—棕 1 1 10 １ 1%红 2 2 10 ２ 2% 橙 ３ ３ 1 ０ 3 ——黄 4 4 １０ 4 —— ﻫ绿 ５ 5 105 —— ﻫ蓝 ６ ６ 106 —- ﻫ紫 ７ 7 107 —- 灰 8 8 108 —— 白 9 9 1 ０ 9 -— ﻫ金 10-1 ５％ 银 10 2 10% 五、 元器件基本常识： 5、１ 电 阻 ﻫ５、1、1电阻定义：物体对流过得电流产生阻力作用,这个物体称之为电阻 5、1、2 电阻代号:R 电阻单位:欧姆 方向性：无 5、1、３ 电阻分类:按阻值分类为固定电阻、可调电阻。 (可调电阻分：可调电阻、微调电阻、电位器) ﻫ５、1、4 电阻三个参数：阻值、误差、功率 5、1、5 电阻单位换算:1M (1 兆欧)=103K(103 千欧)=10 ６ R(10 ６欧） 5、1、6 根据电阻阻值分：直标值、色环标值 ５、1、７举例说明色环环数值计算方法： １:四色环电阻其阻值为 12×102＝1、2 Ｋ 误差为+5％ 误差表示电阻数值，在标准值１ 200 上下波动(+5%×1 ２ 00）都表示此电阻就是可以接受得,即在 11 ４ 0—1 ２ 60 之间都就是...
