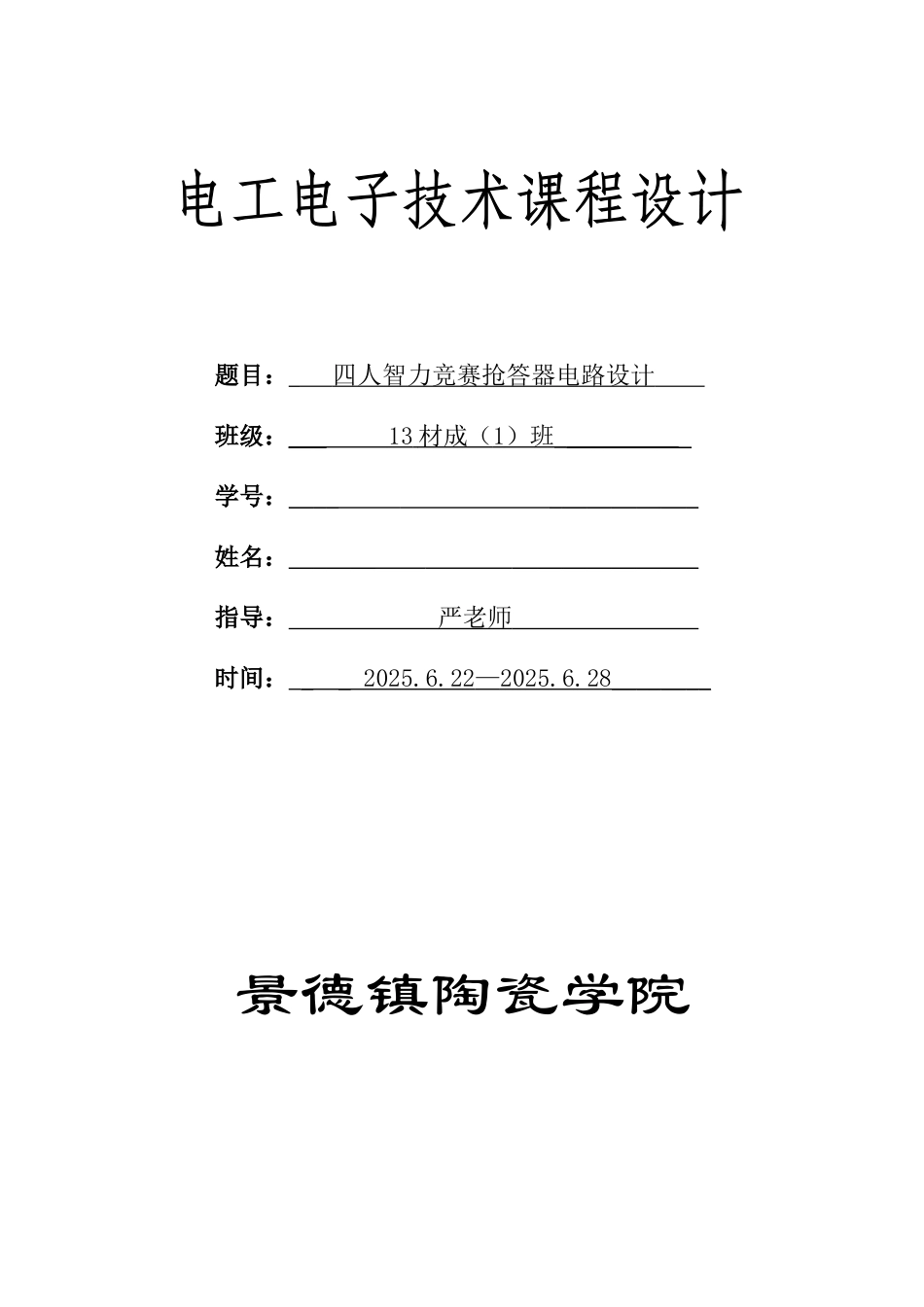

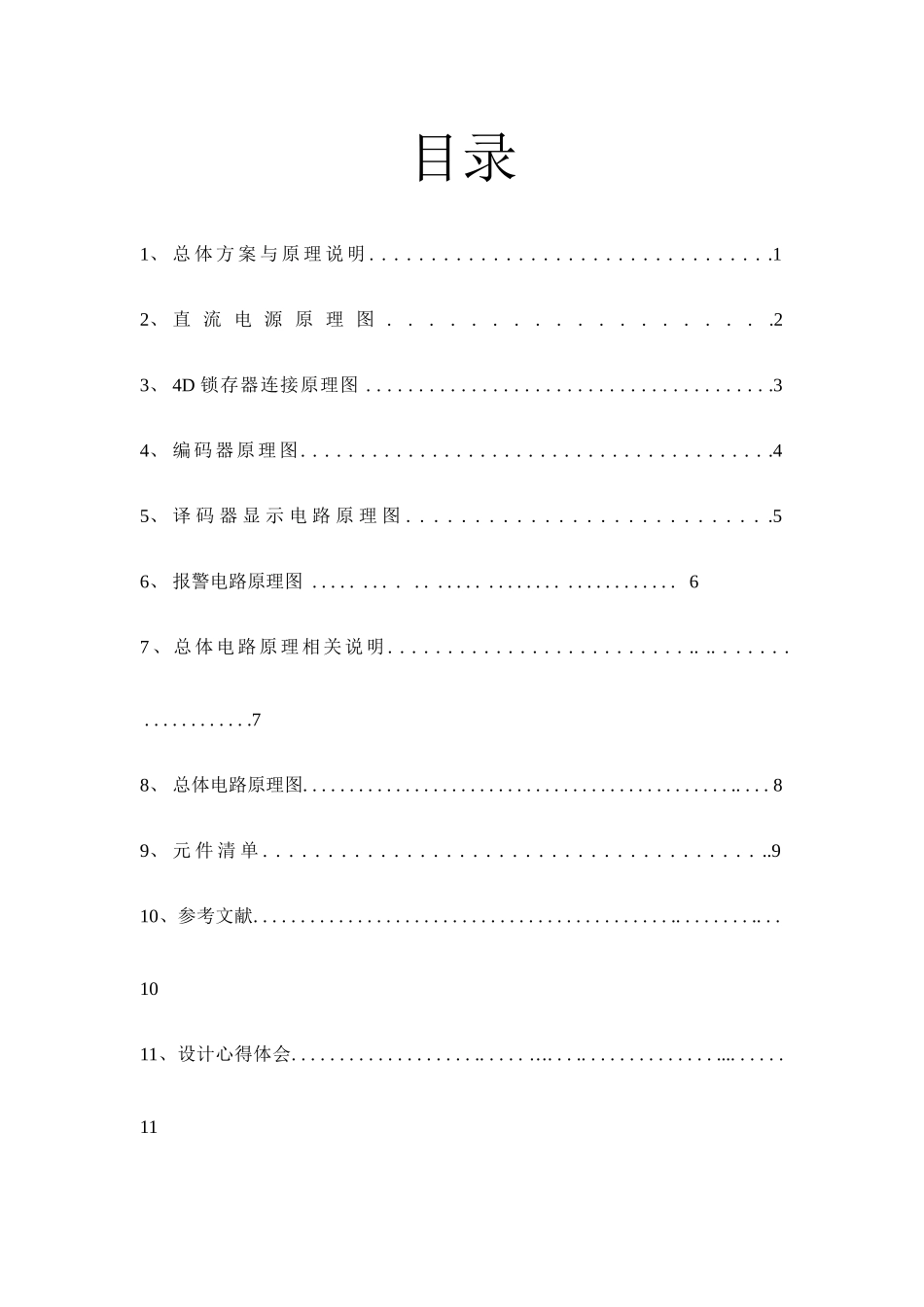

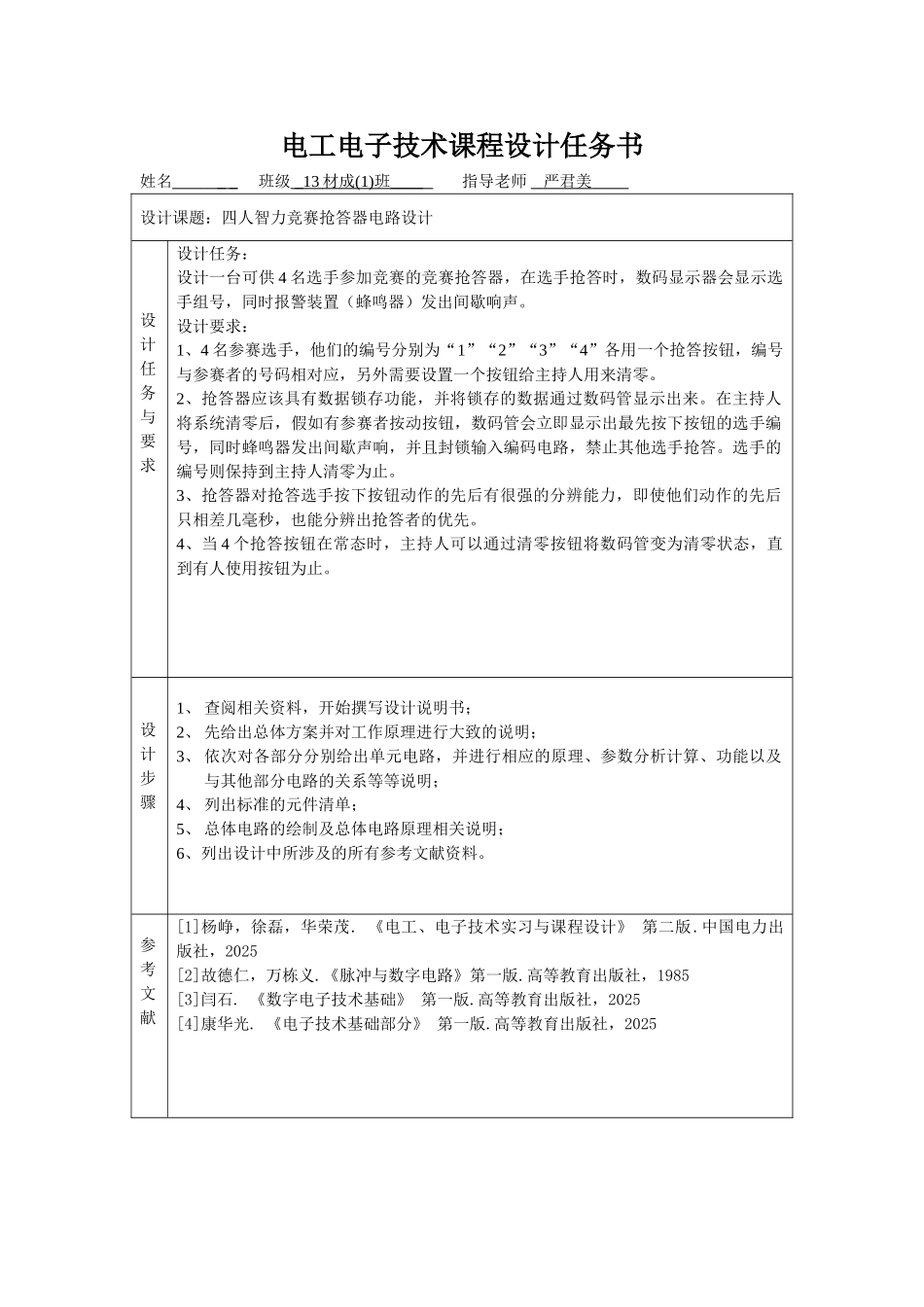

题目：_ 四人智力竞赛抢答器电路设计 班级：___ 13 材成（ 1 ）班 _ _________ _学号：____ ____________ 姓名：_______ _______________ 指导：__________ 严老师 ___ ________ 时间： _ _ 2025.6.22 — 2025.6.28________ 景德镇陶瓷学院电工电子技术课程设计任务书姓名 _ _ 班级 _13 材成 (1) 班 ____ 指导老师 严君美 设计课题：四人智力竞赛抢答器电路设计设计任务与要求设计任务：设计一台可供 4 名选手参加竞赛的竞赛抢答器，在选手抢答时，数码显示器会显示选手组号，同时报警装置（蜂鸣器）发出间歇响声。设计要求：1、4 名参赛选手，他们的编号分别为“1”“2”“3”“4”各用一个抢答按钮，编号与参赛者的号码相对应，另外需要设置一个按钮给主持人用来清零。2、抢答器应该具有数据锁存功能，并将锁存的数据通过数码管显示出来。在主持人将系统清零后，假如有参赛者按动按钮，数码管会立即显示出最先按下按钮的选手编号，同时蜂鸣器发出间歇声响，并且封锁输入编码电路，禁止其他选手抢答。选手的编号则保持到主持人清零为止。3、抢答器对抢答选手按下按钮动作的先后有很强的分辨能力，即使他们动作的先后只相差几毫秒，也能分辨出抢答者的优先。4、当 4 个抢答按钮在常态时，主持人可以通过清零按钮将数码管变为清零状态，直到有人使用按钮为止。设计步骤1、 查阅相关资料，开始撰写设计说明书；2、 先给出总体方案并对工作原理进行大致的说明；3、 依次对各部分分别给出单元电路，并进行相应的原理、参数分析计算、功能以及与其他部分电路的关系等等说明；4、 列出标准的元件清单；5、 总体电路的绘制及总体电路原理相关说明；6、列出设计中所涉及的所有参考文献资料。参考文献[1]杨峥，徐磊，华荣茂. 《电工、电子技术实习与课程设计》 第二版.中国电力出版社，2025[2]故德仁，万栋义.《脉冲与数字电路》第一版.高等教育出版社，1985[3]闫石. 《数字电子技术基础》 第一版.高等教育出版社，2025[4]康华光. 《电子技术基础部分》 第一版.高等教育出版社，2025目录1、 总 体 方 案 与 原 理 说 明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12、 直 流 电 源 原 理 图 . . . . . . . . . . . . . . . . . . .23、 4D 锁存器连接原理图 . . . . . . . . . . . . . ....
