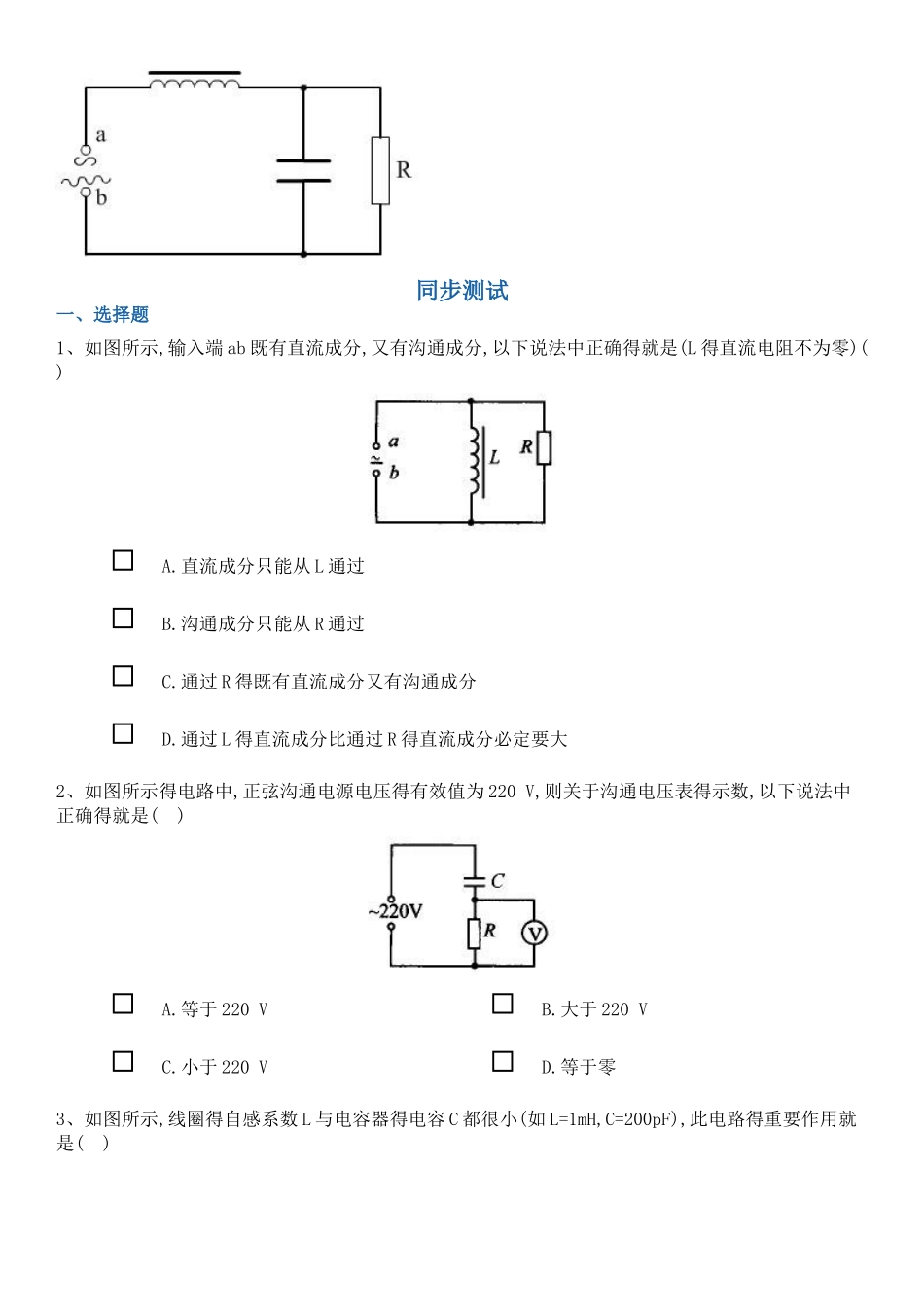

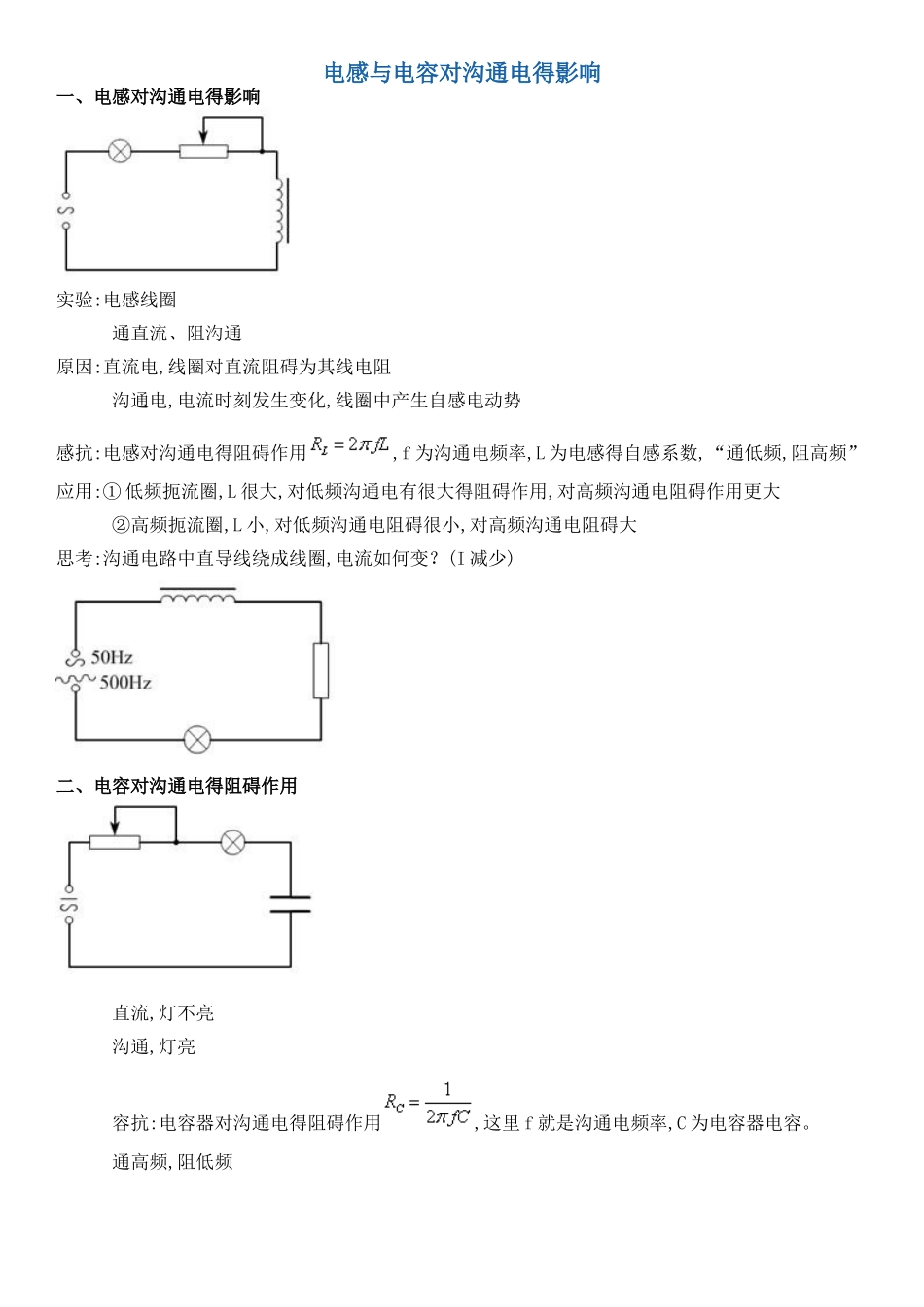

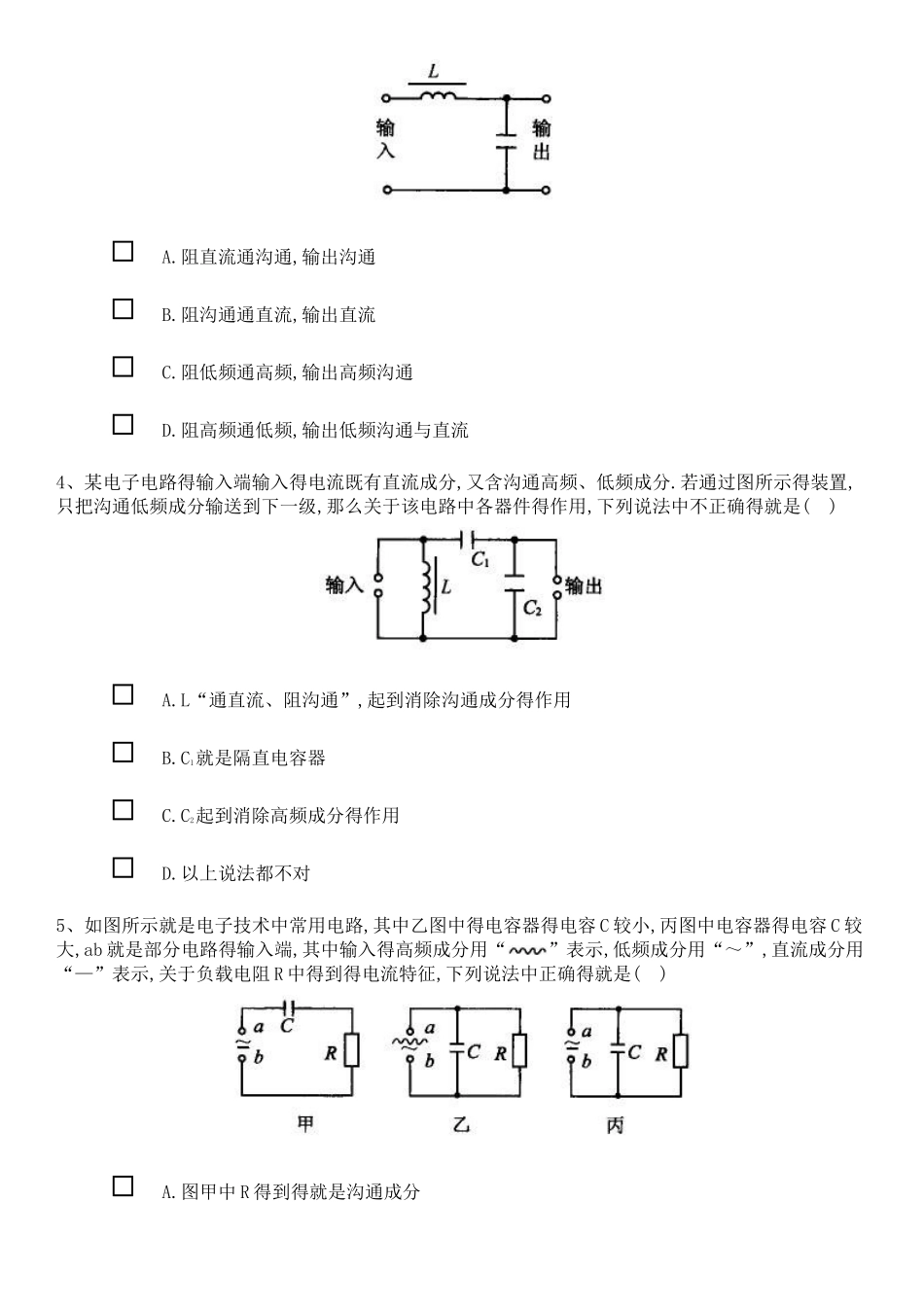

电感与电容对沟通电得影响一、电感对沟通电得影响实验:电感线圈 通直流、阻沟通原因:直流电,线圈对直流阻碍为其线电阻 沟通电,电流时刻发生变化,线圈中产生自感电动势感抗:电感对沟通电得阻碍作用,f 为沟通电频率,L 为电感得自感系数,“通低频,阻高频”应用:① 低频扼流圈,L 很大,对低频沟通电有很大得阻碍作用,对高频沟通电阻碍作用更大 ②高频扼流圈,L 小,对低频沟通电阻碍很小,对高频沟通电阻碍大思考:沟通电路中直导线绕成线圈,电流如何变？(I 减少)二、电容对沟通电得阻碍作用直流,灯不亮沟通,灯亮容抗:电容器对沟通电得阻碍作用,这里 f 就是沟通电频率,C 为电容器电容。通高频,阻低频同步测试一、选择题1、如图所示,输入端 ab 既有直流成分,又有沟通成分,以下说法中正确得就是(L 得直流电阻不为零)( ) A.直流成分只能从 L 通过 B.沟通成分只能从 R 通过 C.通过 R 得既有直流成分又有沟通成分 D.通过 L 得直流成分比通过 R 得直流成分必定要大2、如图所示得电路中,正弦沟通电源电压得有效值为 220 V,则关于沟通电压表得示数,以下说法中正确得就是( ) A.等于 220 V B.大于 220 V C.小于 220 V D.等于零3、如图所示,线圈得自感系数 L 与电容器得电容 C 都很小(如 L=1mH,C=200pF),此电路得重要作用就是( ) A.阻直流通沟通,输出沟通 B.阻沟通通直流,输出直流 C.阻低频通高频,输出高频沟通 D.阻高频通低频,输出低频沟通与直流4、某电子电路得输入端输入得电流既有直流成分,又含沟通高频、低频成分.若通过图所示得装置,只把沟通低频成分输送到下一级,那么关于该电路中各器件得作用,下列说法中不正确得就是( ) A.L“通直流、阻沟通”,起到消除沟通成分得作用 B.C1就是隔直电容器 C.C2起到消除高频成分得作用 D.以上说法都不对5、如图所示就是电子技术中常用电路,其中乙图中得电容器得电容 C 较小,丙图中电容器得电容 C 较大,ab 就是部分电路得输入端,其中输入得高频成分用“”表示,低频成分用“～”,直流成分用“—”表示,关于负载电阻 R 中得到得电流特征,下列说法中正确得就是( ) A.图甲中 R 得到得就是沟通成分 B.图乙中 R 得到得就是高频成分 C.图乙中 R 得到得就是低频成分 D.图丙中 R 得到得就是直流成分B 卷二、综合题6、收音机得音量控制电路部分如图所示,调节滑动变阻器得滑片 P 可控制扬声器得音量,但收音机直接收到得信号有干扰,即有直流与高频信号,为...
