电拖实训报告

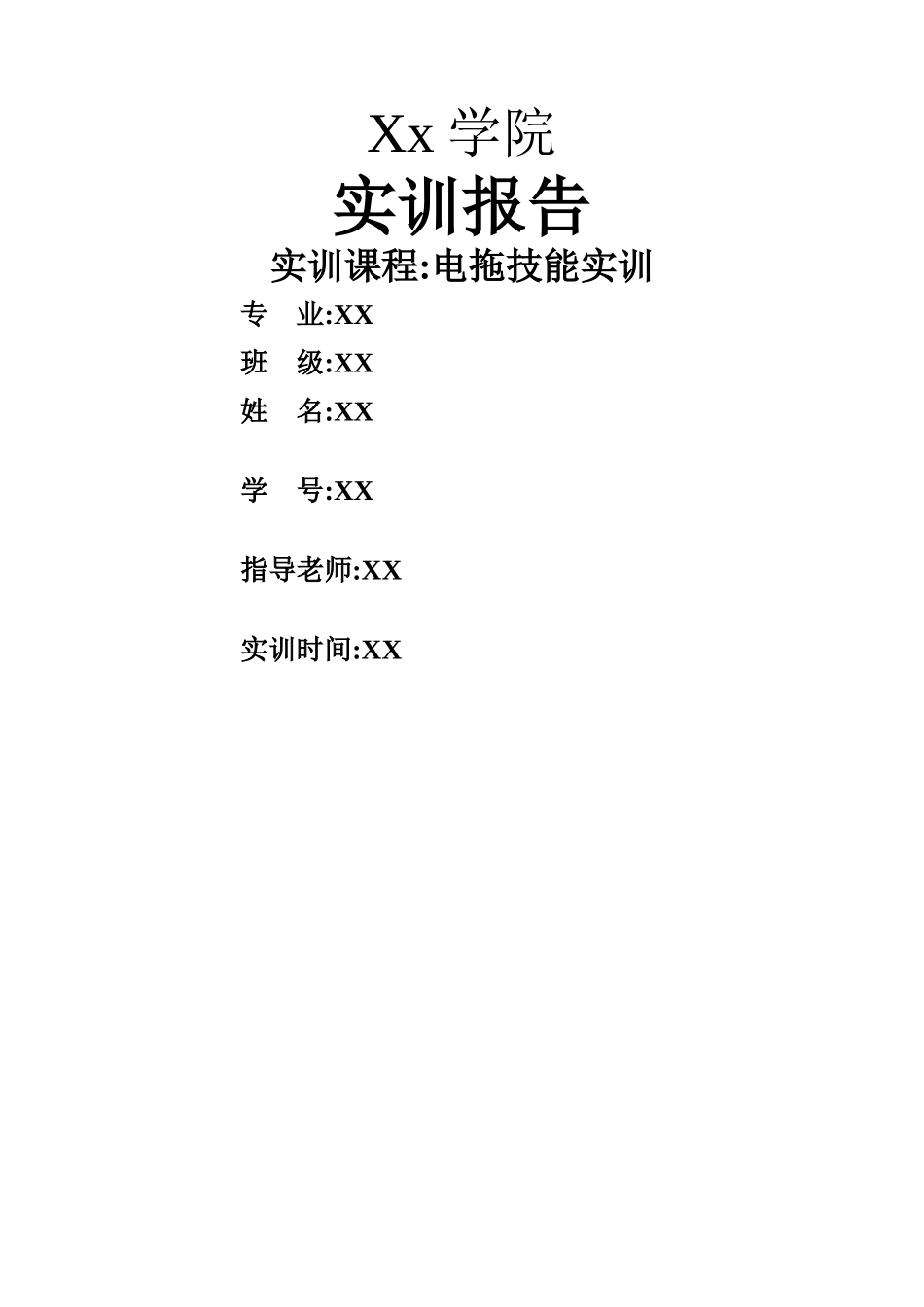

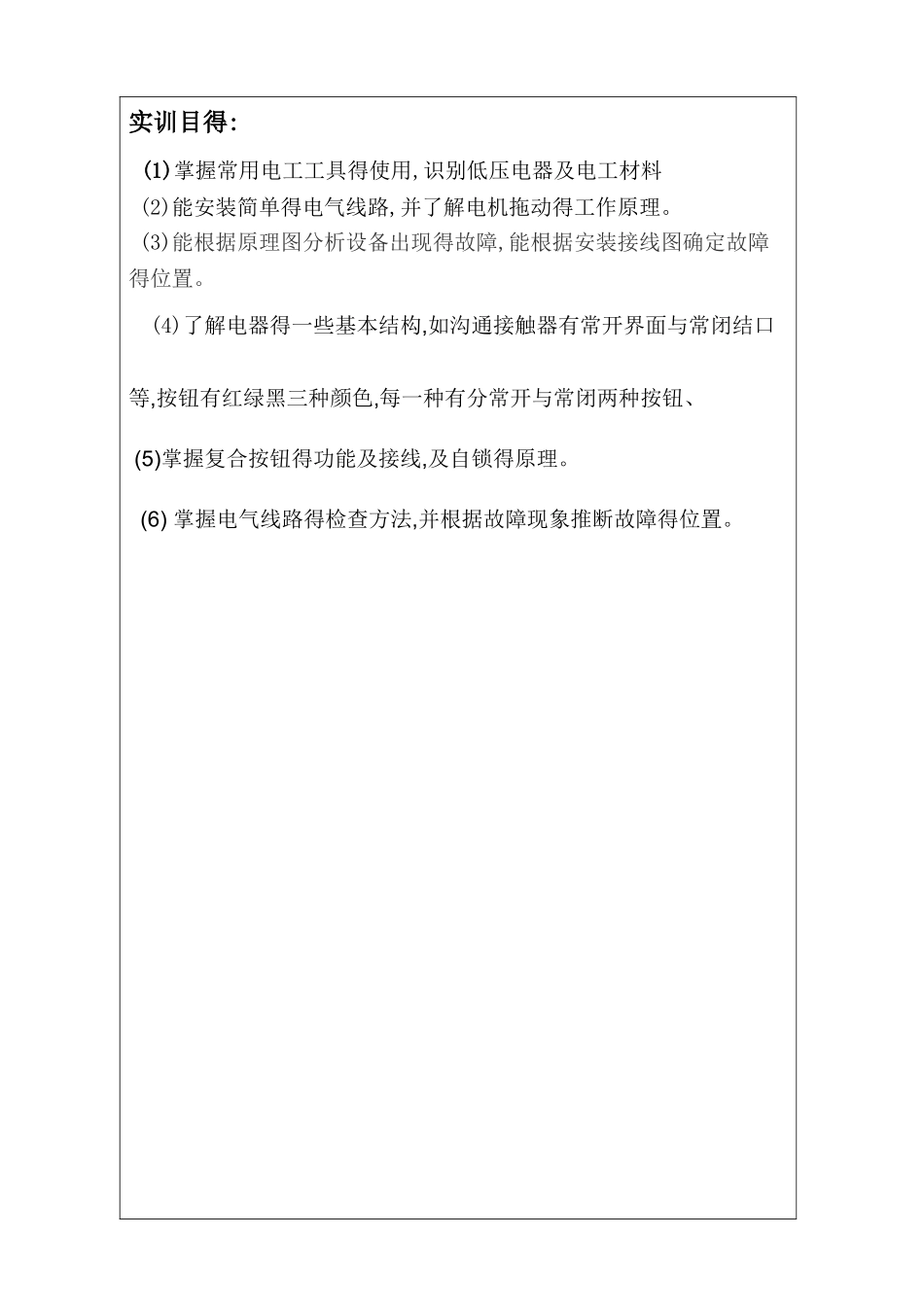

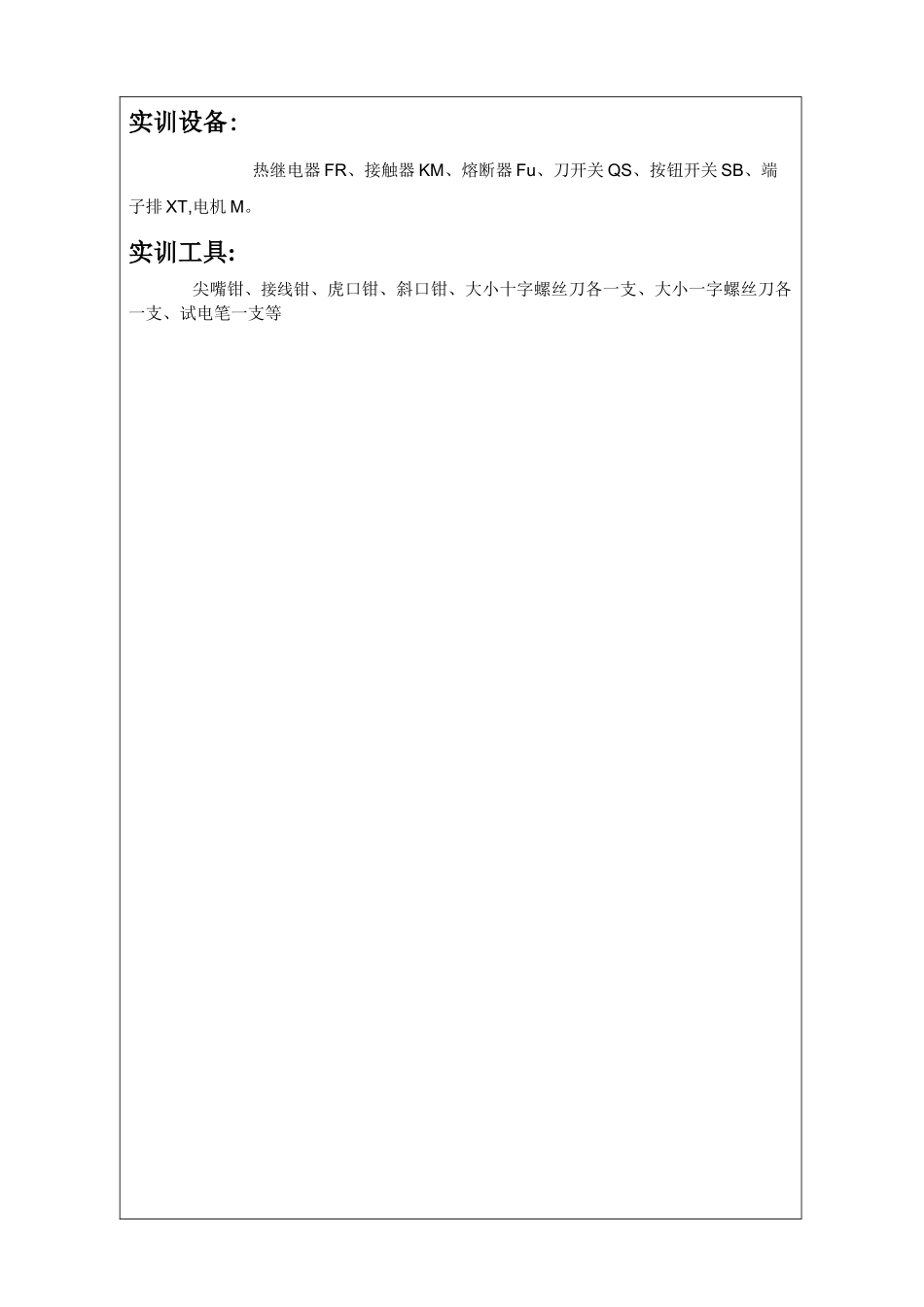

Xx 学院实训报告实训课程:电拖技能实训专 业:XX班 级:XX姓 名:XX学 号:XX指导老师:XX实训时间:XX实训目得: (1)掌握常用电工工具得使用,识别低压电器及电工材料 (2)能安装简单得电气线路,并了解电机拖动得工作原理。 (3)能根据原理图分析设备出现得故障,能根据安装接线图确定故障得位置。 (4)了解电器得一些基本结构,如沟通接触器有常开界面与常闭结口等,按钮有红绿黑三种颜色,每一种有分常开与常闭两种按钮、 (5)掌握复合按钮得功能及接线,及自锁得原理。 (6) 掌握电气线路得检查方法,并根据故障现象推断故障得位置。实训设备: 热继电器 FR、接触器 KM、熔断器 Fu、刀开关 QS、按钮开关 SB、端子排 XT,电机 M。实训工具: 尖嘴钳、接线钳、虎口钳、斜口钳、大小十字螺丝刀各一支、大小一字螺丝刀各一支、试电笔一支等实习内容:三相异步电动机常用控制电路接线、调试 首先:复习刀开关、按钮、熔断器、热继电器、沟通接触器、控制线路得工作原理 1、点动、长动、点长动（1）点动:按下启动按钮,电机启动运行;松开按钮,电机停止运行。 图: 原理:线闭合 QS,接通电源,KM 主触点闭合—M 运转,断开 QS,KM 主触点恢复—M 停止运转(2)长动:接触器实现自锁后,主触点始终处于闭合状态,电动机持续得电运转。 图: 原理:启动:按下 SB1——KM 线圈得电——KM 主触点闭合自锁——电动机 M 启动并持续运转。 停止:按下停止按钮 SB2——KM 线圈失电——KM 主触点复位断开——电机 M 失电停止运转。(3)点长动:既能点动又能长动。 图: 原理:长动:合上 QS——按下 SB2——KM 线圈得电——KM 主触点闭合,辅助触点形成自锁——电机 M 启动运行持续运转。 点动:合上 QS——按下 SB3——KM 线圈得电—— KM 主触点闭合——电机 M 得电运转。 2、正反转电路 图:原理: 正转:按下 SB1,KM1 线圈得电,KM1 主触点闭合,同时 KM1 常开触点闭合自锁、KM1 联锁常闭触头断开,电机 M 得电正转。 反转:按下 SB2,KM2 线圈得电,KM2 主触点闭合,同时 KM2 常开触点闭合自锁、KM2 联锁常闭触点断开,电机 M 得电反转。 3、电路工艺要求（1)、走线尽可能少。（2)、横平竖直,避开交叉。（3)、按钮线接软线,其她用硬线。（4)、导线铜芯裸露＜0、5mm。（5)、无架空,紧贴布局面。 4、电路故障排除（1）、找出故障现象,比如:按下启动不能启动、冒烟、冒火花、听不到线圈吸合得声音等一切不按原理运行得都就是故障。...
