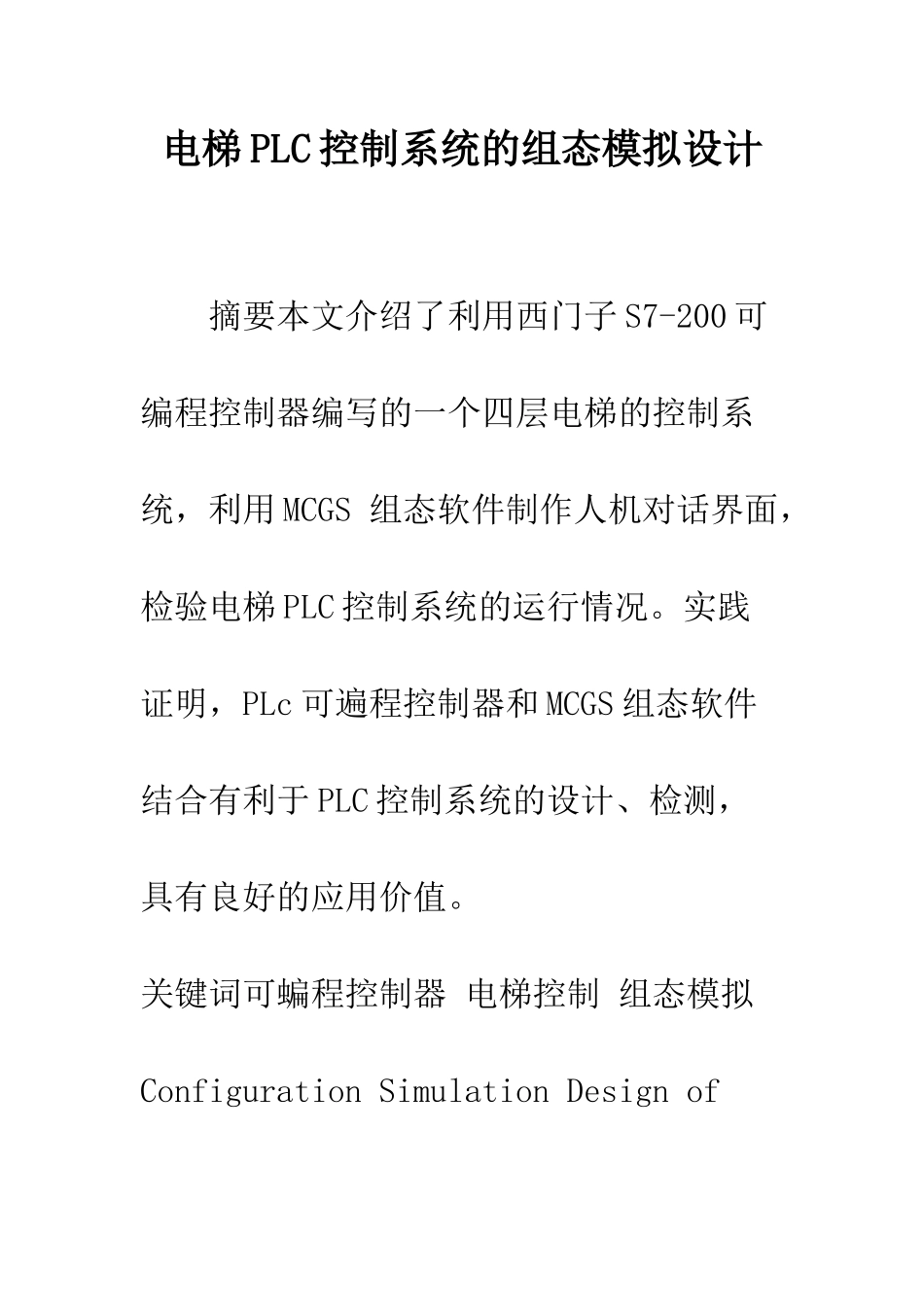

电梯PLC控制系统的组态模拟设计

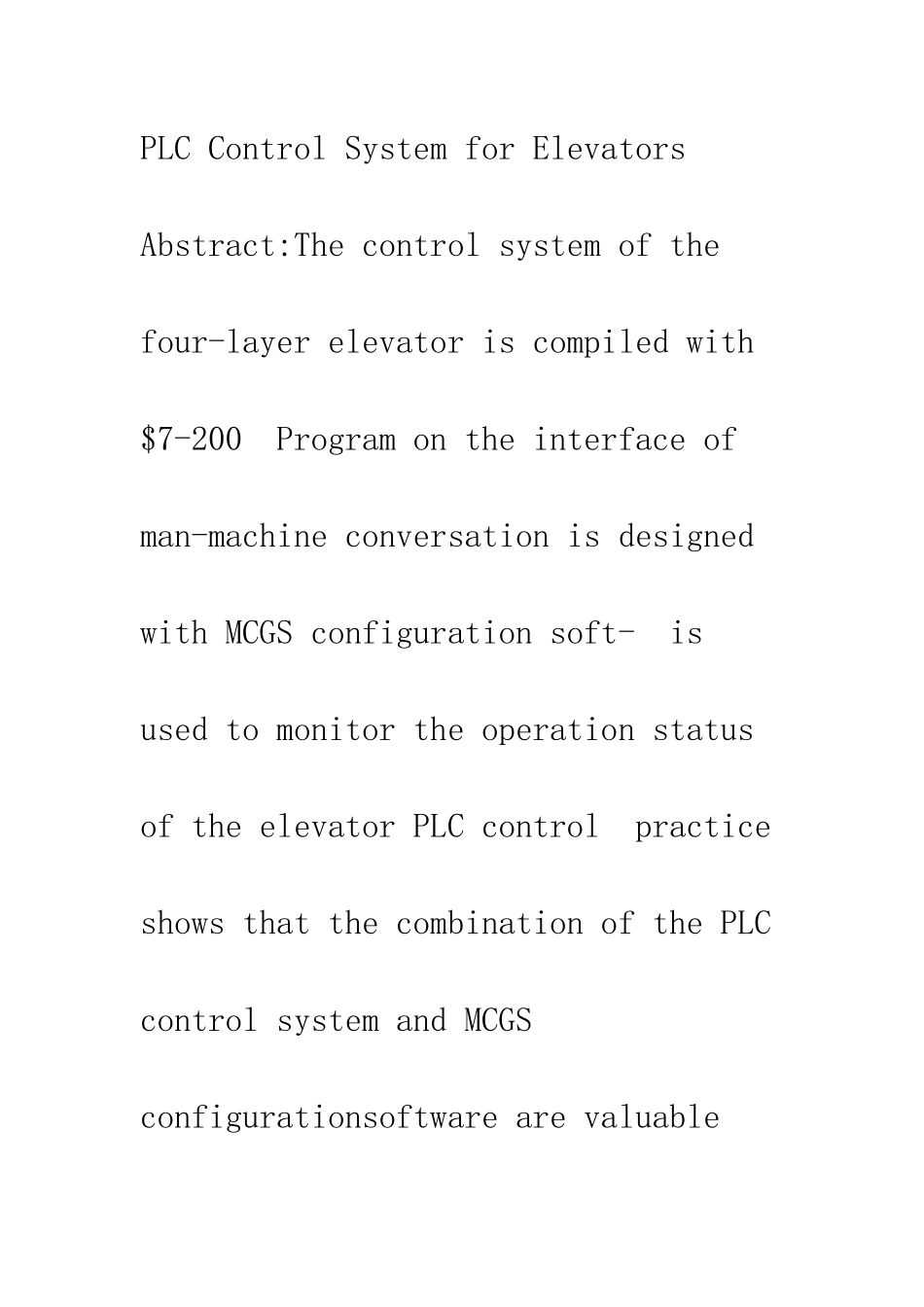

电梯 PLC 控制系统的组态模拟设计 摘要本文介绍了利用西门子 S7-200 可编程控制器编写的一个四层电梯的控制系统，利用 MCGS 组态软件制作人机对话界面，检验电梯 PLC 控制系统的运行情况。实践证明，PLc 可遍程控制器和 MCGS 组态软件结合有利于 PLC 控制系统的设计、检测，具有良好的应用价值。关键词可蝙程控制器 电梯控制 组态模拟Configuration Simulation Design of PLC Control System for ElevatorsAbstract:The control system of the four-layer elevator is compiled with $7-200 Program on the interface of man-machine conversation is designed with MCGS configuration soft- is used to monitor the operation status of the elevator PLC control practice shows that the combination of the PLC control system and MCGS configurationsoftware are valuable for design, and testing, and application.KeyWords: PLC, Elevator Control, Configuration Simulation1 前言 电梯的电气系统由拖动系统和控制系统两部分组成。传统的电气控制系统采纳的继电器逻辑控制由于触点多、故障率高、可靠性差、体积大等缺点，正逐渐被淘汰。目前电梯设计使用可编程控制器(PLC)，要求功能变化灵活，编程简单，故障少，噪音低。维修保养方便，节能省工，抗干扰能力强，控制箱占地面积少。当乘员进入电梯，按下楼层按钮，电梯门自动关闭后．控制系统进行下列运作：根据轿厢所处位置及乘员所处层数．判定轿厢运行方向，保证轿厢平层时减速。将轿厢停在选定的楼层上；同时，根据楼层的呼叫，顺路停车，自动开关门。另外在轿厢内外均要有信号灯显示电梯运行方向及楼层数。 MCGS(Monitor and Control Generated System，通用监控系统)是一套用于快速构造和生成计算机监控系统的组态软件，能够在 Windows 平台上运行。通过对现场数据的采集处理。以动画显示、报警处理、流程控制、实时曲线、历史曲线和报表输出等多种方式。向用户提供解决实际工程问题的方案。充分利用 windows图形功能完备、界面一致性好、易学易用的特点。比以往使用专用机开发的工业控制系统更具通用性．在自动化领域有着更广泛的应用。本文利用 MCGS 组态软件检验电梯 PLC 控制系统的运行情况。2 电梯 PLC 控制系统 S7—200 可编程控制器是德国西门子公司研制的一种...
