电气工程设计基于传统的皮带运输改装实现plc控制皮带运输大学论文

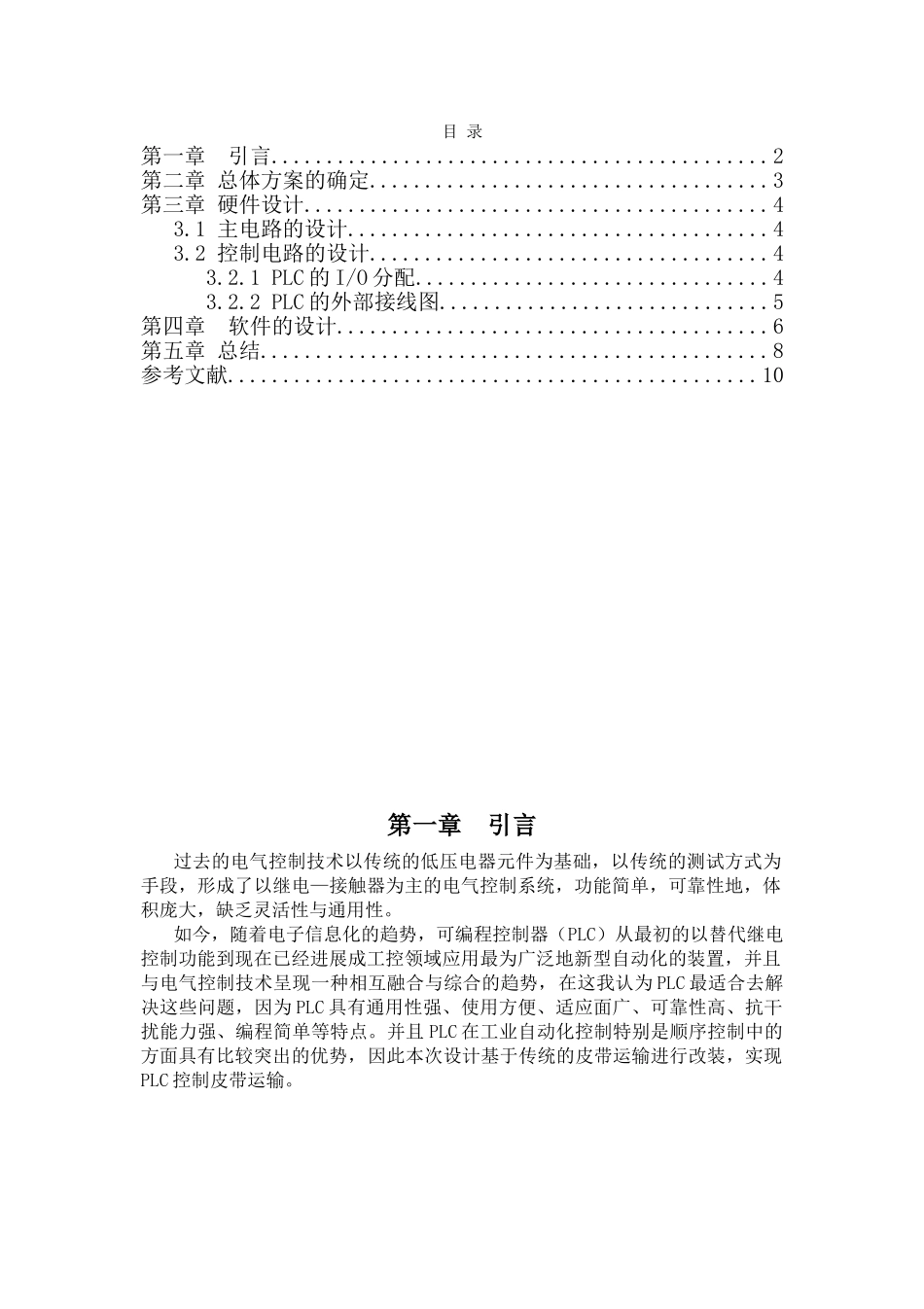

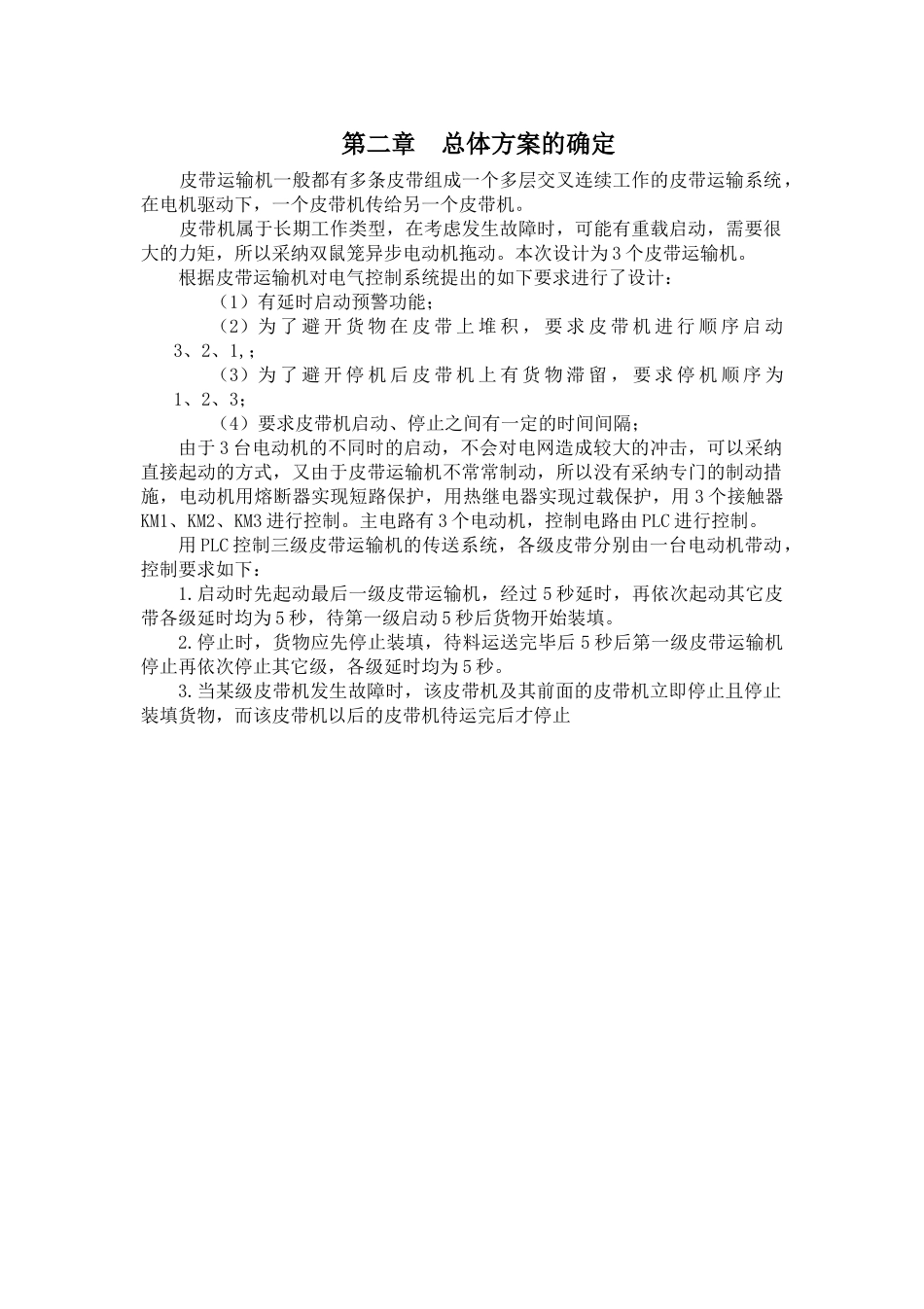

目 录第一章 引言.............................................2第二章 总体方案的确定....................................3第三章 硬件设计..........................................43.1 主电路的设计......................................43.2 控制电路的设计....................................43.2.1 PLC 的 I/O 分配................................43.2.2 PLC 的外部接线图..............................5第四章 软件的设计.......................................6第五章 总结..............................................8参考文献................................................10第一章 引言过去的电气控制技术以传统的低压电器元件为基础，以传统的测试方式为手段，形成了以继电—接触器为主的电气控制系统，功能简单，可靠性地，体积庞大，缺乏灵活性与通用性。如今，随着电子信息化的趋势，可编程控制器（PLC）从最初的以替代继电控制功能到现在已经进展成工控领域应用最为广泛地新型自动化的装置，并且与电气控制技术呈现一种相互融合与综合的趋势，在这我认为 PLC 最适合去解决这些问题，因为 PLC 具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。并且 PLC 在工业自动化控制特别是顺序控制中的方面具有比较突出的优势，因此本次设计基于传统的皮带运输进行改装，实现PLC 控制皮带运输。第二章 总体方案的确定 皮带运输机一般都有多条皮带组成一个多层交叉连续工作的皮带运输系统，在电机驱动下，一个皮带机传给另一个皮带机。 皮带机属于长期工作类型，在考虑发生故障时，可能有重载启动，需要很大的力矩，所以采纳双鼠笼异步电动机拖动。本次设计为 3 个皮带运输机。 根据皮带运输机对电气控制系统提出的如下要求进行了设计：（1）有延时启动预警功能；（2）为 了 避 开 货 物 在 皮 带 上 堆 积 ， 要 求 皮 带 机 进 行 顺 序 启 动3、2、1,；（3）为 了 避 开 停 机 后 皮 带 机 上 有 货 物 滞 留 ， 要 求 停 机 顺 序 为1、2、3；（4）要求皮带机启动、停止之间有一定的时间间隔；由于 3 台电动机的不同时的启动，不会对电网造成较大的冲击，可以采纳直接起动的方式，又由于皮带运输机不常常制动，所以没有采纳专门的制动措施，电动机用熔断器实现短路保护，用热继电器实现过载保护，用 3 ...
