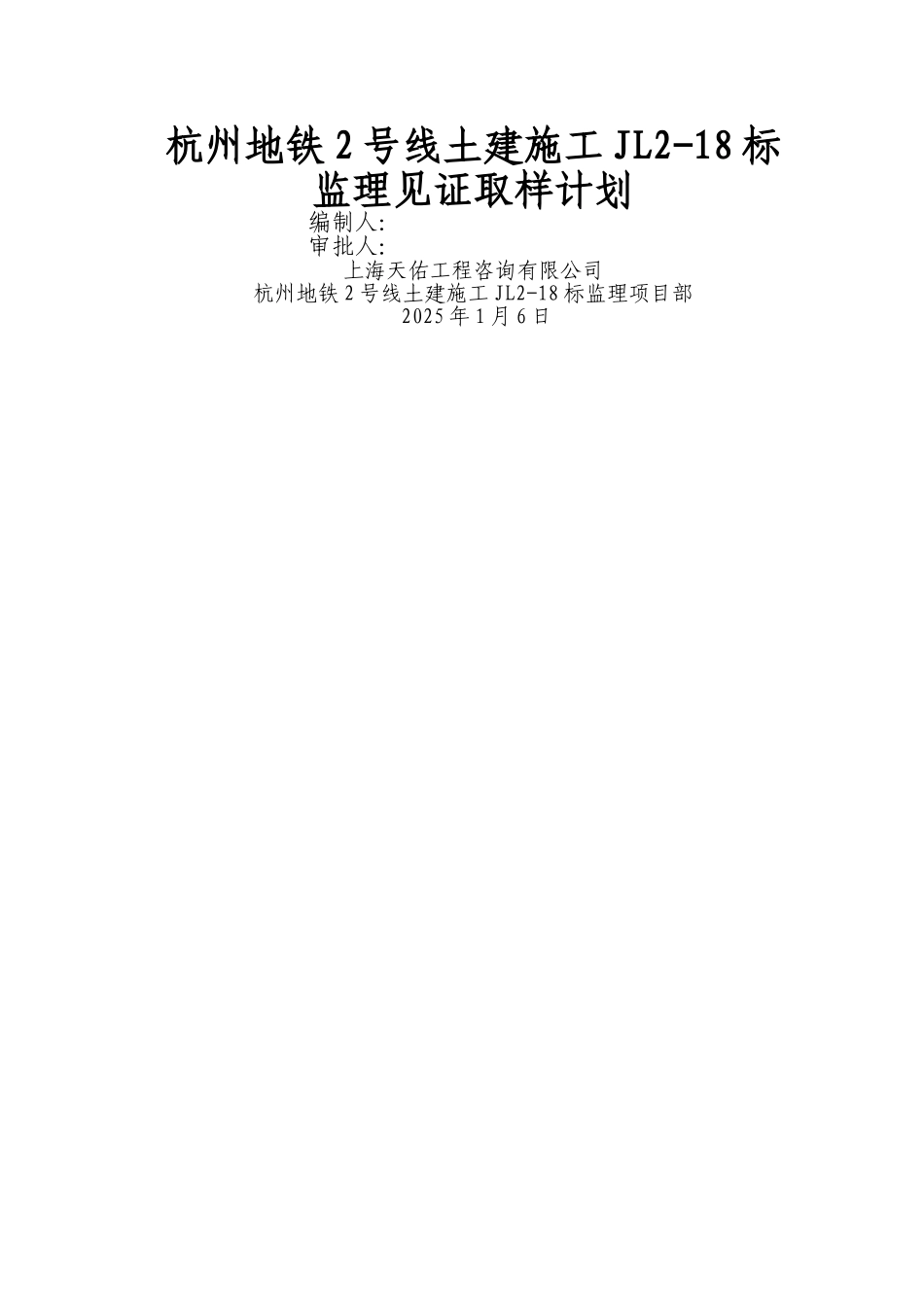

监理见证取样计划

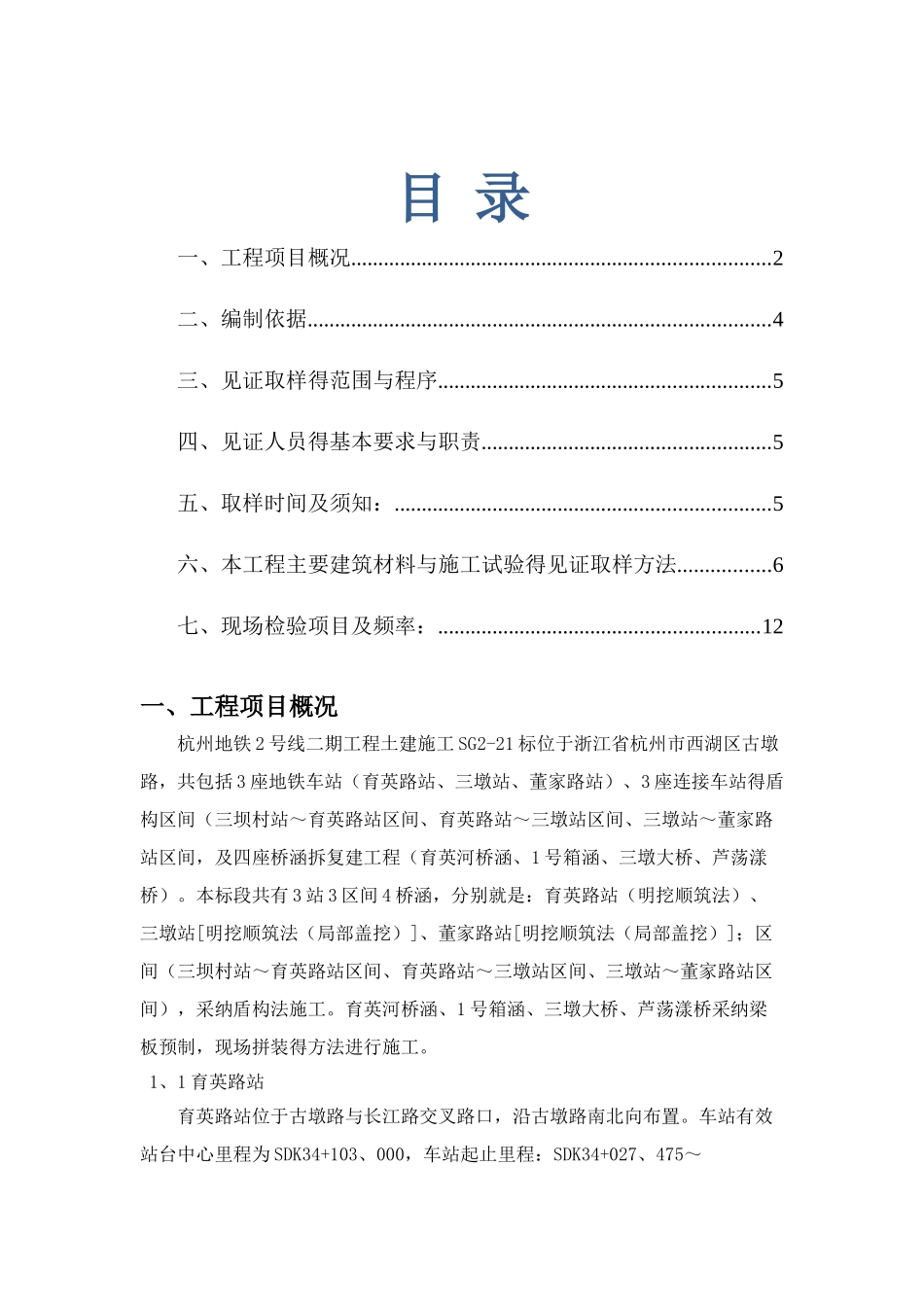

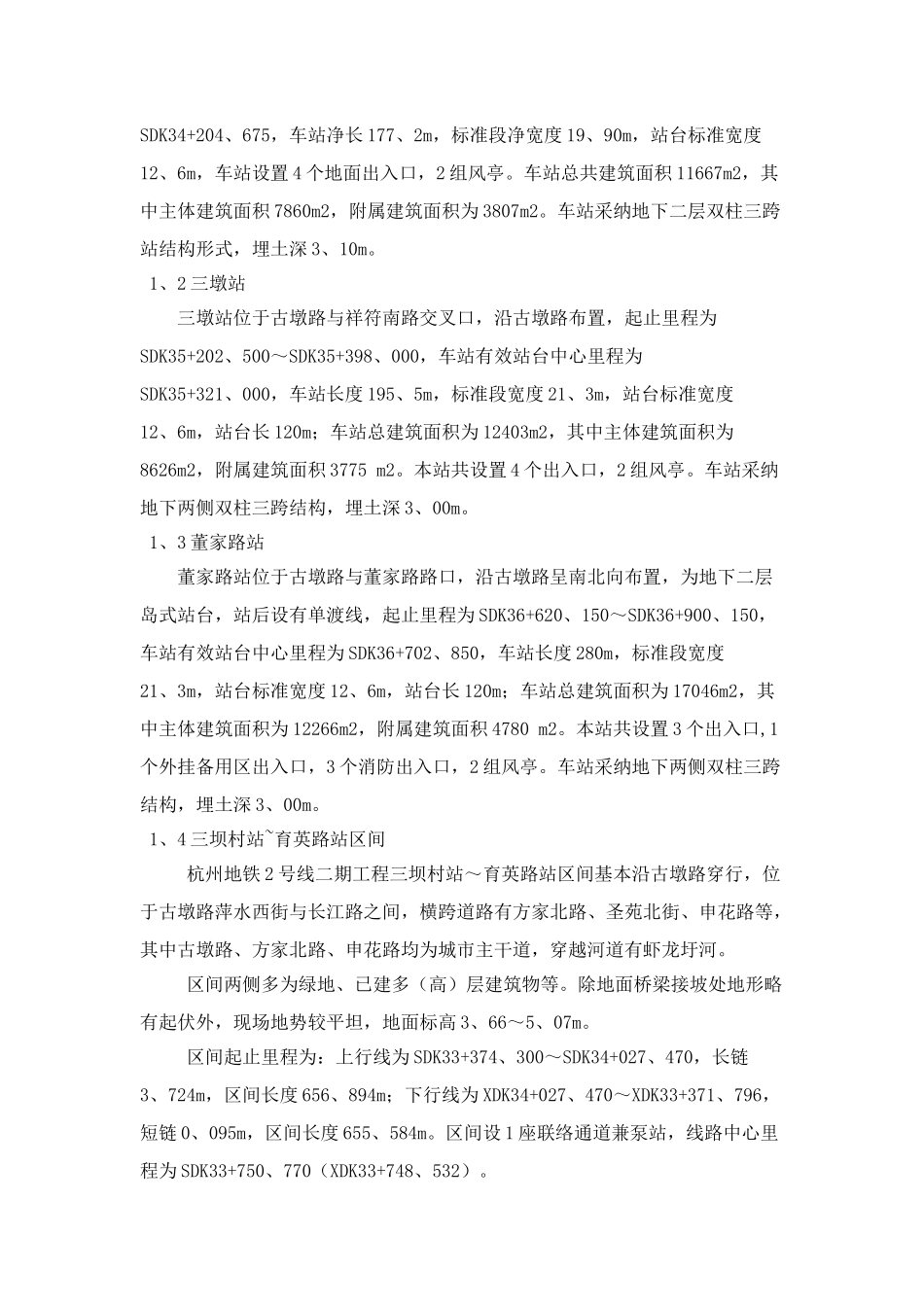

杭州地铁 2 号线土建施工 JL2-18 标监理见证取样计划编制人： 审批人：上海天佑工程咨询有限公司杭州地铁 2 号线土建施工 JL2-18 标监理项目部2025 年 1 月 6 日目 录一、工程项目概况.............................................................................2二、编制依据.....................................................................................4三、见证取样得范围与程序.............................................................5四、见证人员得基本要求与职责.....................................................5五、取样时间及须知：.....................................................................5六、本工程主要建筑材料与施工试验得见证取样方法.................6七、现场检验项目及频率：...........................................................12一、工程项目概况杭州地铁 2 号线二期工程土建施工 SG2-21 标位于浙江省杭州市西湖区古墩路，共包括 3 座地铁车站（育英路站、三墩站、董家路站）、3 座连接车站得盾构区间（三坝村站～育英路站区间、育英路站～三墩站区间、三墩站～董家路站区间，及四座桥涵拆复建工程（育英河桥涵、1 号箱涵、三墩大桥、芦荡漾桥）。本标段共有 3 站 3 区间 4 桥涵，分别就是：育英路站（明挖顺筑法）、三墩站[明挖顺筑法（局部盖挖）]、董家路站[明挖顺筑法（局部盖挖）]；区间（三坝村站～育英路站区间、育英路站～三墩站区间、三墩站～董家路站区间），采纳盾构法施工。育英河桥涵、1 号箱涵、三墩大桥、芦荡漾桥采纳梁板预制，现场拼装得方法进行施工。1、1 育英路站育英路站位于古墩路与长江路交叉路口，沿古墩路南北向布置。车站有效站台中心里程为 SDK34+103、000，车站起止里程：SDK34+027、475～SDK34+204、675，车站净长 177、2m，标准段净宽度 19、90m，站台标准宽度12、6m，车站设置 4 个地面出入口，2 组风亭。车站总共建筑面积 11667m2，其中主体建筑面积 7860m2，附属建筑面积为 3807m2。车站采纳地下二层双柱三跨站结构形式，埋土深 3、10m。1、2 三墩站三墩站位于古墩路与祥符南路交叉口，沿古墩路布置，起止里程为SDK35+202、500～SDK35+398、000，车站有效站台中心里程为SDK35+321、000，车站长度 195、5m，标准段宽度 21、3m，站台标准宽度12、6m，站台长 120m；车站总建筑面积为 ...
