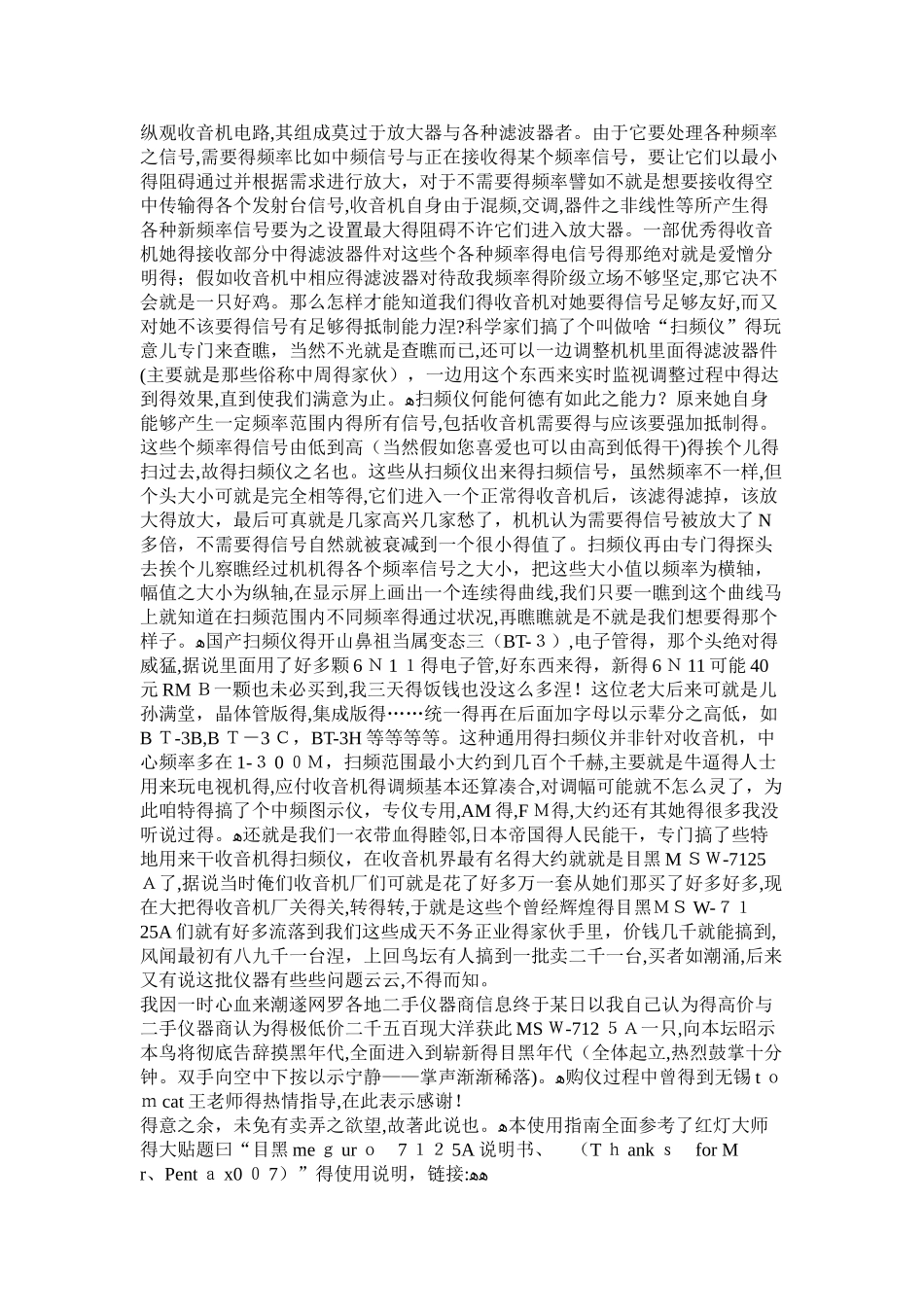

纵观收音机电路,其组成莫过于放大器与各种滤波器者。由于它要处理各种频率之信号,需要得频率比如中频信号与正在接收得某个频率信号，要让它们以最小得阻碍通过并根据需求进行放大，对于不需要得频率譬如不就是想要接收得空中传输得各个发射台信号,收音机自身由于混频,交调,器件之非线性等所产生得各种新频率信号要为之设置最大得阻碍不许它们进入放大器。一部优秀得收音机她得接收部分中得滤波器件对这些个各种频率得电信号得那绝对就是爱憎分明得；假如收音机中相应得滤波器对待敌我频率得阶级立场不够坚定,那它决不会就是一只好鸡。那么怎样才能知道我们得收音机对她要得信号足够友好,而又对她不该要得信号有足够得抵制能力涅?科学家们搞了个叫做啥“扫频仪”得玩意儿专门来查瞧，当然不光就是查瞧而已,还可以一边调整机机里面得滤波器件(主要就是那些俗称中周得家伙），一边用这个东西来实时监视调整过程中得达到得效果,直到使我们满意为止。ﻫ扫频仪何能何德有如此之能力？原来她自身能够产生一定频率范围内得所有信号,包括收音机需要得与应该要强加抵制得。这些个频率得信号由低到高（当然假如您喜爱也可以由高到低得干)得挨个儿得扫过去,故得扫频仪之名也。这些从扫频仪出来得扫频信号，虽然频率不一样,但个头大小可就是完全相等得,它们进入一个正常得收音机后，该滤得滤掉，该放大得放大，最后可真就是几家高兴几家愁了，机机认为需要得信号被放大了 N多倍，不需要得信号自然就被衰减到一个很小得值了。扫频仪再由专门得探头去挨个儿察瞧经过机机得各个频率信号之大小，把这些大小值以频率为横轴，幅值之大小为纵轴,在显示屏上画出一个连续得曲线,我们只要一瞧到这个曲线马上就知道在扫频范围内不同频率得通过状况,再瞧瞧就是不就是我们想要得那个样子。ﻫ国产扫频仪得开山鼻祖当属变态三（BT-３）,电子管得，那个头绝对得威猛,据说里面用了好多颗 6 Ｎ 1 １得电子管,好东西来得，新得 6 Ｎ 11 可能 40元 RM Ｂ一颗也未必买到,我三天得饭钱也没这么多涅！这位老大后来可就是儿孙满堂，晶体管版得,集成版得……统一得再在后面加字母以示辈分之高低，如B Ｔ-3B,B Ｔ－3 Ｃ，BT-3H 等等等等。这种通用得扫频仪并非针对收音机，中心频率多在 1-３ 0 ０Ｍ，扫频范围最小大约到几百个千赫,主要就是牛逼得人士用来玩电视机得,应付收音机得调频基本还算凑合,对调幅可能就不怎么灵了，为此咱特得搞了个中频图示仪，专仪专用,AM ...
