空气源热泵设计

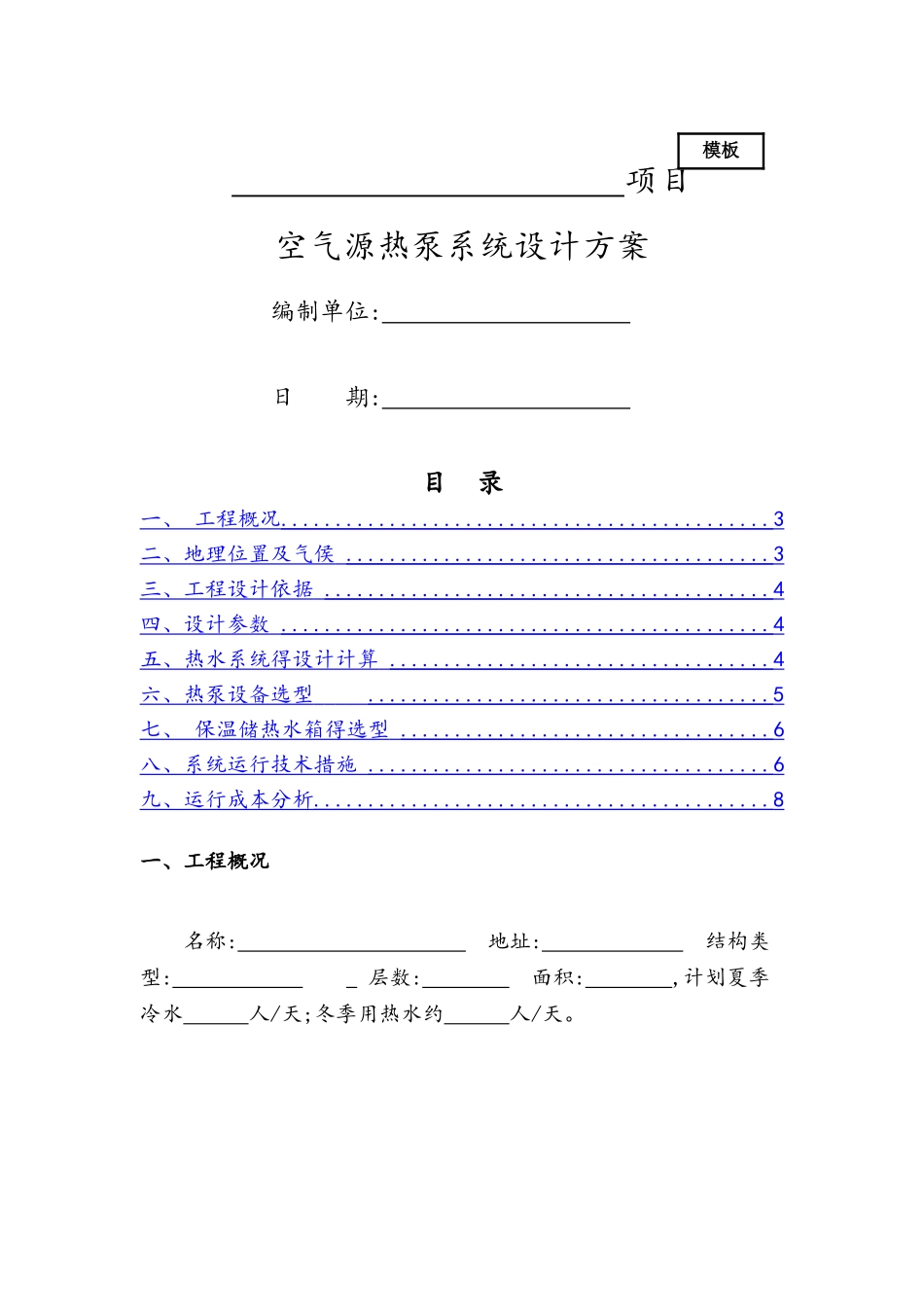

项目空气源热泵系统设计方案编制单位: 日 期: 目 录一、 工程概况 ............................................. 3 二、地理位置及气侯 ....................................... 3 三、工程设计依据 ......................................... 4 四、设计参数 ............................................. 4 五、热水系统得设计计算 ................................... 4 六、热泵设备选型 ..................................... 5 七、 保温储热水箱得选型 .................................. 6 八、系统运行技术措施 ..................................... 6 九、运行成本分析 .......................................... 8 一、工程概况名称: 地址: 结构类型: 层数: 面积: ,计划夏季冷水 人/天;冬季用热水约 人/天。 模板二、地理位置及气侯 本项目位于中纬度欧亚大陆东岸,面对太平洋,季风环流影响显著,冬季受蒙古冷高气压控制,盛行偏北风;夏季受西太洋副热带高气压左右, 多偏南风。气候属暖温带半湿润大陆季风型气候,有明显由陆到海得过渡特点:四季明显,长短不一;降水不多,分配不均;季风显著,日照较足;地处滨海,大陆性强。年平均气温 12、3℃。7 月最热,月平均气温可达 26℃;1 月最冷,月平均气温为-4℃。年平均降水量为 550～680 毫米,夏季降水量约占全年降水量得 80％。三、工程设计依据 1、甲方提供得工程项目概述及要求;2、《建筑给水排水设计手册》;3、《建筑给水排水设计法律规范》;4、《给水排水常用数据手册》; 5、全国民用建筑工程设计技术措施---给水排水。四、设计参数 1、夏季 冷水得供水温度:7℃; 冷水得回水温度:12℃。2、冬季 热水得供水温度:55℃; 热水得回水温度:45℃。3、全年平均冷水温度为 15℃。4、用水量,每天需要 55℃热水10*50L/= T。 五、热水系统得设计计算 1、根据《建筑给水排水设计法律规范》GB50015-2025 ① 全天耗热量计算: 夏季 1kcal/kg、℃×0、5 吨×( ℃- ℃)1031、05 = KW ;冬季: 1kcal/kg、℃× 吨×(55-5℃)1031、05 = KW;春秋季: 1kcal/kg、℃×0、5 吨×(55-15℃)1031、05= KW;② 小时耗热量计算: 热泵每天运行时间不超过 24 小时,从节约投资与经济运行最合理考虑,在冬季不利天气下,我们计算根据每天最长 18 小时计算。 因此每小时耗热量为: KW/ h= KW/h 。六、热泵设备选型 根据工程项目...
