第五章建筑结构施工图

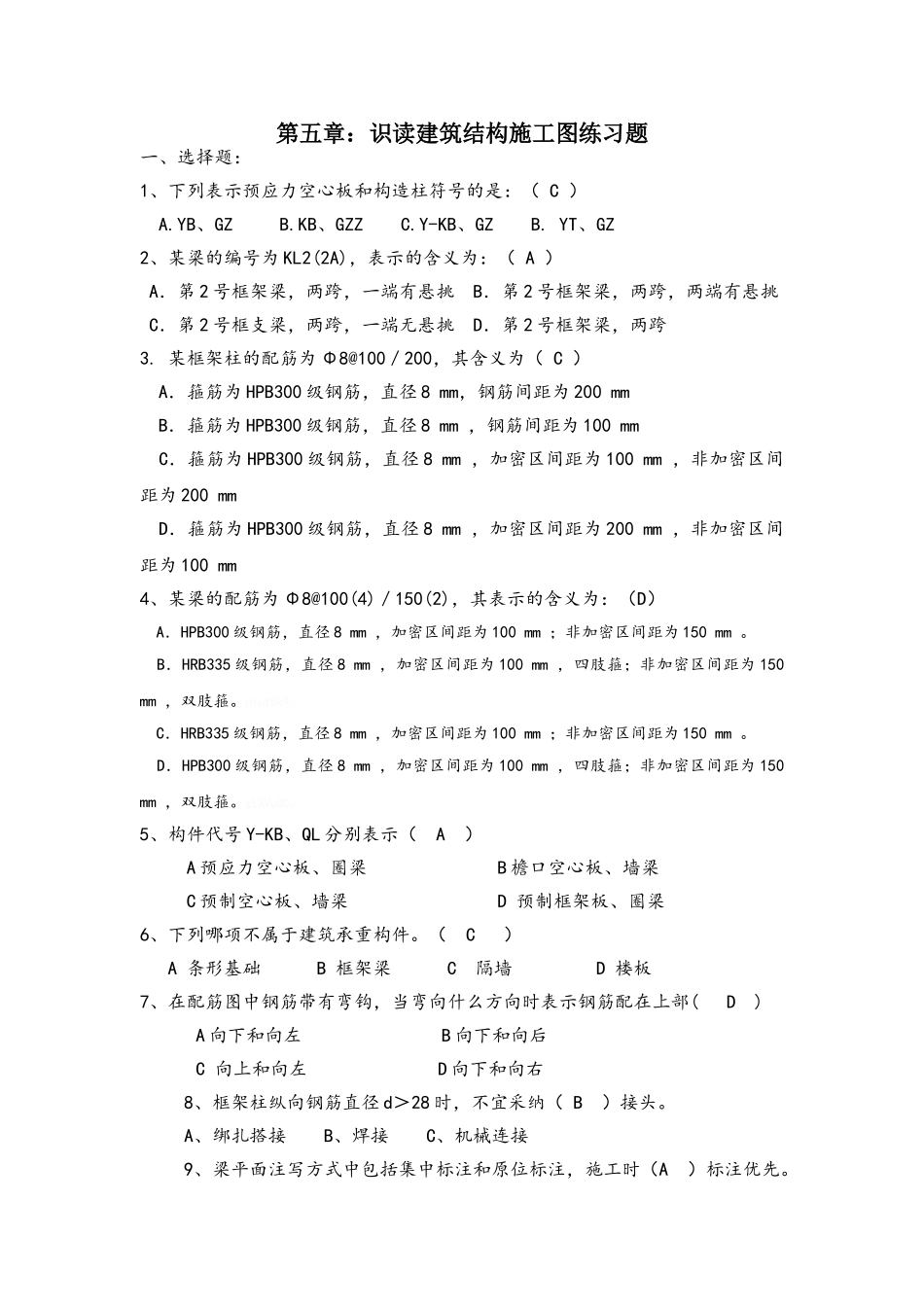

第五章：识读建筑结构施工图练习题一、选择题：1、下列表示预应力空心板和构造柱符号的是：（ C ） A.YB、GZ B.KB、GZZ C.Y-KB、GZ B. YT、GZ2、某梁的编号为 KL2(2A)，表示的含义为：（ A ） A．第 2 号框架梁，两跨，一端有悬挑 B．第 2 号框架梁，两跨，两端有悬挑 C．第 2 号框支梁，两跨，一端无悬挑 D．第 2 号框架梁，两跨3. 某框架柱的配筋为 Φ8@100／200，其含义为（ C ） A．箍筋为 HPB300 级钢筋，直径 8 mm，钢筋间距为 200 mm B．箍筋为 HPB300 级钢筋，直径 8 mm ，钢筋间距为 100 mm C．箍筋为 HPB300 级钢筋，直径 8 mm ，加密区间距为 100 mm ，非加密区间距为 200 mm D．箍筋为 HPB300 级钢筋，直径 8 mm ，加密区间距为 200 mm ，非加密区间距为 100 mm4、某梁的配筋为 Φ8@100(4)／150(2)，其表示的含义为：（D） A．HPB300 级钢筋，直径 8 mm ，加密区间距为 100 mm ；非加密区间距为 150 mm 。 B．HRB335 级钢筋，直径 8 mm ，加密区间距为 100 mm ，四肢箍；非加密区间距为 150 mm ，双肢箍。HtuY5k9。 C．HRB335 级钢筋，直径 8 mm ，加密区间距为 100 mm ；非加密区间距为 150 mm 。 D．HPB300 级钢筋，直径 8 mm ，加密区间距为 100 mm ，四肢箍；非加密区间距为 150 mm ，双肢箍。gEXVuGC。5、构件代号 Y-KB、QL 分别表示（ A ） A 预应力空心板、圈梁 B 檐口空心板、墙梁 C 预制空心板、墙梁 D 预制框架板、圈梁6、下列哪项不属于建筑承重构件。（ C ） A 条形基础 B 框架梁 C 隔墙 D 楼板7、在配筋图中钢筋带有弯钩，当弯向什么方向时表示钢筋配在上部( D ) A 向下和向左 B 向下和向后 C 向上和向左 D 向下和向右8、框架柱纵向钢筋直径 d＞28 时，不宜采纳（ B ）接头。A、绑扎搭接 B、焊接 C、机械连接9、梁平面注写方式中包括集中标注和原位标注，施工时（A ）标注优先。A、原位标注 B、集中标注10、图三为某三跨连续梁的支座断面和跨中断面图，下列集中标注表达正确的是（ B ）图八11、梁的上部有四根纵筋（Φ 代表二级钢筋），2Φ25 放在角部，2Φ12放在中部作为架立筋，在梁支座上部应注写为（ A ）PvgzREC。A、2Φ25+2Φ12 B、2Φ25+(2Φ12) C、2Φ25；2Φ1212、梁的支座下部钢筋两排，上排 2Φ22，下排 4Φ25，在梁支座上部应注写为（ C...
