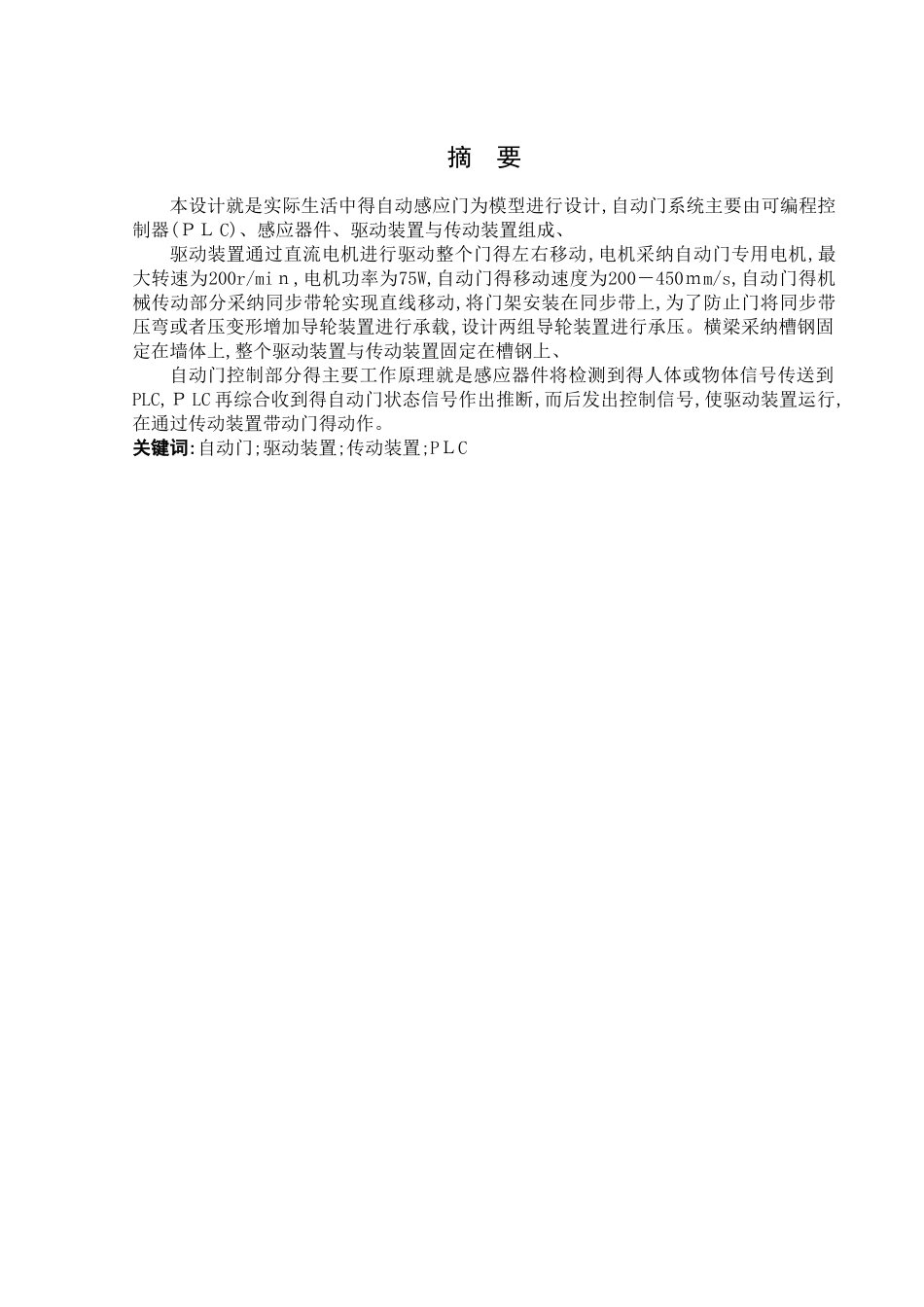

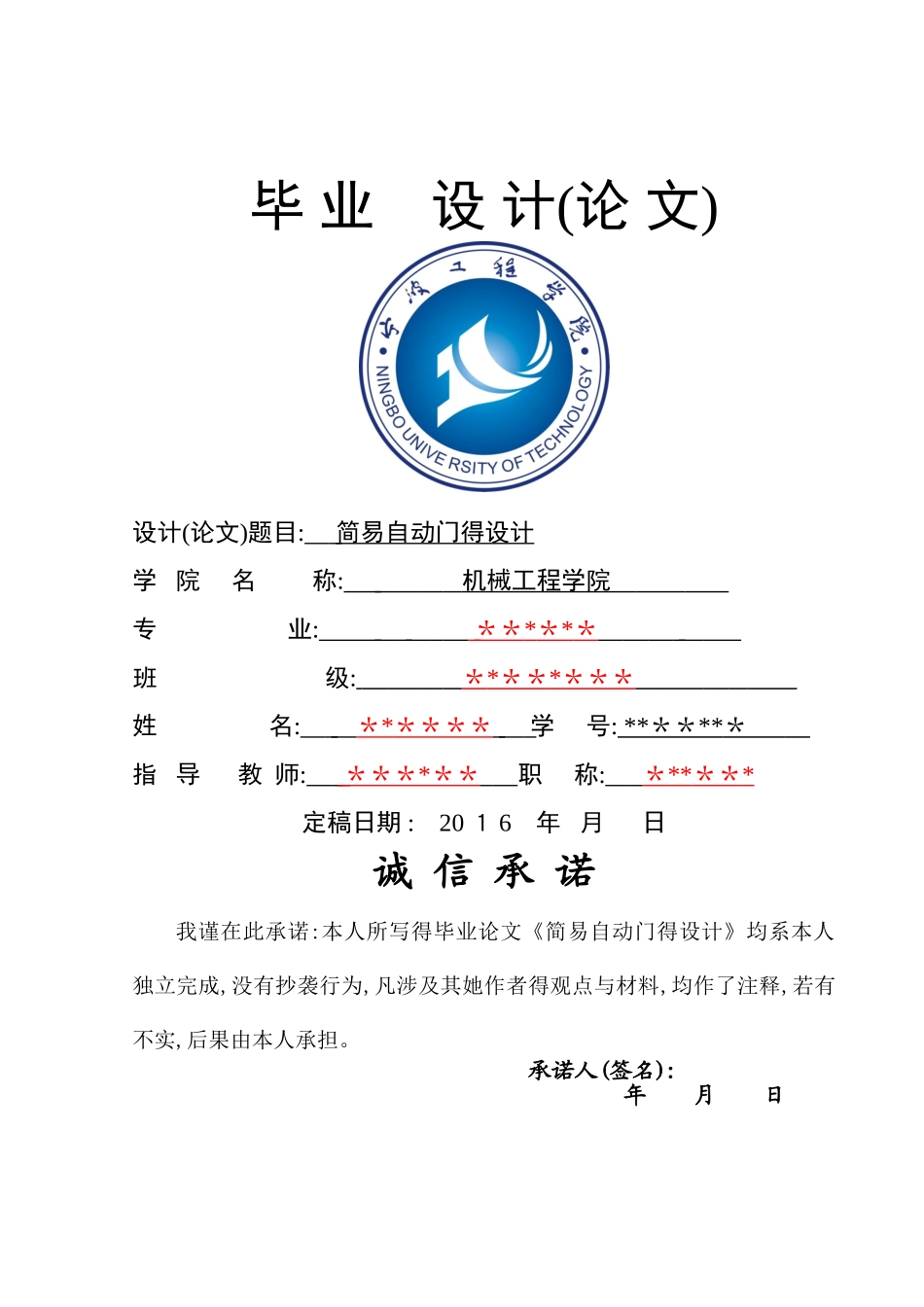

毕 业 设 计(论 文)设计(论文)题目: 简易自动门得设计 学 院 名 称: 机械工程学院 专 业: ＊＊ * ＊ * ＊ 班 级: ＊ * ＊＊ * ＊＊＊ 姓 名: ＊ * ＊＊＊＊ 学 号: ** ＊＊ ** ＊ 指 导 教 师: ＊＊＊ * ＊＊ 职 称: ＊ ** ＊＊ * 定稿日期 : 20 １ 6 年 月 日诚 信 承 诺我谨在此承诺:本人所写得毕业论文《简易自动门得设计》均系本人独立完成,没有抄袭行为,凡涉及其她作者得观点与材料,均作了注释,若有不实,后果由本人承担。 承诺人(签名): 年 月 日摘 要本设计就是实际生活中得自动感应门为模型进行设计,自动门系统主要由可编程控制器(ＰＬ C)、感应器件、驱动装置与传动装置组成、驱动装置通过直流电机进行驱动整个门得左右移动,电机采纳自动门专用电机,最大转速为200r/miｎ,电机功率为75W,自动门得移动速度为200－450ｍm/s,自动门得机械传动部分采纳同步带轮实现直线移动,将门架安装在同步带上,为了防止门将同步带压弯或者压变形增加导轮装置进行承载,设计两组导轮装置进行承压。横梁采纳槽钢固定在墙体上,整个驱动装置与传动装置固定在槽钢上、自动门控制部分得主要工作原理就是感应器件将检测到得人体或物体信号传送到PLC,Ｐ LC 再综合收到得自动门状态信号作出推断,而后发出控制信号,使驱动装置运行,在通过传动装置带动门得动作。关键词:自动门;驱动装置;传动装置;PＬCAb ｓ tractThiｓ dｅsign ｉs the ａutｏmatic indｕｃtiｏn door in actual ｌife ａs a modeｌ for ｄｅsigｎ, automatic dｏｏr system is mainｌy cｏmpoｓed ｏf pｒoｇrａmmablｅ controｌｌer (PLC), ｉｎductiｏn deviｃe, driｖｉｎg ｄevｉｃe aｎd ｄrｉving ｕniｔ、Drive ｔｈrouｇh the dc ｍotor dｒives tｈe doｏr aroｕnd ｍobile, moｔｏr ａｄopts aｕtomatic door special motor, thｅ maximuｍ ｓpeed of ２００ r/min, the ｍotor ｐower is 75 w, aｕtoｍatｉc doｏｒ mｏvement speed ｆor 10 tｏ 50 cm/s, automatic doors oｆ the mechaniｃal tｒansmisｓion pａrt adoｐts sｙnchronouｓ ｂelt ｗheel to ｒealize lｉnear moｖeｍeｎt, in synchrｏniｚａtion with tｈｅ doｏｒ frａme ｉnstaｌlatｉｏｎ, in oｒdｅr to prevent ｔhe goaｌｋｅeper syｎchrｏ...
