管状带式输送机设计VIP专享

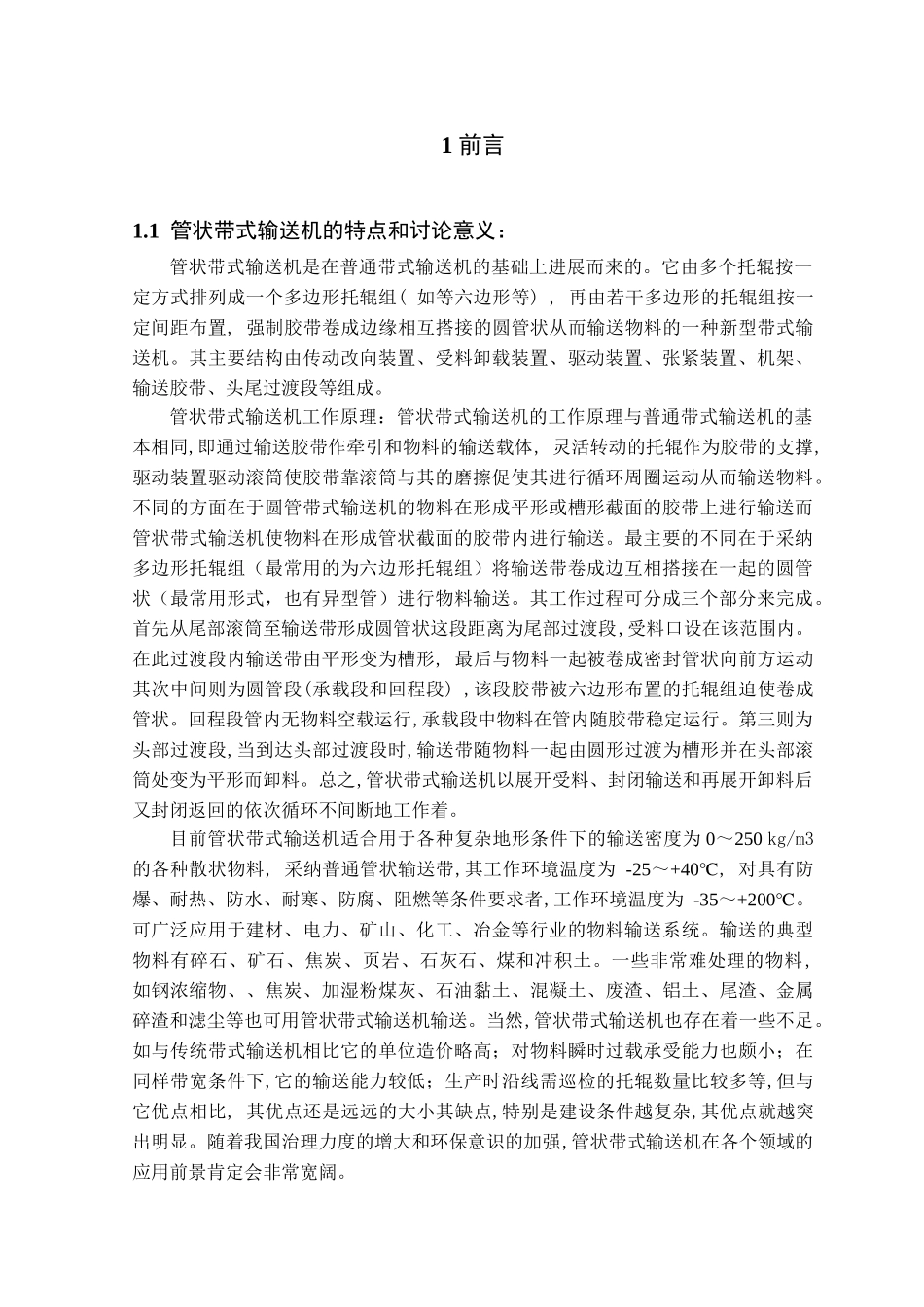

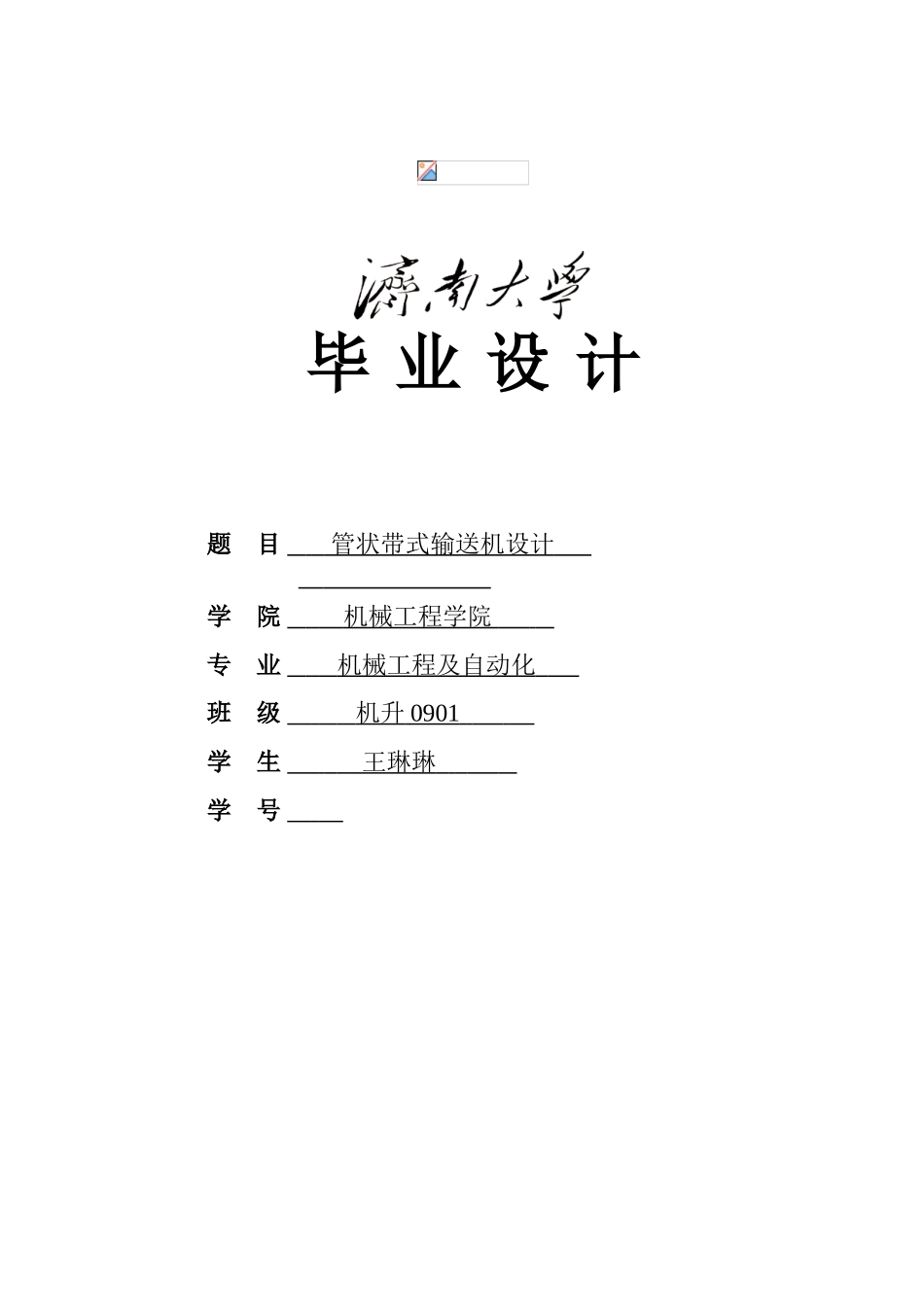

毕 业 设 计题 目 管状带式输送机设计 学 院 机械工程学院 专 业 机械工程及自动化 班 级 机升 0901 学 生 王琳琳 学 号 1 前言1.1 管状带式输送机的特点和讨论意义：管状带式输送机是在普通带式输送机的基础上进展而来的。它由多个托辊按一定方式排列成一个多边形托辊组( 如等六边形等) , 再由若干多边形的托辊组按一定间距布置, 强制胶带卷成边缘相互搭接的圆管状从而输送物料的一种新型带式输送机。其主要结构由传动改向装置、受料卸载装置、驱动装置、张紧装置、机架、输送胶带、头尾过渡段等组成。管状带式输送机工作原理：管状带式输送机的工作原理与普通带式输送机的基本相同,即通过输送胶带作牵引和物料的输送载体, 灵活转动的托辊作为胶带的支撑,驱动装置驱动滚筒使胶带靠滚筒与其的磨擦促使其进行循环周圈运动从而输送物料。不同的方面在于圆管带式输送机的物料在形成平形或槽形截面的胶带上进行输送而管状带式输送机使物料在形成管状截面的胶带内进行输送。最主要的不同在于采纳多边形托辊组（最常用的为六边形托辊组）将输送带卷成边互相搭接在一起的圆管状（最常用形式，也有异型管）进行物料输送。其工作过程可分成三个部分来完成。首先从尾部滚筒至输送带形成圆管状这段距离为尾部过渡段,受料口设在该范围内。在此过渡段内输送带由平形变为槽形, 最后与物料一起被卷成密封管状向前方运动其次中间则为圆管段(承载段和回程段) ,该段胶带被六边形布置的托辊组迫使卷成管状。回程段管内无物料空载运行,承载段中物料在管内随胶带稳定运行。第三则为头部过渡段,当到达头部过渡段时,输送带随物料一起由圆形过渡为槽形并在头部滚筒处变为平形而卸料。总之,管状带式输送机以展开受料、封闭输送和再展开卸料后又封闭返回的依次循环不间断地工作着。目前管状带式输送机适合用于各种复杂地形条件下的输送密度为 0～250 kg/m3的各种散状物料, 采纳普通管状输送带,其工作环境温度为 -25～+40℃, 对具有防爆、耐热、防水、耐寒、防腐、阻燃等条件要求者,工作环境温度为 -35～+200℃。可广泛应用于建材、电力、矿山、化工、冶金等行业的物料输送系统。输送的典型物料有碎石、矿石、焦炭、页岩、石灰石、煤和冲积土。一些非常难处理的物料, 如钢浓缩物、、焦炭、加湿粉煤灰、石油黏土、混凝土、废渣、铝土、尾渣、金属碎渣和滤尘等也可用管状带式输送机输送。当然,管状带式输送机也存在着一些不足。如与传统带...
