管道工程施工工艺及要求VIP专享

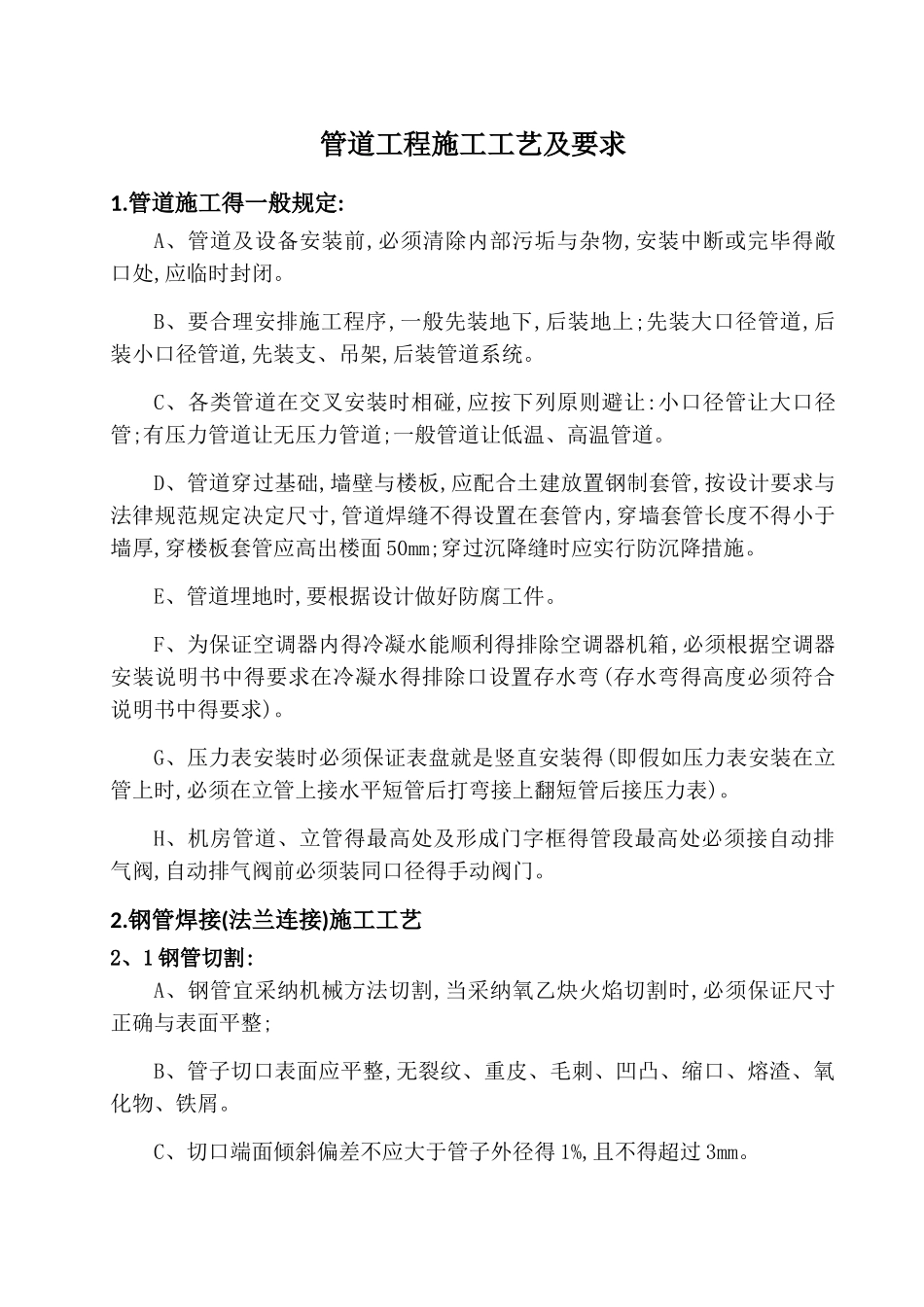

管道工程施工工艺及要求1.管道施工得一般规定:A、管道及设备安装前,必须清除内部污垢与杂物,安装中断或完毕得敞口处,应临时封闭。B、要合理安排施工程序,一般先装地下,后装地上;先装大口径管道,后装小口径管道,先装支、吊架,后装管道系统。C、各类管道在交叉安装时相碰,应按下列原则避让:小口径管让大口径管;有压力管道让无压力管道;一般管道让低温、高温管道。D、管道穿过基础,墙壁与楼板,应配合土建放置钢制套管,按设计要求与法律规范规定决定尺寸,管道焊缝不得设置在套管内,穿墙套管长度不得小于墙厚,穿楼板套管应高出楼面 50mm;穿过沉降缝时应实行防沉降措施。E、管道埋地时,要根据设计做好防腐工件。F、为保证空调器内得冷凝水能顺利得排除空调器机箱,必须根据空调器安装说明书中得要求在冷凝水得排除口设置存水弯(存水弯得高度必须符合说明书中得要求)。G、压力表安装时必须保证表盘就是竖直安装得(即假如压力表安装在立管上时,必须在立管上接水平短管后打弯接上翻短管后接压力表)。H、机房管道、立管得最高处及形成门字框得管段最高处必须接自动排气阀,自动排气阀前必须装同口径得手动阀门。2.钢管焊接(法兰连接)施工工艺2、1 钢管切割:A、钢管宜采纳机械方法切割,当采纳氧乙炔火焰切割时,必须保证尺寸正确与表面平整;B、管子切口表面应平整,无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑。C、切口端面倾斜偏差不应大于管子外径得 1%,且不得超过 3mm。2、2 管道焊接管道焊接应符合现行国家标准《工业金属管道工程施工及验收法律规范》与《现场设备、工业管道焊接工程施工及验收法律规范》得有关规定进行。2、2、1 焊前准备A、工程中所使用得母材及焊接材料,使用前必须进行查核,确认实物与合格证件相符合方可使用。B、焊条必须存放在干燥、通风良好得地方,严防受潮变质,使用前均应做烘干处理。C、 焊缝得设置,应避开应力集中区,并便于焊接。C-1、管道对接焊口得中心面距管子弯曲起点不应小于管子外径,且不小于 100mm,与支吊架边缘得距离不应小于 50mm。C-2、管道两相邻对接焊口中心面间得距离应符合下列要求:C-1-1、公称直径小于 150mm 时,不应小于管子外径;C-1-2、公称直径大于或等于 150mm 时,不应小于 150mm。D、焊件得切割及坡口加工宜采纳机械方法,坡口型式采纳 V 型(尺寸如下表)。管道对接焊口得组对应做到内壁齐平,内壁错边量不宜超过壁厚得 10%,且不大于 2mm。坡口名称管壁厚度坡口尺寸间隙c(mm)钝边p(mm)...
