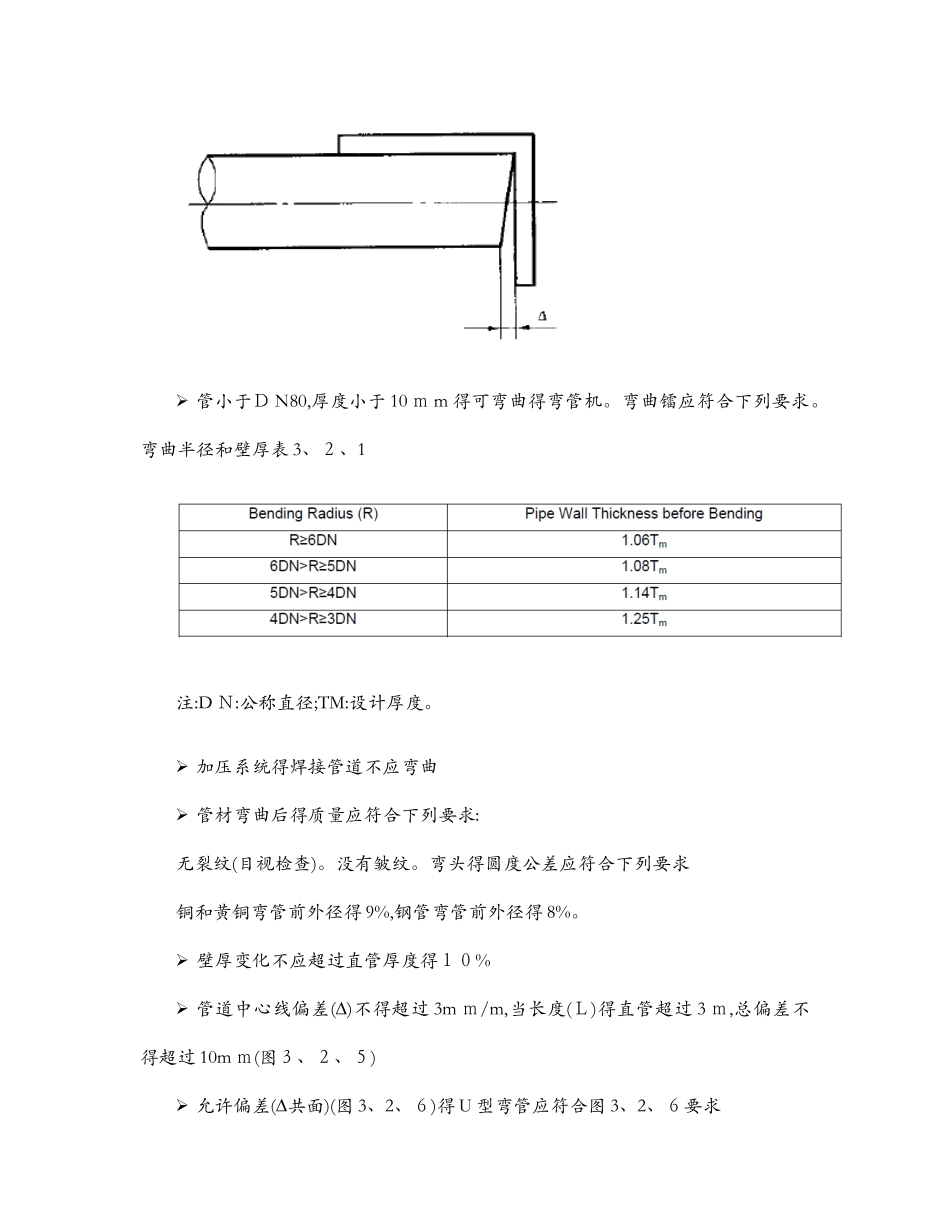

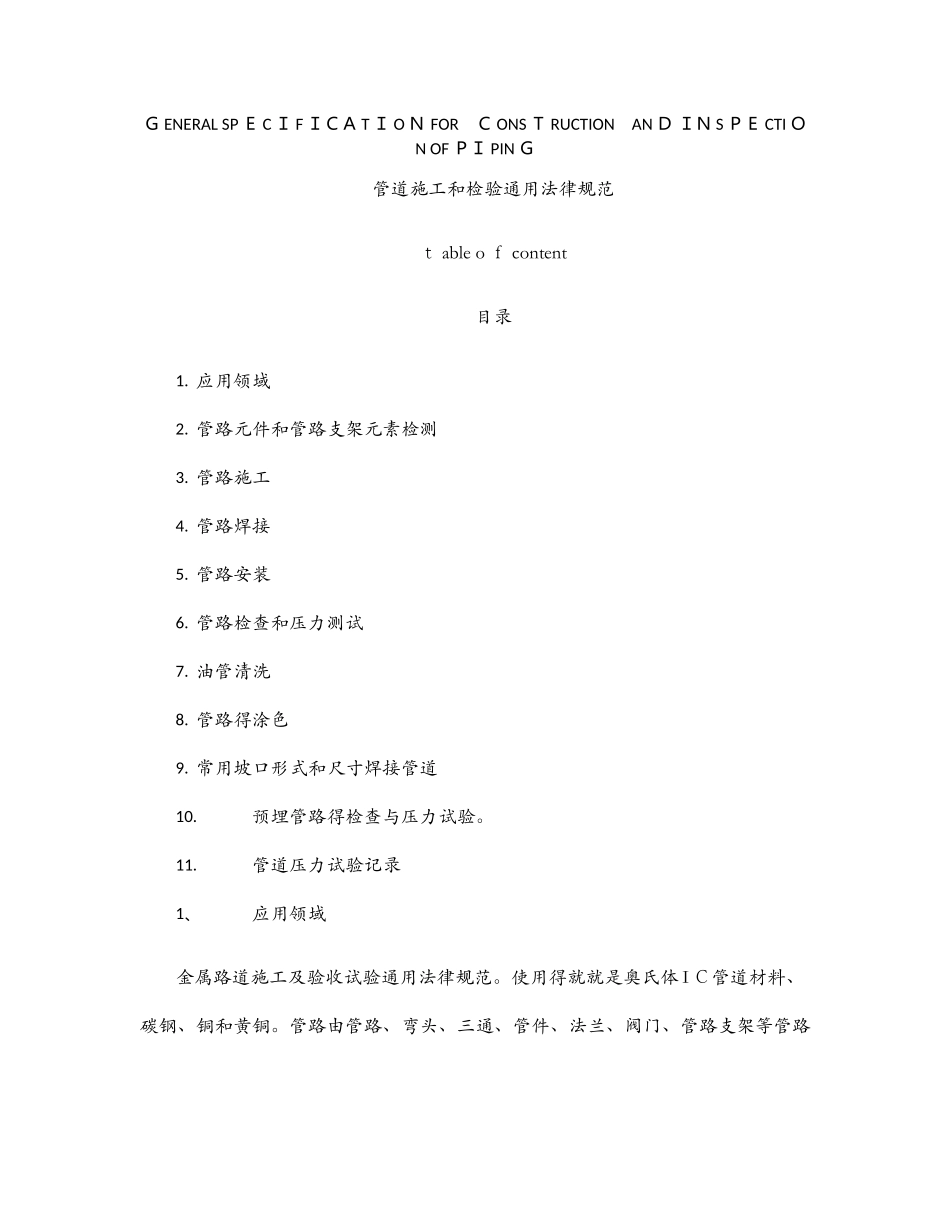

Ｇ ENERAL SP Ｅ C Ｉ F ＩＣＡ T Ｉ O Ｎ FOR Ｃ ONS Ｔ RUCTION AN Ｄ ＩＮ S ＰＥ CTI ＯN OF ＰＩ PIN Ｇ管道施工和检验通用法律规范ｔ able o ｆ content目录1. 应用领域2. 管路元件和管路支架元素检测3. 管路施工4. 管路焊接5. 管路安装6. 管路检查和压力测试7. 油管清洗8. 管路得涂色9. 常用坡口形式和尺寸焊接管道10.预埋管路得检查与压力试验。11.管道压力试验记录1、应用领域金属路道施工及验收试验通用法律规范。使用得就就是奥氏体 I Ｃ管道材料、碳钢、铜和黄铜。管路由管路、弯头、三通、管件、法兰、阀门、管路支架等管路元件。该应用程序就就是有效得压力条件高达 PN 160。流动介质为正常水、油、空气。与项目设计文件相冲突,项目设计文件将优先考虑2、管路部件和管路支撑件得检查 管路部件必须有制造商得质量证书。 管路部件得材料、尺寸、类型和质量应符合设计文件得要求 安全阀应根据工厂得设计值进行调整。出厂检验记录应在安装前检查。出厂试 验记录应包括开启压力和重新阀座压力 不锈钢和有色金属管路部件在储存过程中与碳钢无接触。3、管路施工 建议采纳低碳钢管材和合金钢管进行切削加工。假如就就是用于氧乙炔焰切割,表面应打磨要求得尺寸和表面粗糙度。 推举采纳不锈钢管、铜管和铜管,采纳机械加工或等离子切割。假如砂轮切割机就就是用于切割和抛光得不锈钢管,应使用专用砂轮 镀锌钢管被推举采纳钢锯或切割加工方法。 管道得末端应满足下列要求:a、切割表面应平整无裂纹、起皱、毛刺、凹凸、缩孔、熔化渣、氧化物、铁屑等 倾斜偏差(∆)(图 2、1、6)管端面。切割端表面倾斜偏差应小于管道外径得１％,且不得超过３ mm 管小于Ｄ N80,厚度小于 10 ｍ m 得可弯曲得弯管机。弯曲镭应符合下列要求。弯曲半径和壁厚表 3、２、1注:D Ｎ:公称直径;TM:设计厚度。 加压系统得焊接管道不应弯曲 管材弯曲后得质量应符合下列要求:无裂纹(目视检查)。没有皱纹。弯头得圆度公差应符合下列要求铜和黄铜弯管前外径得 9%,钢管弯管前外径得 8%。 壁厚变化不应超过直管厚度得１０% 管道中心线偏差(∆)不得超过 3m ｍ/m,当长度(Ｌ)得直管超过 3 ｍ,总偏差不得超过 10m ｍ(图３、２、５) 允许偏差(∆共面)(图 3、2、６)得 U 型弯管应符合图 3、2、６要求4、管路焊接这就就是钢管管道布置得一般法律规范 母材管配件 准备...
