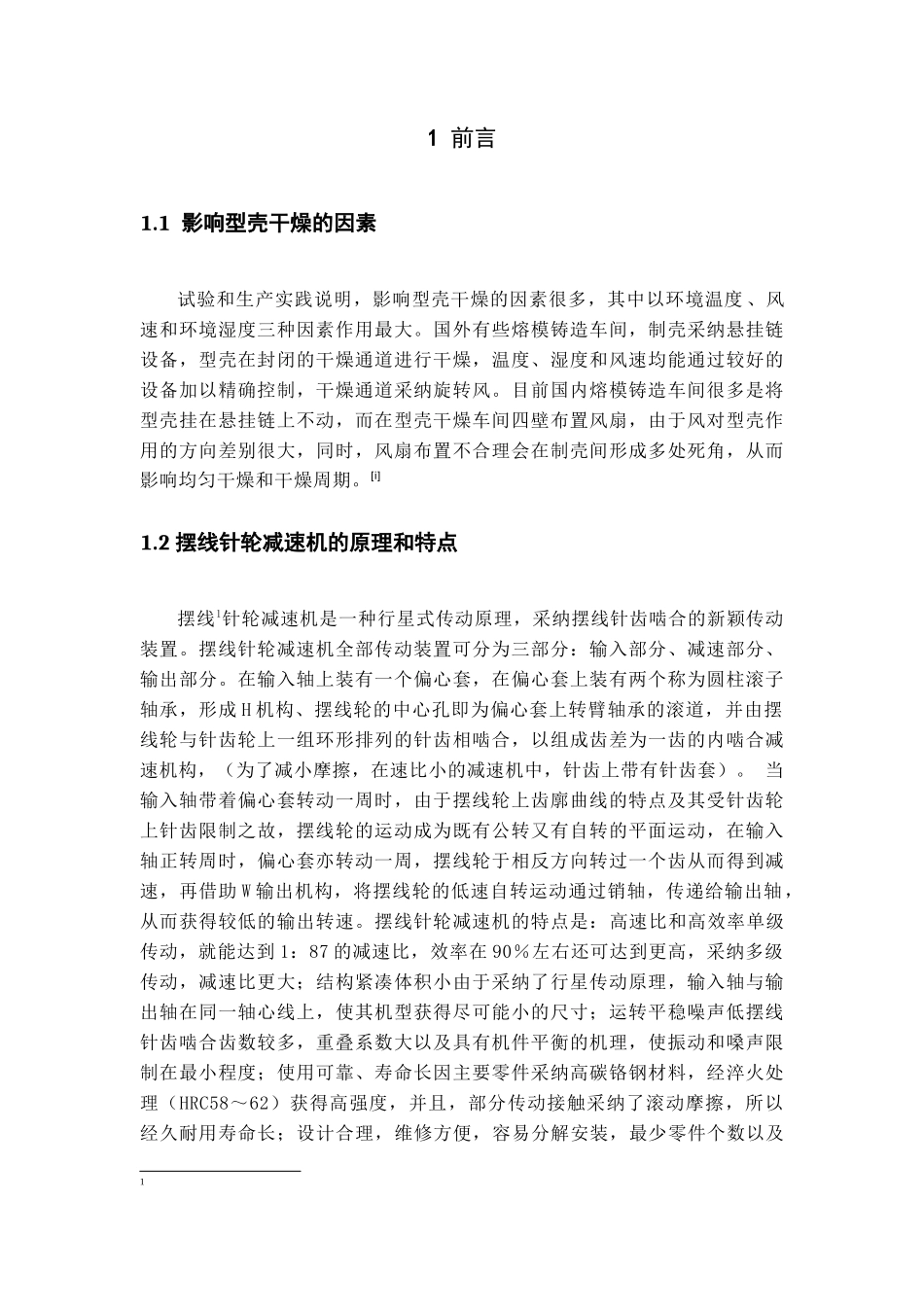

1 前言1.1 影响型壳干燥的因素试验和生产实践说明，影响型壳干燥的因素很多，其中以环境温度 、风速和环境湿度三种因素作用最大。国外有些熔模铸造车间，制壳采纳悬挂链设备，型壳在封闭的干燥通道进行干燥，温度、湿度和风速均能通过较好的设备加以精确控制，干燥通道采纳旋转风。目前国内熔模铸造车间很多是将型壳挂在悬挂链上不动，而在型壳干燥车间四壁布置风扇，由于风对型壳作用的方向差别很大，同时，风扇布置不合理会在制壳间形成多处死角，从而影响均匀干燥和干燥周期。[i]1.2 摆线针轮减速机的原理和特点摆线1针轮减速机是一种行星式传动原理，采纳摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个偏心套，在偏心套上装有两个称为圆柱滚子轴承，形成 H 机构、摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。 当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助 W 输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。摆线针轮减速机的特点是：高速比和高效率单级传动，就能达到 1：87 的减速比，效率在 90％左右还可达到更高，采纳多级传动，减速比更大；结构紧凑体积小由于采纳了行星传动原理，输入轴与输出轴在同一轴心线上，使其机型获得尽可能小的尺寸；运转平稳噪声低摆线针齿啮合齿数较多，重叠系数大以及具有机件平衡的机理，使振动和嗓声限制在最小程度；使用可靠、寿命长因主要零件采纳高碳铬钢材料，经淬火处理（HRC58～62）获得高强度，并且，部分传动接触采纳了滚动摩擦，所以经久耐用寿命长；设计合理，维修方便，容易分解安装，最少零件个数以及1简单的润滑，使摆线针轮减速机深采纳户的信赖。1.3 干燥线的设计方案方案设计：先将熔模铸造型壳制作工艺了解，找出影响加工工艺的因素。影响型壳干燥的因素有温度湿度和风速。通过分析可以将干燥线在封闭空间里控制里面的温度和湿度，再在里面安装风扇。干燥线国内的设备大多是不动的，通过风扇将其干燥，这会造成一定的死角使型壳干燥不...
