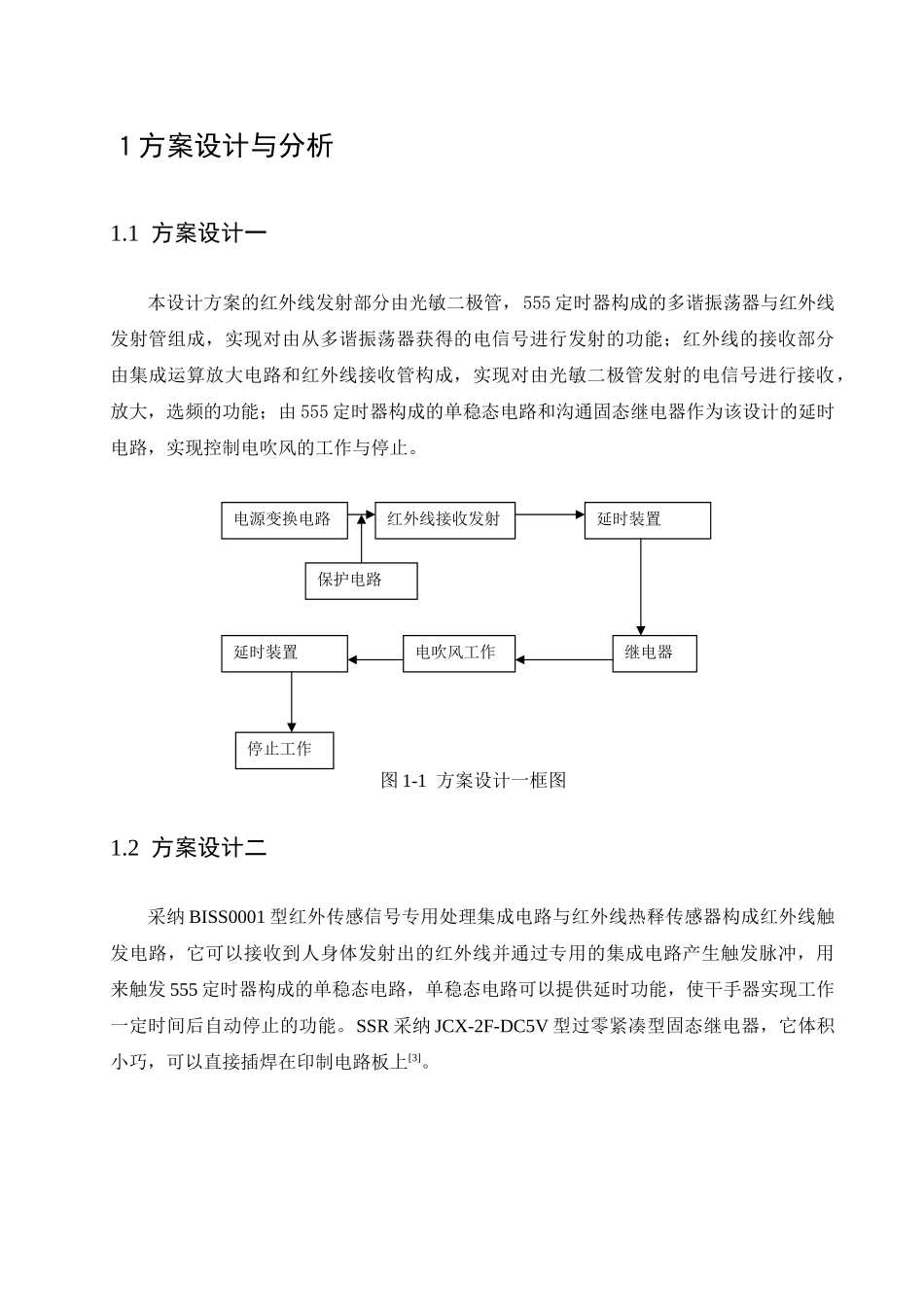

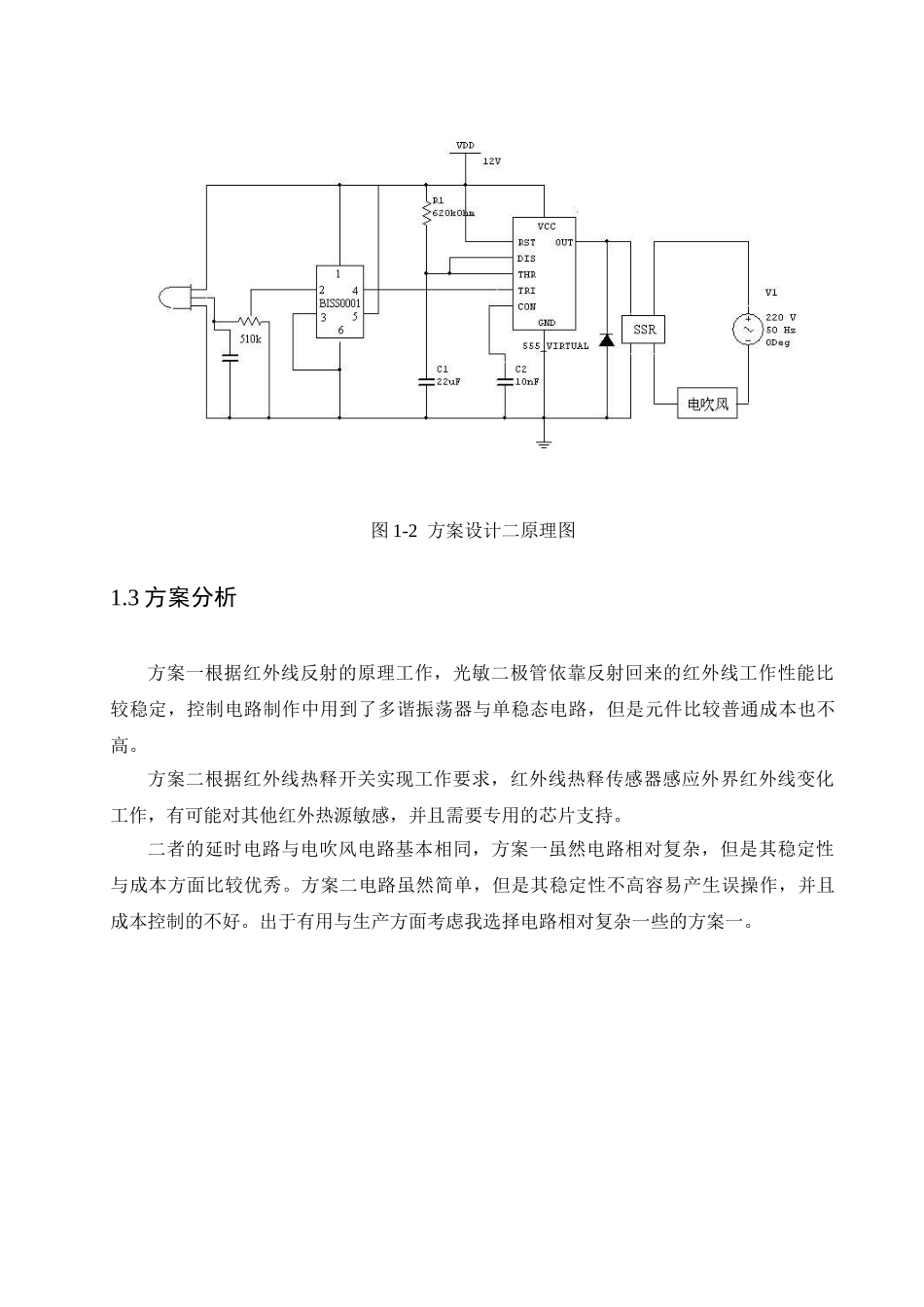

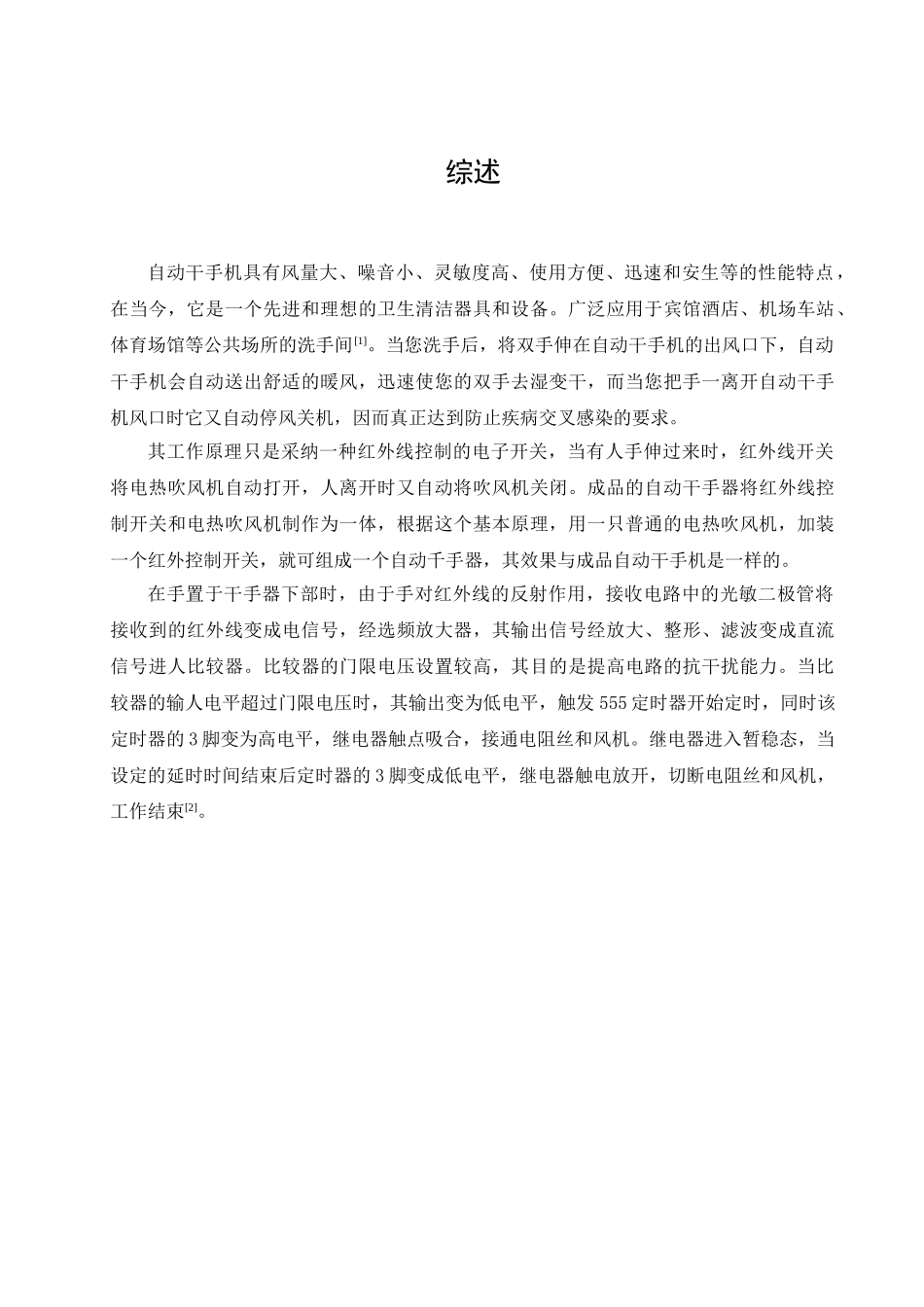

综述自动干手机具有风量大、噪音小、灵敏度高、使用方便、迅速和安生等的性能特点，在当今，它是一个先进和理想的卫生清洁器具和设备。广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间[1]。当您洗手后，将双手伸在自动干手机的出风口下，自动干手机会自动送出舒适的暖风，迅速使您的双手去湿变干，而当您把手一离开自动干手机风口时它又自动停风关机，因而真正达到防止疾病交叉感染的要求。其工作原理只是采纳一种红外线控制的电子开关，当有人手伸过来时，红外线开关将电热吹风机自动打开，人离开时又自动将吹风机关闭。成品的自动干手器将红外线控制开关和电热吹风机制作为一体，根据这个基本原理，用一只普通的电热吹风机，加装一个红外控制开关，就可组成一个自动千手器，其效果与成品自动干手机是一样的。在手置于干手器下部时，由于手对红外线的反射作用，接收电路中的光敏二极管将接收到的红外线变成电信号，经选频放大器，其输出信号经放大、整形、滤波变成直流信号进人比较器。比较器的门限电压设置较高，其目的是提高电路的抗干扰能力。当比较器的输人电平超过门限电压时，其输出变为低电平，触发 555 定时器开始定时，同时该定时器的 3 脚变为高电平，继电器触点吸合，接通电阻丝和风机。继电器进入暂稳态，当设定的延时时间结束后定时器的 3 脚变成低电平，继电器触电放开，切断电阻丝和风机，工作结束[2]。 １方案设计与分析1.1 方案设计一本设计方案的红外线发射部分由光敏二极管，555 定时器构成的多谐振荡器与红外线发射管组成，实现对由从多谐振荡器获得的电信号进行发射的功能；红外线的接收部分由集成运算放大电路和红外线接收管构成，实现对由光敏二极管发射的电信号进行接收，放大，选频的功能；由 555 定时器构成的单稳态电路和沟通固态继电器作为该设计的延时电路，实现控制电吹风的工作与停止。图 1-1 方案设计一框图1.2 方案设计二采纳 BISS0001 型红外传感信号专用处理集成电路与红外线热释传感器构成红外线触发电路，它可以接收到人身体发射出的红外线并通过专用的集成电路产生触发脉冲，用来触发 555 定时器构成的单稳态电路，单稳态电路可以提供延时功能，使干手器实现工作一定时间后自动停止的功能。SSR 采纳 JCX-2F-DC5V 型过零紧凑型固态继电器，它体积小巧，可以直接插焊在印制电路板上[3]。电源变换电路红外线接收发射停止工作延时装置继电器电吹风工作延时装置保护电路图 1-2...
