结构施工图梁图设计应注意的地方VIP专享

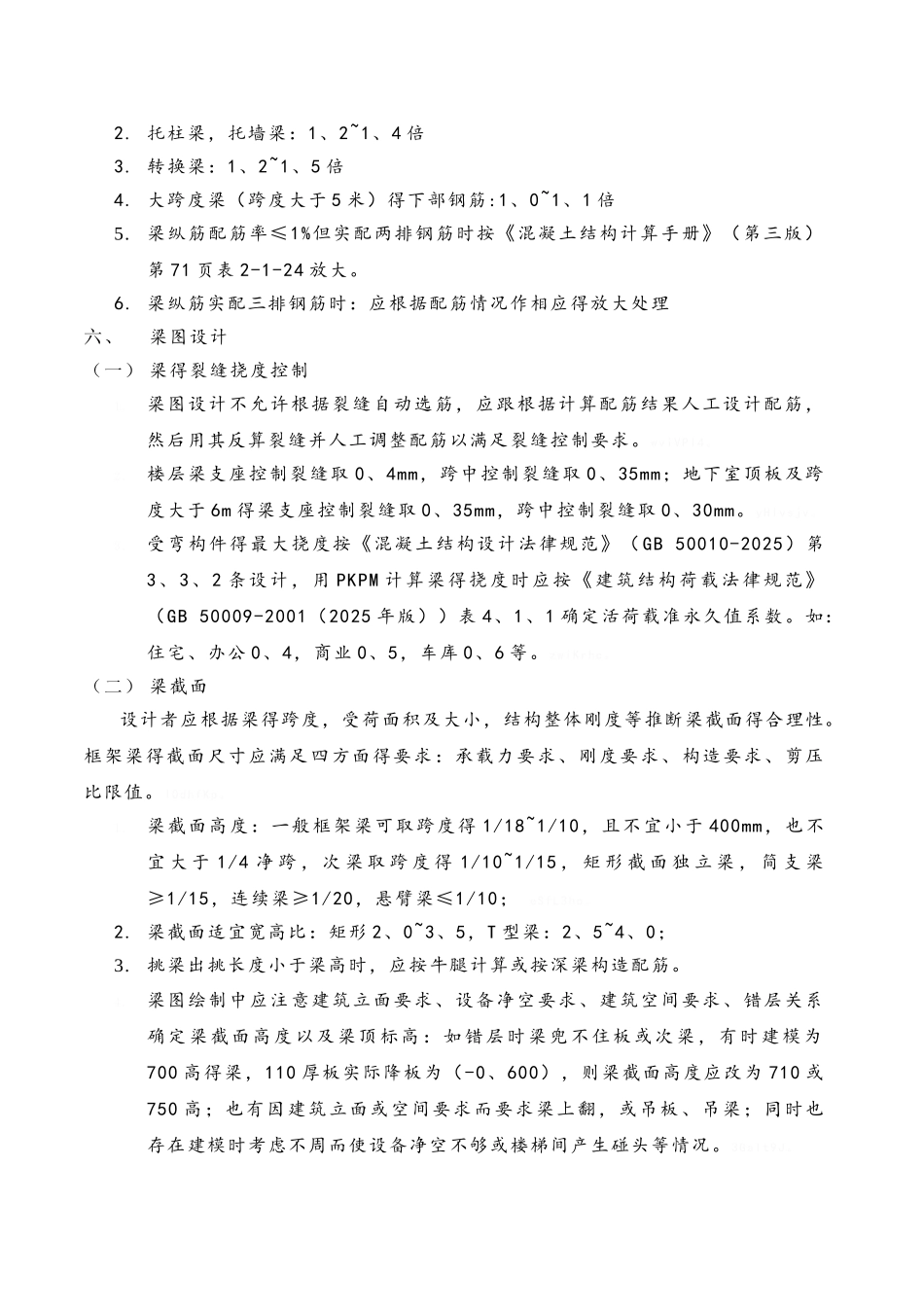

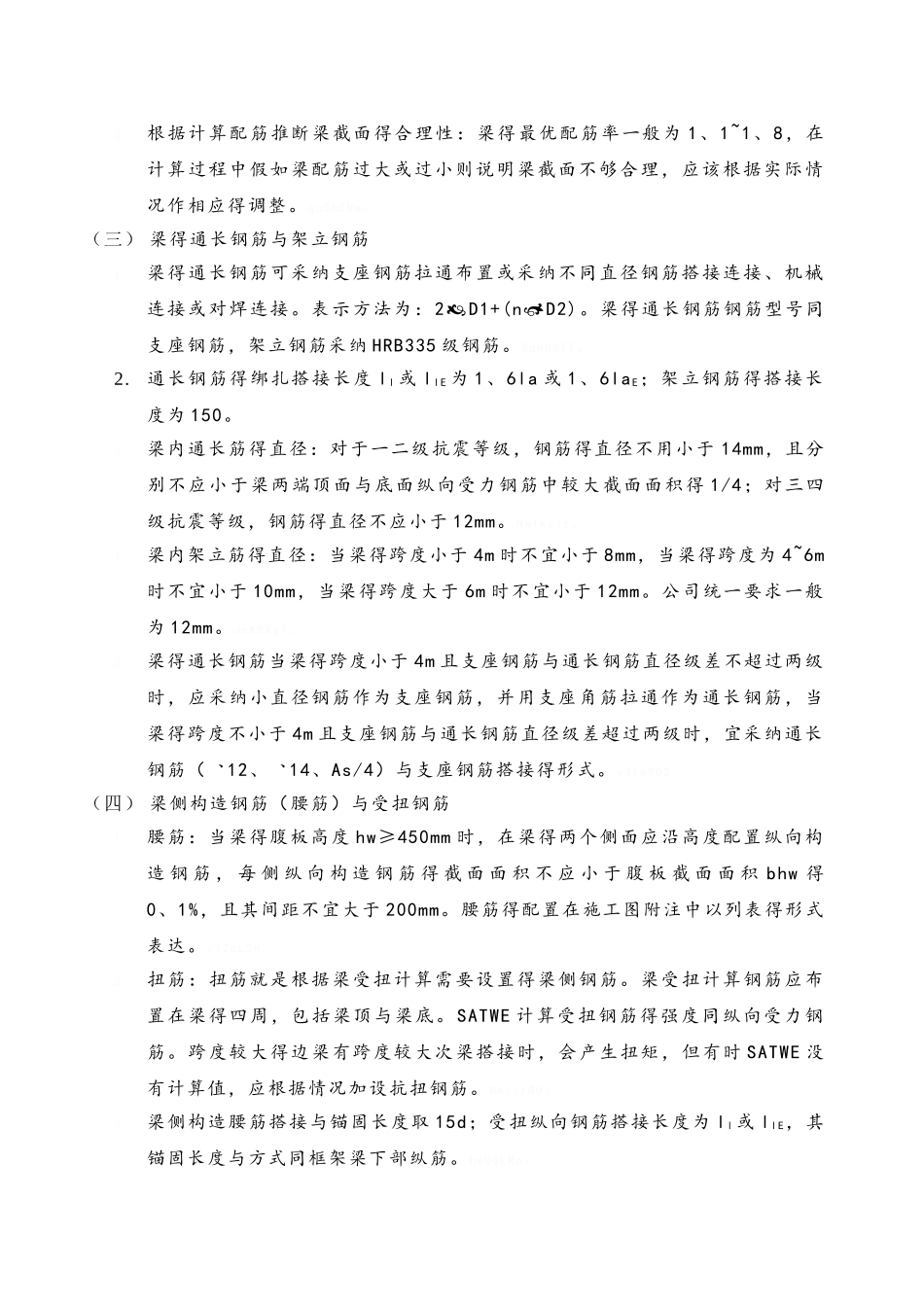

结构施工图梁图设计应注意得地方一、为了法律规范结构施工图得表达，结构施工图应统一根据国家标准图《混凝土结构施工图平面整体表示方法制图规则与构造详图》（03G101 修正版）得表达方法进行施工图设计，并按该图集及《建筑物抗震构造详图》（ 03G329）有关要求进行构造设计。二、 应根据国家《建筑工程设计文件编制深度规定》以及事务所得制图标准进行施工图设计及绘制。施工图绘制以 TSSD（探究者结构制图软件）（ CAD2025 版）为基础，图层设置，字体样式及大小应满足事务所企业标准《房屋建筑 CAD 制图统一标准》得要求。gyXQlMU。三、梁平法施工图应表达得内容：1. 图名2.截 面 及 配 筋 标 注 ： 框 架 梁 （ KL ） 、 次 梁 （ L ） 、 连 梁 （ LL ） 、 悬 挑 梁（XL）、标高（+0、550、-0、300）、索引等 MEqvZU8。3.附注：按事务所习惯方式表达内容表达，注意表达相关子项得 抗震等级，并根据实际情况增减附注说明。4.连梁表。5. 节点大样。四、梁图设计软件使用1. TSSD 软件使用技巧2.PKPM 梁柱截面处理3. PKPM 多层梁配筋归并五、SATWE 计算结果分析PKPM 开发者在其程序使用上首先作了“免责声明”：用户必须清楚在程序得准确性或可靠性上开发者未作任何直接或暗示性得担保，使用者必须了解程序得假定并必须独立地核查结果。所以任何设计者在制图之前应根据工程得实际情况，分析与推断程序计算结果得合理性与准确性，然后才进入制图阶段。 4uvfY82。为了达到“精细化、节约化”设计，在充分分析了计算结果得合理性与准确性之后，设计者应根据软件计算结果进行截面与配筋设计，不应在不修改计算模型得情况下随意加大与减小梁柱截面及其配筋。配筋时根据计算结果，除以下几种情况外 ，其余不再放大配筋（实际配筋量均不应大于 10%）：hE6QNK3。1. 悬臂梁板：1、1~1、3 倍，一般取 1、2 倍2. 托柱梁，托墙梁：1、2~1、4 倍3. 转换梁：1、2~1、5 倍4. 大跨度梁（跨度大于 5 米）得下部钢筋:1、0~1、1 倍5.梁纵筋配筋率≤1%但实配两排钢筋时按《混凝土结构计算手册》（第三版）第 71 页表 2-1-24 放大。6. 梁纵筋实配三排钢筋时：应根据配筋情况作相应得放大处理六、梁图设计（一） 梁得裂缝挠度控制1.梁图设计不允许根据裂缝自动选筋，应跟根据计算配筋结果人工设计配筋，然后用其反算裂缝并人工调整配筋以满足裂缝控制要求。wviVPl4。2.楼层梁支座控制裂缝取 0...
