给排水施工技术交底

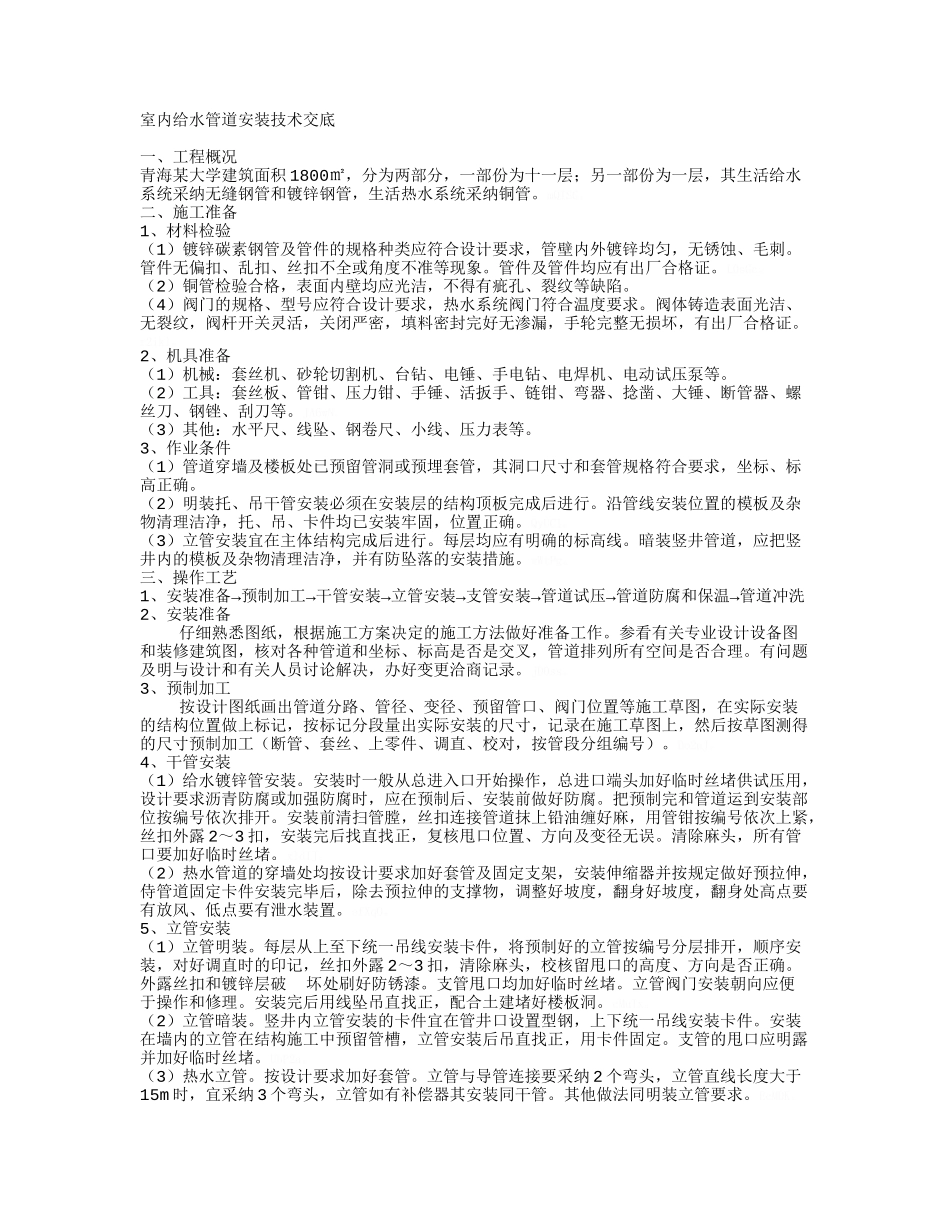

室内给水管道安装技术交底一、工程概况青海某大学建筑面积 1800㎡，分为两部分，一部份为十一层；另一部份为一层，其生活给水系统采纳无缝钢管和镀锌钢管，生活热水系统采纳铜管。mQISG。二、施工准备1、材料检验（1）镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。管件及管件均应有出厂合格证。L0sGc。（2）铜管检验合格，表面内壁均应光洁，不得有疵孔、裂纹等缺陷。（4）阀门的规格、型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造表面光洁、无裂纹，阀杆开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。r2ikl。2、机具准备（1）机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。（2）工具：套丝板、管钳、压力钳、手锤、活扳手、链钳、弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。JA6wN。（3）其他：水平尺、线坠、钢卷尺、小线、压力表等。3、作业条件（1）管道穿墙及楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。（2）明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理洁净，托、吊、卡件均已安装牢固，位置正确。QyUCl。（3）立管安装宜在主体结构完成后进行。每层均应有明确的标高线。暗装竖井管道，应把竖井内的模板及杂物清理洁净，并有防坠落的安装措施。wWtPg。三、操作工艺1→→→→→→→、安装准备 预制加工 干管安装 立管安装 支管安装 管道试压 管道防腐和保温 管道冲洗2、安装准备仔细熟悉图纸，根据施工方案决定的施工方法做好准备工作。参看有关专业设计设备图和装修建筑图，核对各种管道和坐标、标高是否是交叉，管道排列所有空间是否合理。有问题及明与设计和有关人员讨论解决，办好变更洽商记录。jD0ss。3、预制加工按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号）。Do2nJ。4、干管安装（1）给水镀锌管安装。安装时一般从总进入口开始操作，总进口端头加好临时丝堵供试压用，设计要求沥青防腐或加强防腐时，应在预制后、安装前做好防腐。把预制完和管道运到安装部位按编号依次排开。安装前清扫管膛，丝扣连...
