给排水水工程

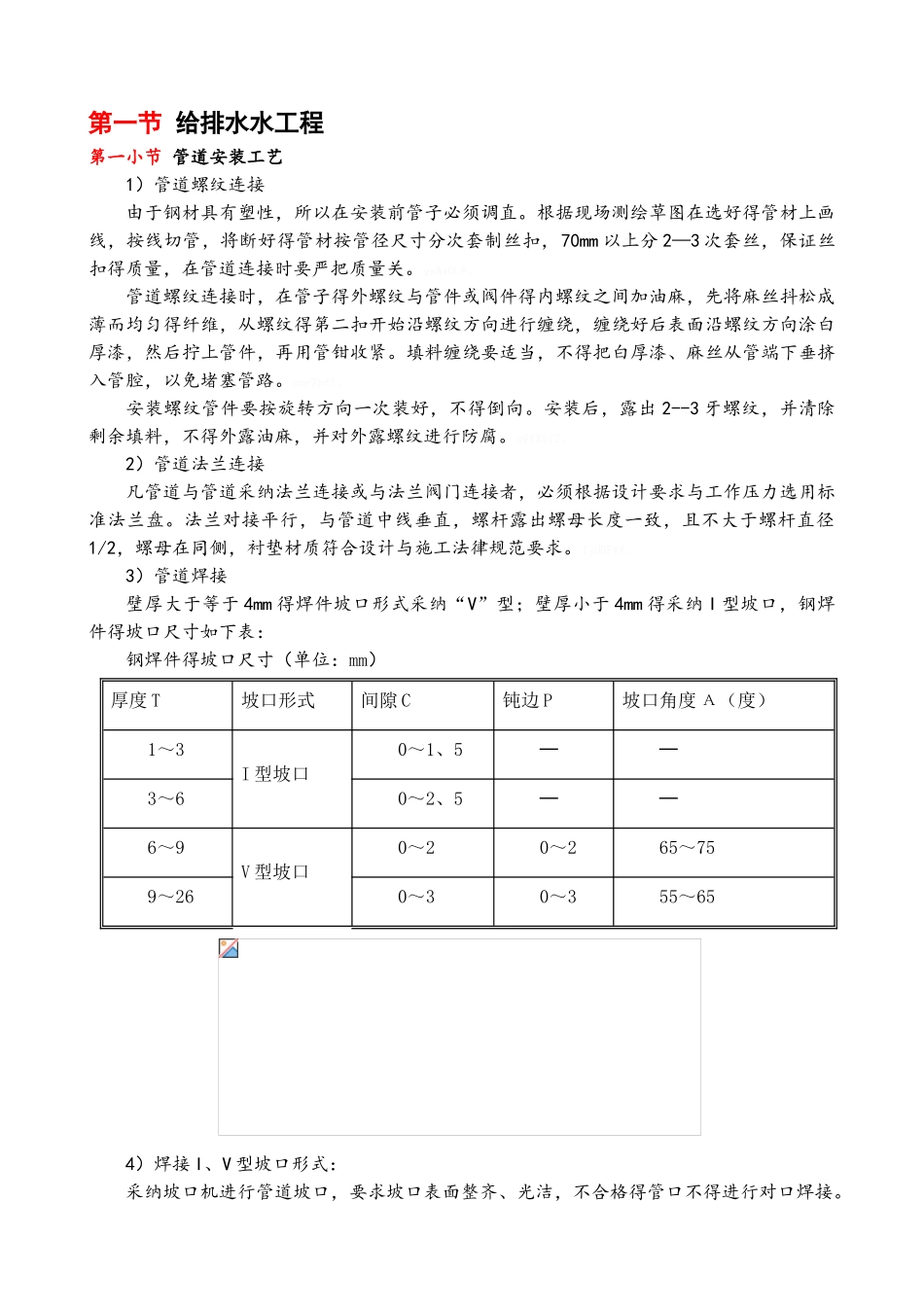

第一节 给排水水工程第一小节 管道安装工艺1）管道螺纹连接 由于钢材具有塑性，所以在安装前管子必须调直。根据现场测绘草图在选好得管材上画线，按线切管，将断好得管材按管径尺寸分次套制丝扣，70mm 以上分 2—3 次套丝，保证丝扣得质量，在管道连接时要严把质量关。yxAxOLP。管道螺纹连接时，在管子得外螺纹与管件或阀件得内螺纹之间加油麻，先将麻丝抖松成薄而均匀得纤维，从螺纹得第二扣开始沿螺纹方向进行缠绕，缠绕好后表面沿螺纹方向涂白厚漆，然后拧上管件，再用管钳收紧。填料缠绕要适当，不得把白厚漆、麻丝从管端下垂挤入管腔，以免堵塞管路。mqrZbfl。安装螺纹管件要按旋转方向一次装好，不得倒向。安装后，露出 2--3 牙螺纹，并清除剩余填料，不得外露油麻，并对外露螺纹进行防腐。o9fXtl2。2）管道法兰连接凡管道与管道采纳法兰连接或与法兰阀门连接者，必须根据设计要求与工作压力选用标准法兰盘。法兰对接平行，与管道中线垂直，螺杆露出螺母长度一致，且不大于螺杆直径1/2，螺母在同侧，衬垫材质符合设计与施工法律规范要求。TjUDFYf。3）管道焊接壁厚大于等于 4mm 得焊件坡口形式采纳“V”型；壁厚小于 4mm 得采纳 I 型坡口，钢焊件得坡口尺寸如下表：钢焊件得坡口尺寸（单位：mm）厚度 T坡口形式间隙 C钝边 P坡口角度 Α（度）1～3I 型坡口0～1、5──3～60～2、5──6～9V 型坡口0～20～265～759～260～30～355～654）焊接 I、V 型坡口形式：采纳坡口机进行管道坡口，要求坡口表面整齐、光洁，不合格得管口不得进行对口焊接。管道对口时必须外壁平齐，用钢直尺紧靠一侧管道外表面，在距焊口 200mm 另一侧管道外表面处测量，管道与管件之间得对口，也要做到外壁平齐。Obfs6b2。钢管对好口后进行点固焊，点固焊与第一层焊接厚度一致，但不超过管壁厚得 70%，其焊缝根部必须焊透，点焊位置均匀对称。点焊长度与间距如下表：5SdBoX7。钢管接口点焊长度与点数（单位：mm）管 径DN(MM)点 焊 长 度(MM)点焊点数(处)管 径DN(MM)点焊长度(MM)点焊点数(处)80～15015～303600～70060～706200～30040～504800 以上80～100一般间 400MM 左右350～50050～605采纳多面焊时，在焊下一层之前，将上一层得焊渣及金属飞溅物清理洁净。各层引弧点与熄弧点均错开 20mm 或错开 30°角。5OiJ2NR。焊缝均满焊，焊接后立即将焊缝上得焊渣、氧化物清除，每个焊缝在焊接完成后立即标记出焊工得标识。5）PP-R 管热熔...
