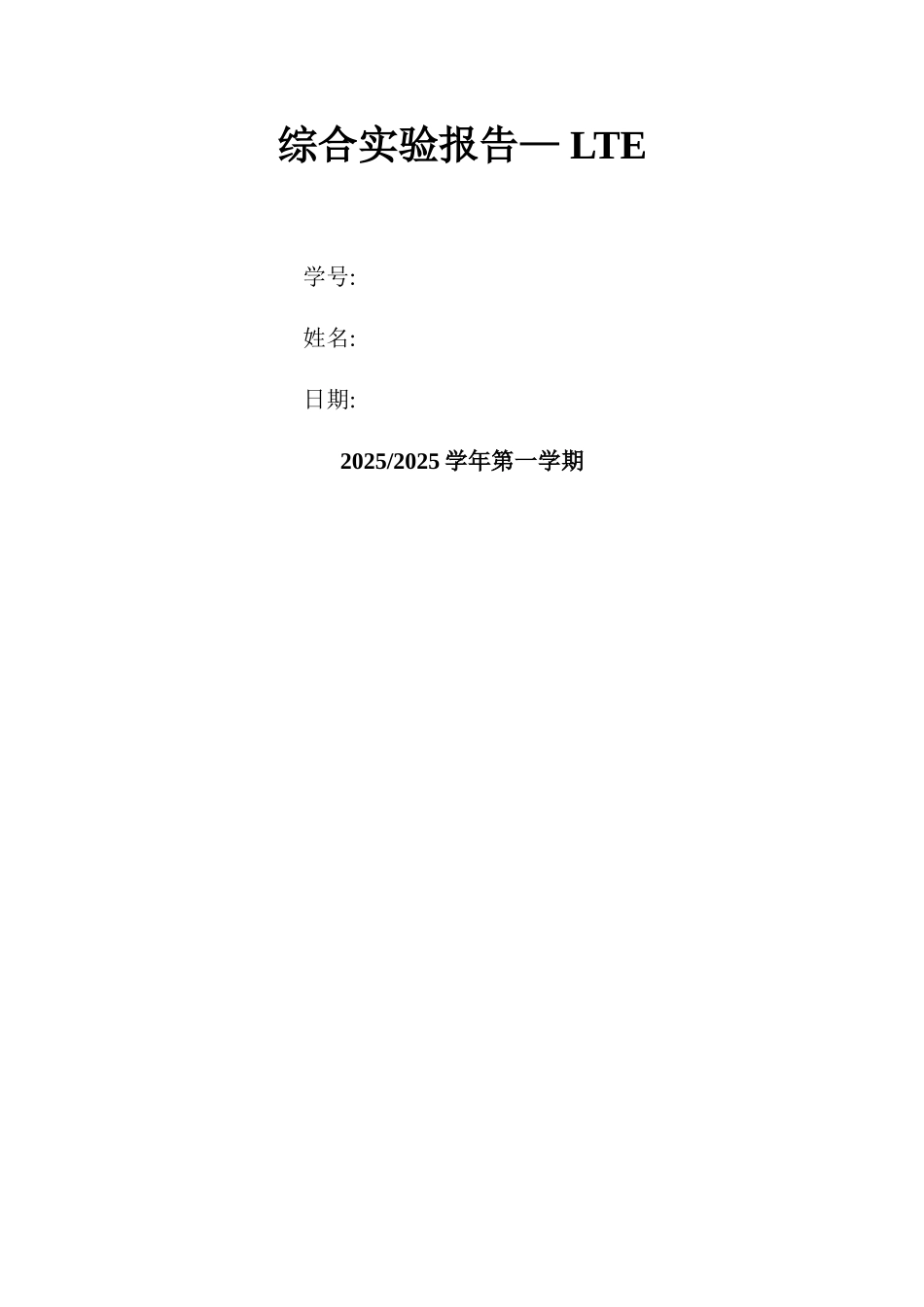

综合实验报告LTE仿真实验

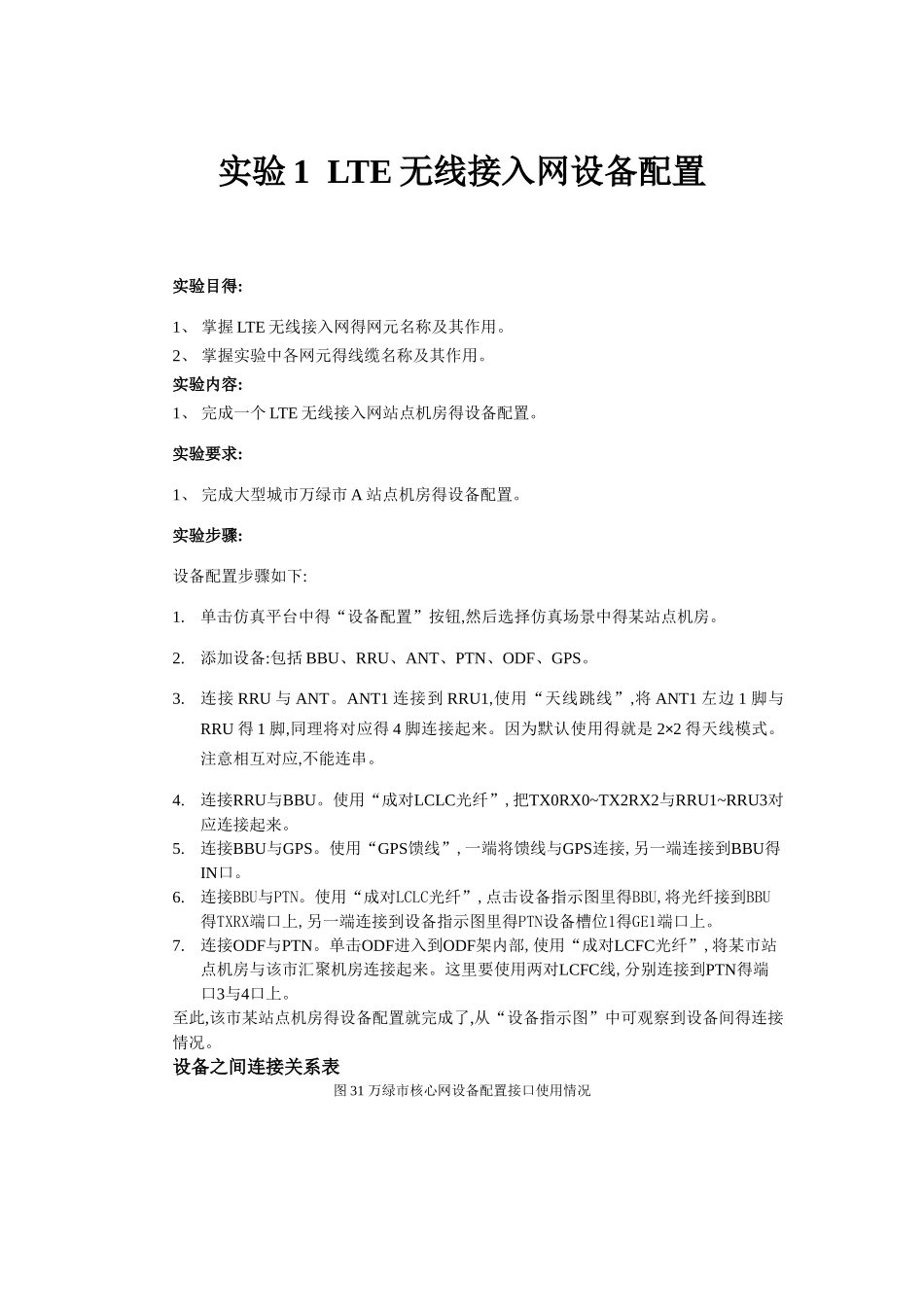

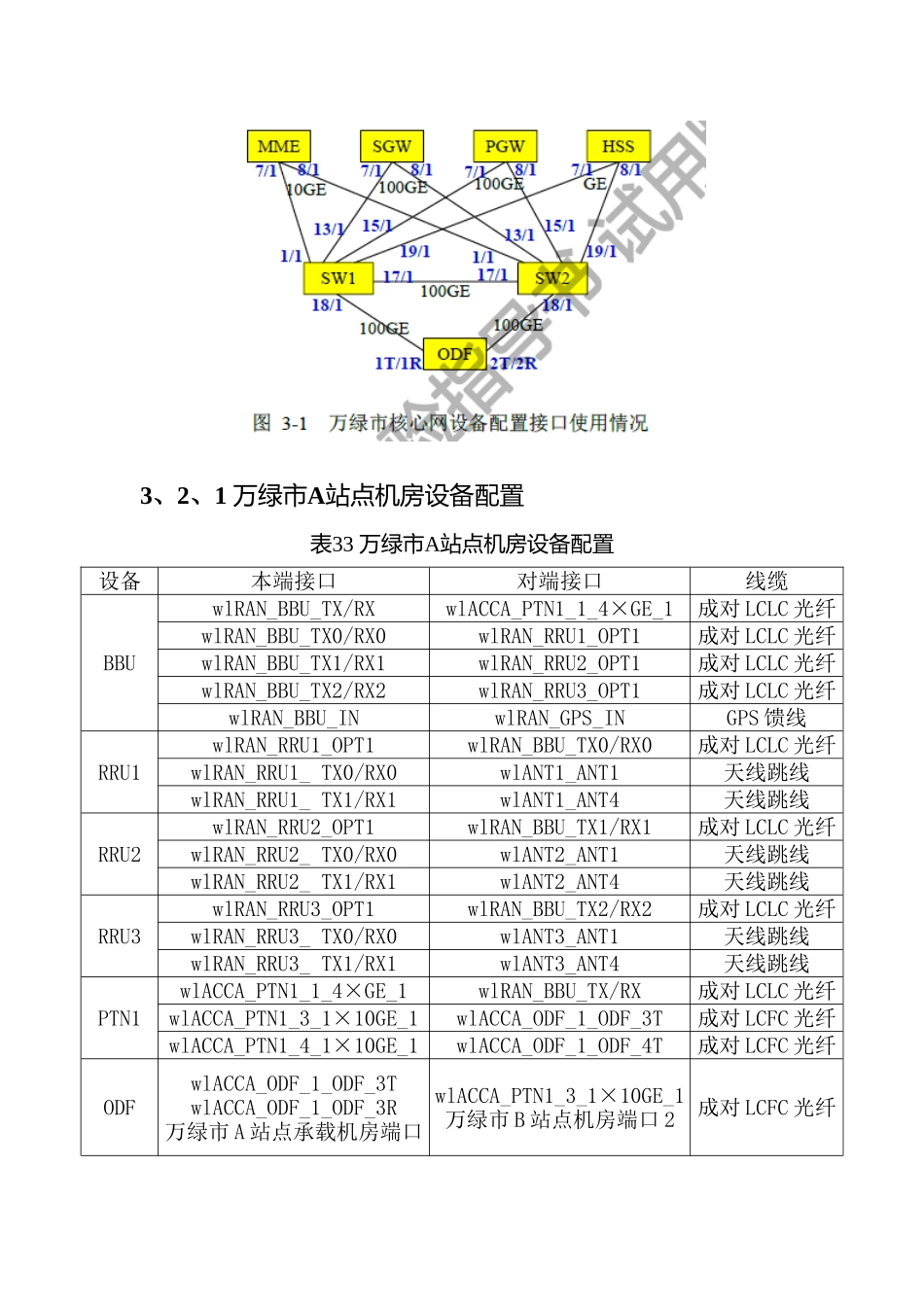

综合实验报告— LTE学号: 姓名: 日期: 2025/2025 学年第一学期实验 1 LTE 无线接入网设备配置实验目得:1、 掌握 LTE 无线接入网得网元名称及其作用。2、 掌握实验中各网元得线缆名称及其作用。实验内容:1、 完成一个 LTE 无线接入网站点机房得设备配置。实验要求:1、 完成大型城市万绿市 A 站点机房得设备配置。实验步骤:设备配置步骤如下:1.单击仿真平台中得“设备配置”按钮,然后选择仿真场景中得某站点机房。2.添加设备:包括 BBU、RRU、ANT、PTN、ODF、GPS。3.连接 RRU 与 ANT。ANT1 连接到 RRU1,使用“天线跳线”,将 ANT1 左边 1 脚与RRU 得 1 脚,同理将对应得 4 脚连接起来。因为默认使用得就是 2×2 得天线模式。注意相互对应,不能连串。4.连接RRU与BBU。使用“成对LCLC光纤”,把TX0RX0~TX2RX2与RRU1~RRU3对应连接起来。5.连接BBU与GPS。使用“GPS馈线”,一端将馈线与GPS连接,另一端连接到BBU得IN口。6.连接BBU与PTN。使用“成对LCLC光纤”,点击设备指示图里得BBU,将光纤接到BBU得TXRX端口上,另一端连接到设备指示图里得PTN设备槽位1得GE1端口上。7.连接ODF与PTN。单击ODF进入到ODF架内部,使用“成对LCFC光纤”,将某市站点机房与该市汇聚机房连接起来。这里要使用两对LCFC线,分别连接到PTN得端口3与4口上。至此,该市某站点机房得设备配置就完成了,从“设备指示图”中可观察到设备间得连接情况。设备之间连接关系表 图 31 万绿市核心网设备配置接口使用情况3、2、1 万绿市A站点机房设备配置表33 万绿市A站点机房设备配置设备本端接口对端接口线缆BBUwlRAN_BBU_TX/RXwlACCA_PTN1_1_4×GE_1成对 LCLC 光纤wlRAN_BBU_TX0/RX0wlRAN_RRU1_OPT1成对 LCLC 光纤wlRAN_BBU_TX1/RX1wlRAN_RRU2_OPT1成对 LCLC 光纤wlRAN_BBU_TX2/RX2wlRAN_RRU3_OPT1成对 LCLC 光纤wlRAN_BBU_INwlRAN_GPS_INGPS 馈线RRU1wlRAN_RRU1_OPT1wlRAN_BBU_TX0/RX0成对 LCLC 光纤wlRAN_RRU1_ TX0/RX0wlANT1_ANT1天线跳线wlRAN_RRU1_ TX1/RX1wlANT1_ANT4天线跳线RRU2wlRAN_RRU2_OPT1wlRAN_BBU_TX1/RX1成对 LCLC 光纤wlRAN_RRU2_ TX0/RX0wlANT2_ANT1天线跳线wlRAN_RRU2_ TX1/RX1wlANT2_ANT4天线跳线RRU3wlRAN_RRU3_OPT1wlRAN_BBU_TX2/RX2成对 LCLC 光纤wlRAN_RRU3_ TX0/RX0wlANT3_ANT1天线跳线wlRAN_RRU3_ TX1/RX1wlANT3_ANT4天线跳线PTN1wlACCA_PTN1_1_4×GE_1wlRAN_BBU_TX/RX成对 LCLC 光纤wlACCA_PTN1_3_1×10GE_1...
