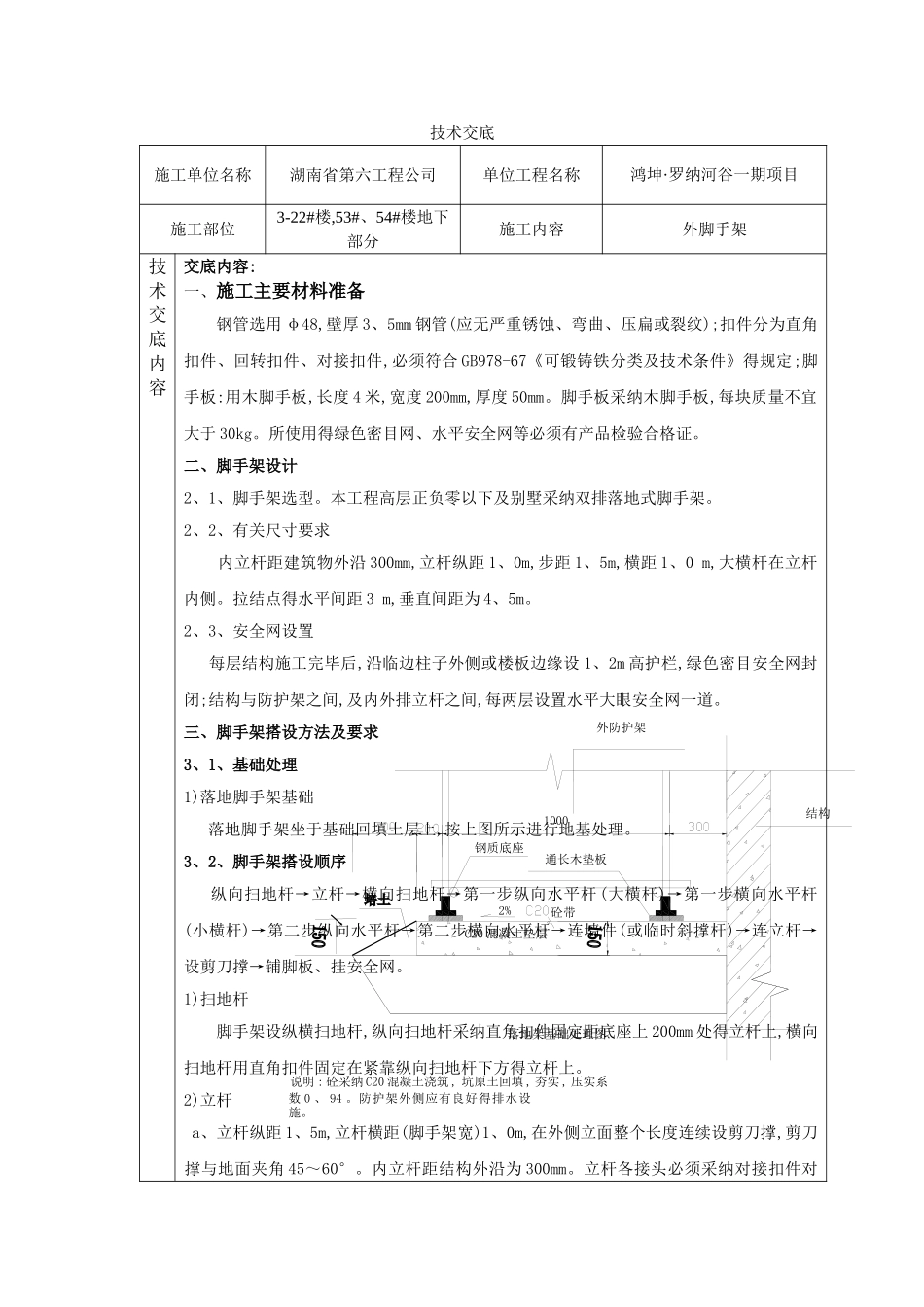

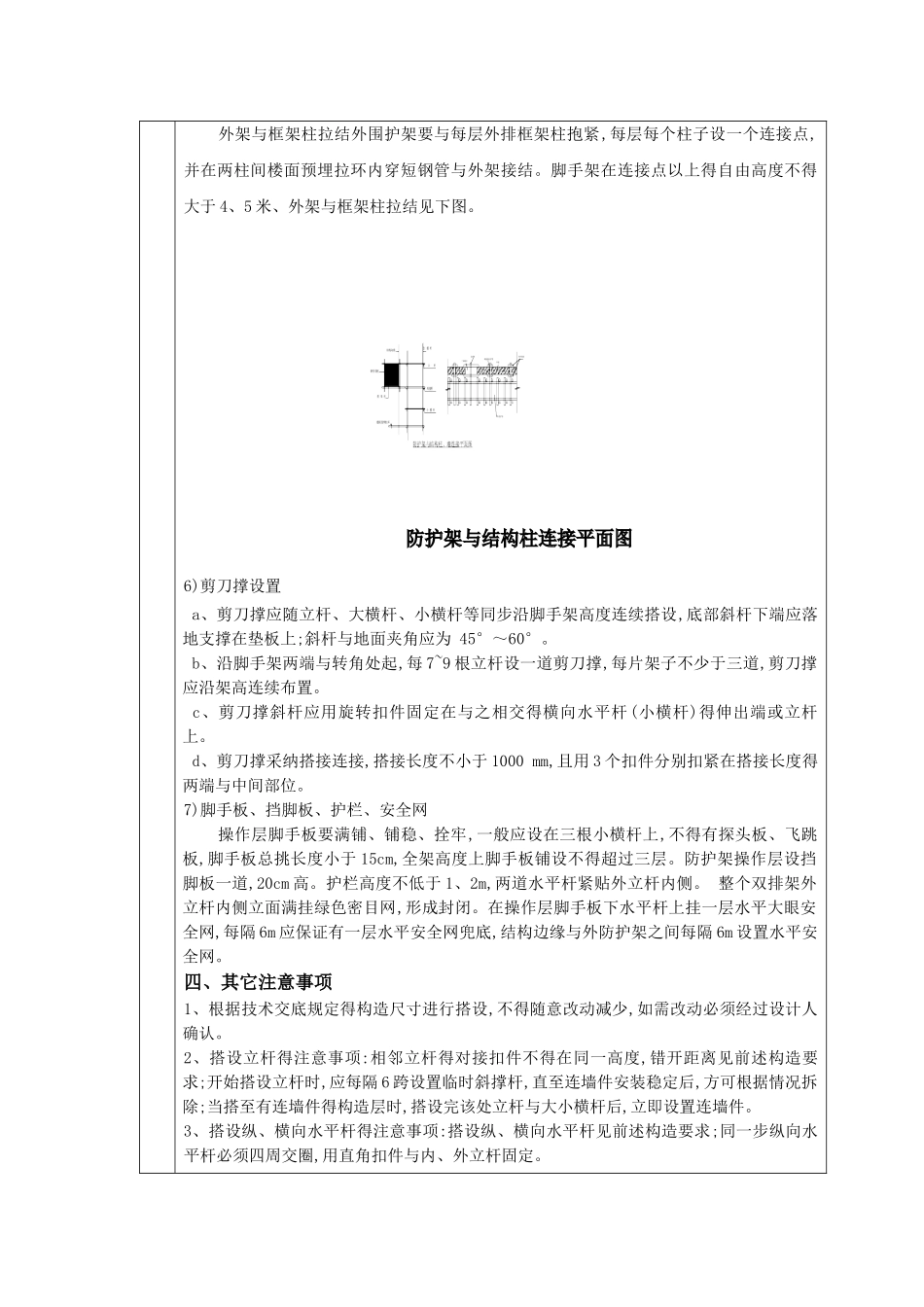

技术交底施工单位名称湖南省第六工程公司单位工程名称鸿坤·罗纳河谷一期项目施工部位3-22#楼,53#、54#楼地下部分施工内容外脚手架技术交底内容交底内容: 一、施工主要材料准备 钢管选用 φ48,壁厚 3、5mm 钢管(应无严重锈蚀、弯曲、压扁或裂纹);扣件分为直角扣件、回转扣件、对接扣件,必须符合 GB978-67《可锻铸铁分类及技术条件》得规定;脚手板:用木脚手板,长度 4 米,宽度 200mm,厚度 50mm。脚手板采纳木脚手板,每块质量不宜大于 30kg。所使用得绿色密目网、水平安全网等必须有产品检验合格证。二、脚手架设计2、1、脚手架选型。本工程高层正负零以下及别墅采纳双排落地式脚手架。2、2、有关尺寸要求 内立杆距建筑物外沿 300mm,立杆纵距 1、0m,步距 1、5m,横距 1、0 m,大横杆在立杆内侧。拉结点得水平间距 3 m,垂直间距为 4、5m。2、3、安全网设置 每层结构施工完毕后,沿临边柱子外侧或楼板边缘设 1、2m 高护栏,绿色密目安全网封闭;结构与防护架之间,及内外排立杆之间,每两层设置水平大眼安全网一道。三、脚手架搭设方法及要求3、1、基础处理1)落地脚手架基础 落地脚手架坐于基础回填土层上,按上图所示进行地基处理。3、2、脚手架搭设顺序 纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆(大横杆)→第一步横向水平杆(小横杆)→第二步纵向水平杆→第二步横向水平杆→连墙件(或临时斜撑杆)→连立杆→设剪刀撑→铺脚板、挂安全网。1)扫地杆脚手架设纵横扫地杆,纵向扫地杆采纳直角扣件固定距底座上 200mm 处得立杆上,横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方得立杆上。2)立杆 a、立杆纵距 1、5m,立杆横距(脚手架宽)1、0m,在外侧立面整个长度连续设剪刀撑,剪刀撑与地面夹角 45～60°。内立杆距结构外沿为 300mm。立杆各接头必须采纳对接扣件对结构1000通长木垫板钢质底座砼带C20 混凝土垫层说明 : 砼采纳 C20 混凝土浇筑 , 坑原土回填 , 夯实 , 压实系数 0 、 94 。防护架外侧应有良好得排水设施。外防护架落地架基础处理图2%接。立杆必须垂直且间距均匀。 b、立杆上对接扣件应交错布置,两相邻立杆接头不得设在同步内,接头在高度方向错开得距离应不小于 50cm,各接头中心距立杆与大横杆交叉主节点得距离应小于 1/3 步距。c、每根立杆必须设置钢质底座,底座下铺通长 50mm×200mm×4000mm 木板。 d、立杆底部必须设置纵、横扫地杆。纵向扫地杆(大横杆)采纳直角扣件固定在距底座下皮 200mm...
