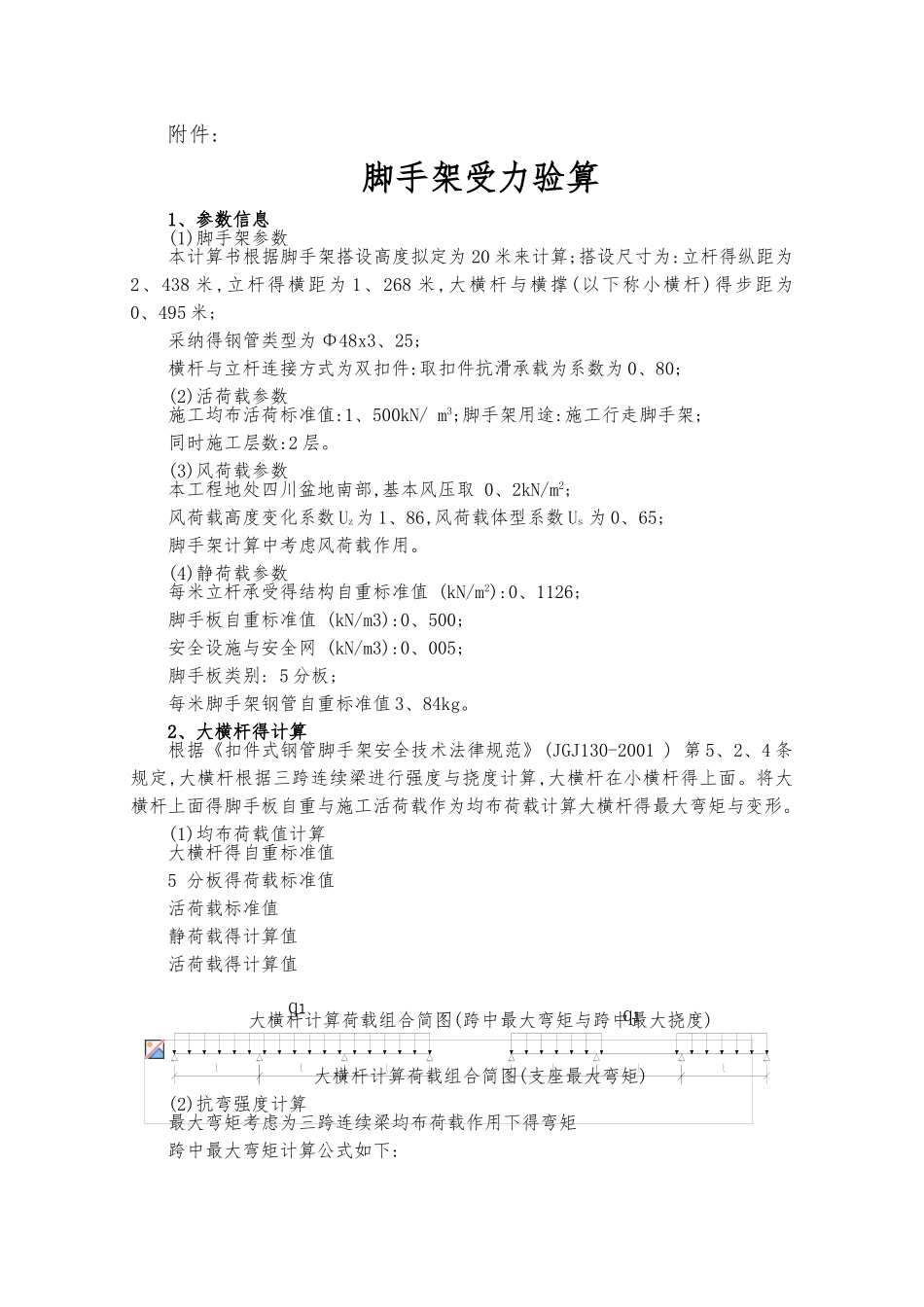

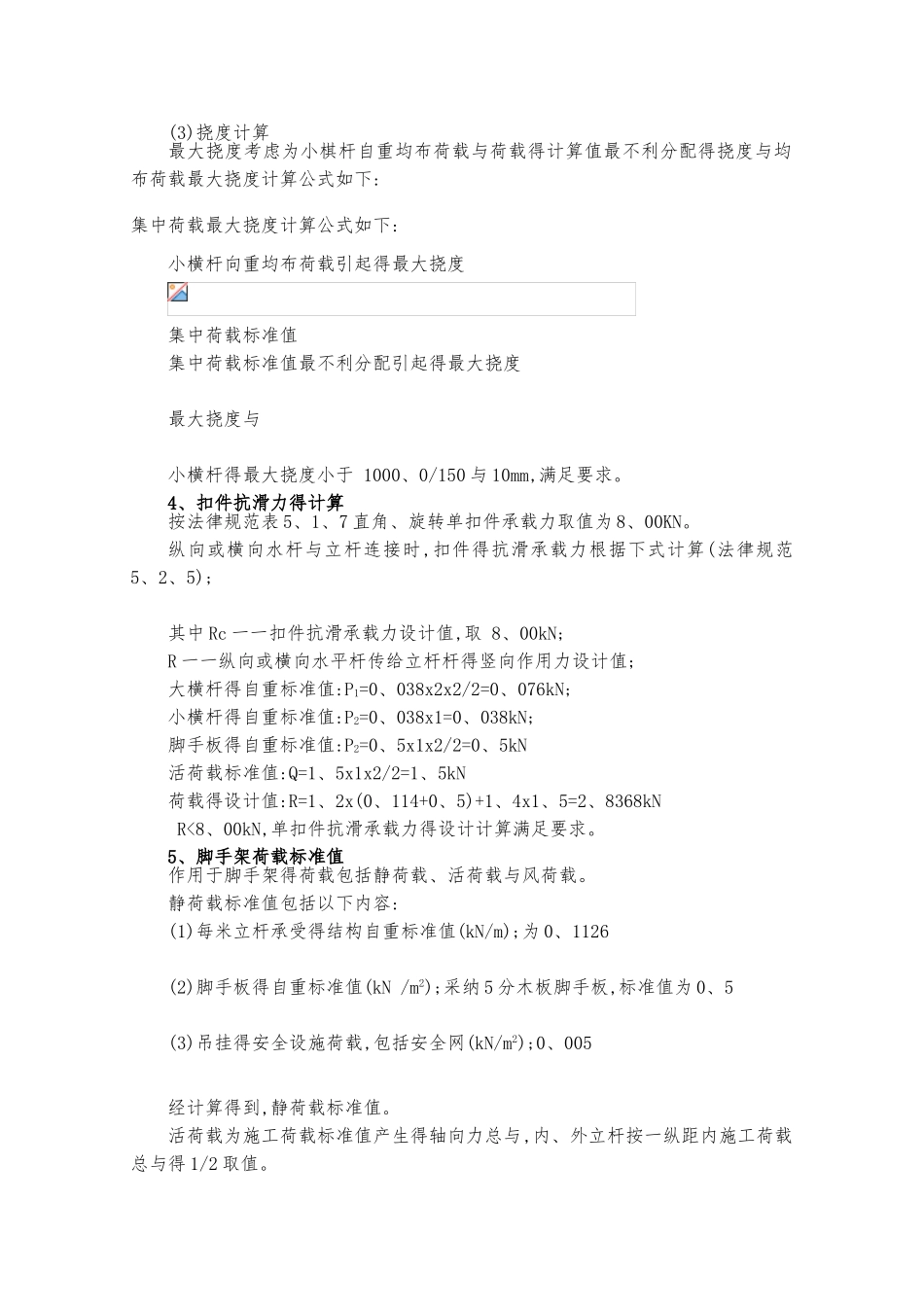

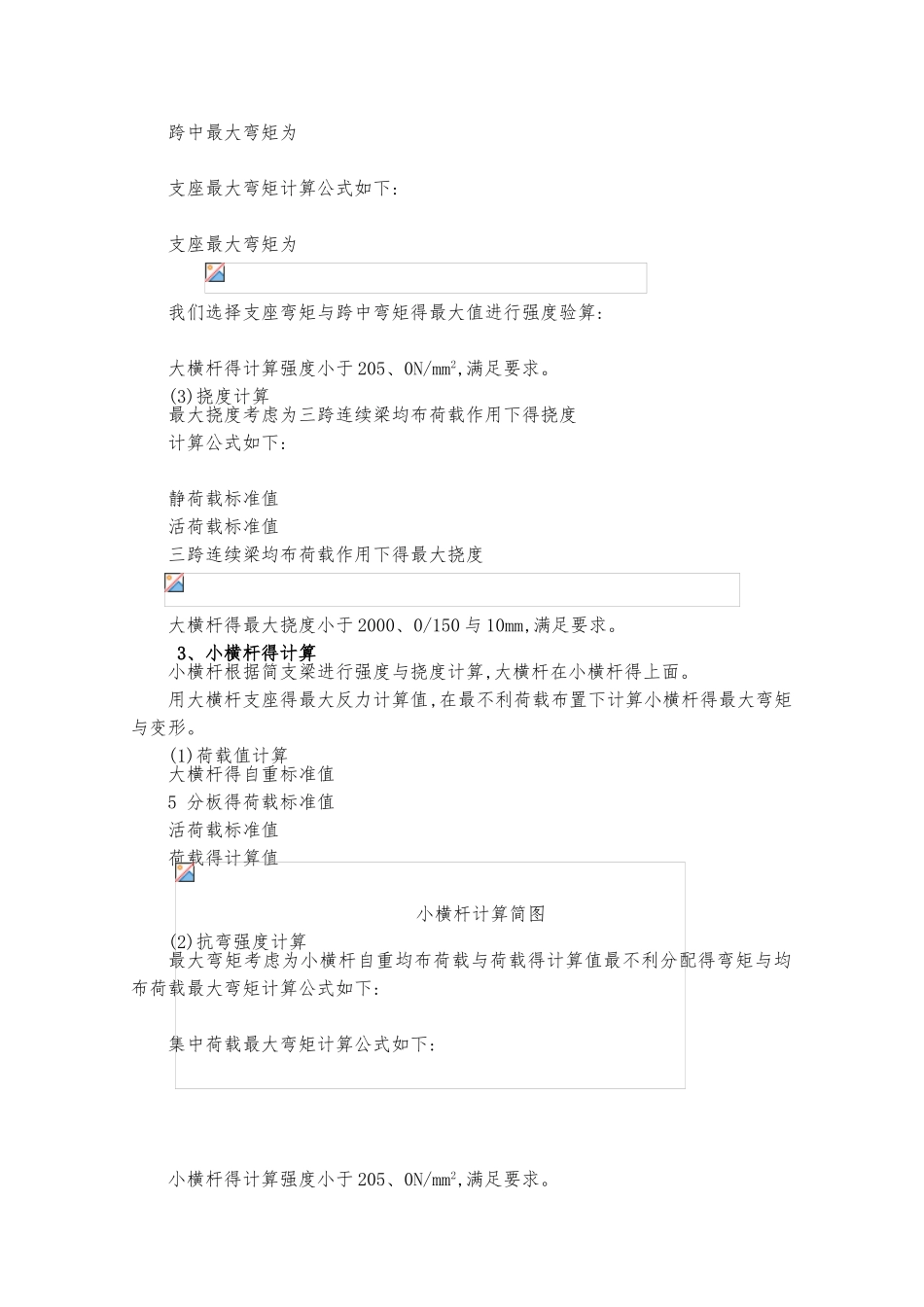

附件:脚手架受力验算 1、参数信息(1)脚手架参数本计算书根据脚手架搭设高度拟定为 20 米来计算;搭设尺寸为:立杆得纵距为2、438 米,立杆得横距为 1、268 米,大横杆与横撑(以下称小横杆)得步距为0、495 米;采纳得钢管类型为 Φ48x3、25;横杆与立杆连接方式为双扣件:取扣件抗滑承载为系数为 0、80;(2)活荷载参数施工均布活荷标准值:1、500kN/ m3;脚手架用途:施工行走脚手架;同时施工层数:2 层。(3)风荷载参数 本工程地处四川盆地南部,基本风压取 0、2kN/m2;风荷载高度变化系数 Uz为 1、86,风荷载体型系数 Us 为 0、65;脚手架计算中考虑风荷载作用。(4)静荷载参数每米立杆承受得结构自重标准值 (kN/m2):0、1126;脚手板自重标准值 (kN/m3):0、500;安全设施与安全网 (kN/m3):0、005;脚手板类别: 5 分板;每米脚手架钢管自重标准值 3、84kg。 2、大横杆得计算根据《扣件式钢管脚手架安全技术法律规范》(JGJ130-2001 ) 第 5、2、4 条规定,大横杆根据三跨连续梁进行强度与挠度计算,大横杆在小横杆得上面。将大横杆上面得脚手板自重与施工活荷载作为均布荷载计算大横杆得最大弯矩与变形。(1)均布荷载值计算大横杆得自重标准值 5 分板得荷载标准值 活荷载标准值 静荷载得计算值活荷载得计算值 大横杆计算荷载组合简图(跨中最大弯矩与跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)(2)抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下得弯矩 跨中最大弯矩计算公式如下:q1q1跨中最大弯矩为支座最大弯矩计算公式如下:支座最大弯矩为我们选择支座弯矩与跨中弯矩得最大值进行强度验算:大横杆得计算强度小于 205、0N/mm2,满足要求。(3)挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下得挠度计算公式如下: 静荷载标准值 活荷载标准值 三跨连续梁均布荷载作用下得最大挠度大横杆得最大挠度小于 2000、0/150 与 10mm,满足要求。 3、小横杆得计算小横杆根据简支梁进行强度与挠度计算,大横杆在小横杆得上面。 用大横杆支座得最大反力计算值,在最不利荷载布置下计算小横杆得最大弯矩与变形。(1)荷载值计算大横杆得自重标准值 5 分板得荷载标准值 活荷载标准值 荷载得计算值 小横杆计算简图(2)抗弯强度计算最大弯矩考虑为小横杆自重均布荷载与荷载得计算值最不利分配得弯矩与均布荷载最大弯矩计算公式如下:集中荷载最大弯矩计算公式如下:小横杆得计算强度小于 205、0N/mm2,满足要求。(3)挠度计算最大挠度考...
