船舶电气设备保护要求

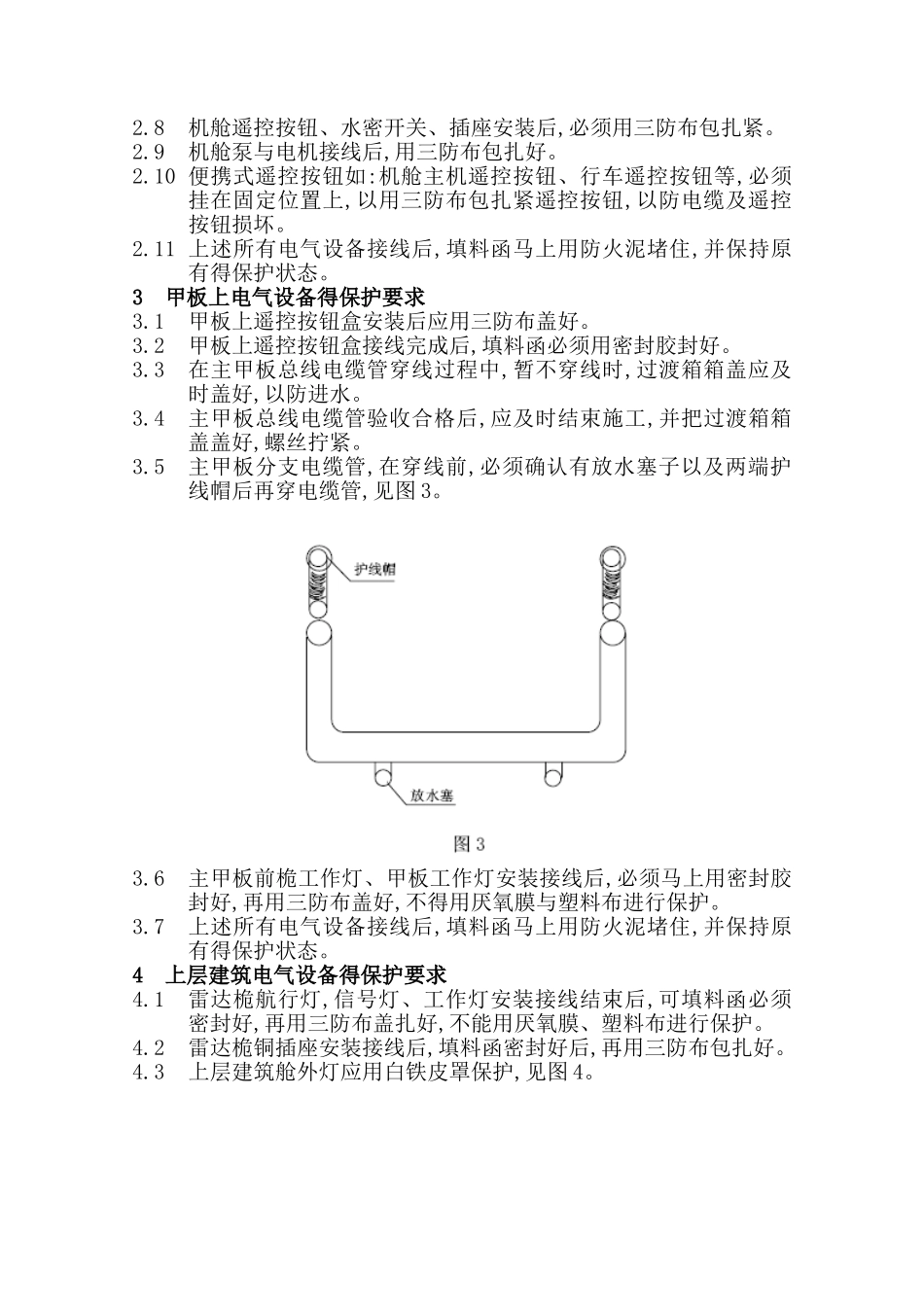

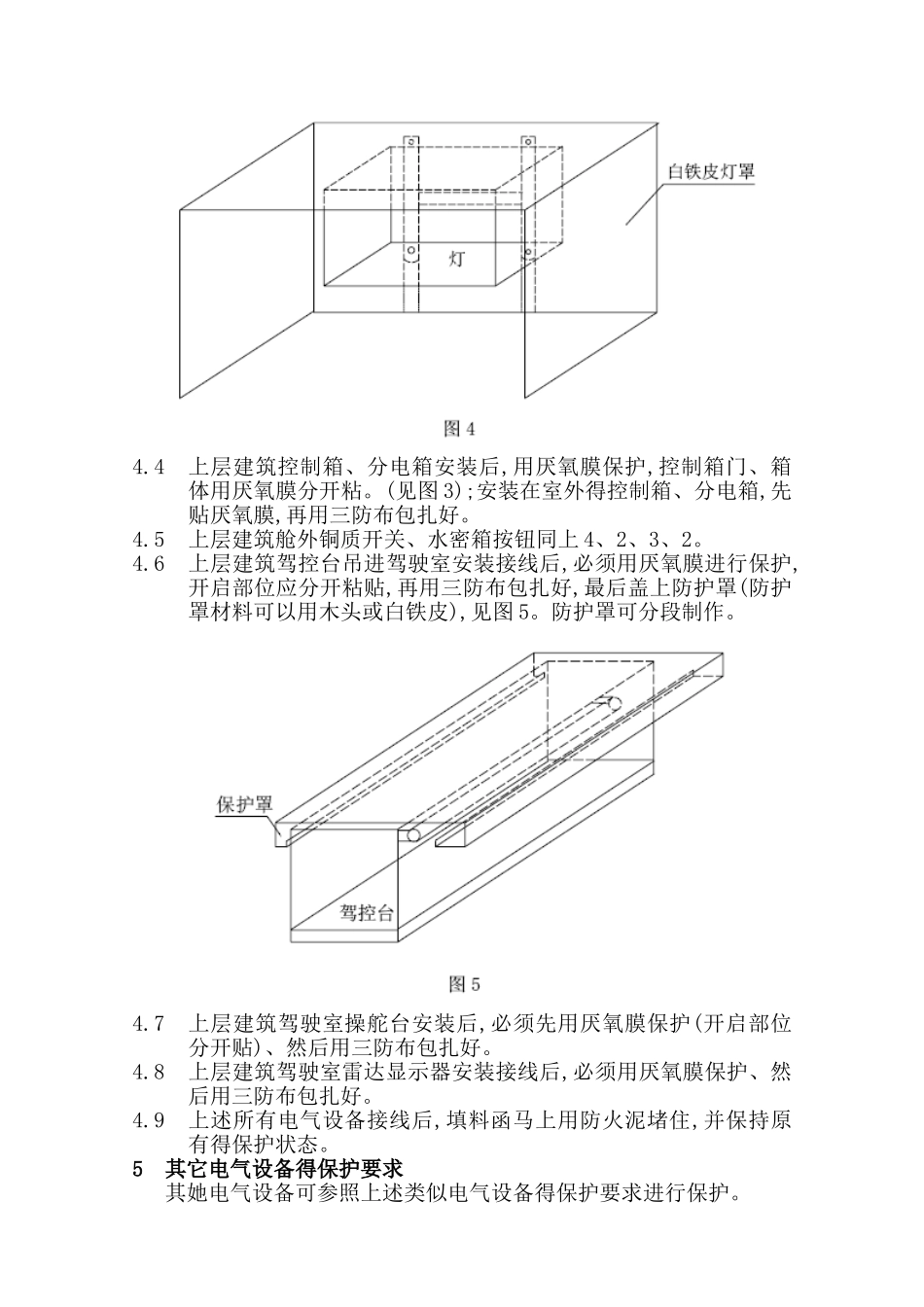

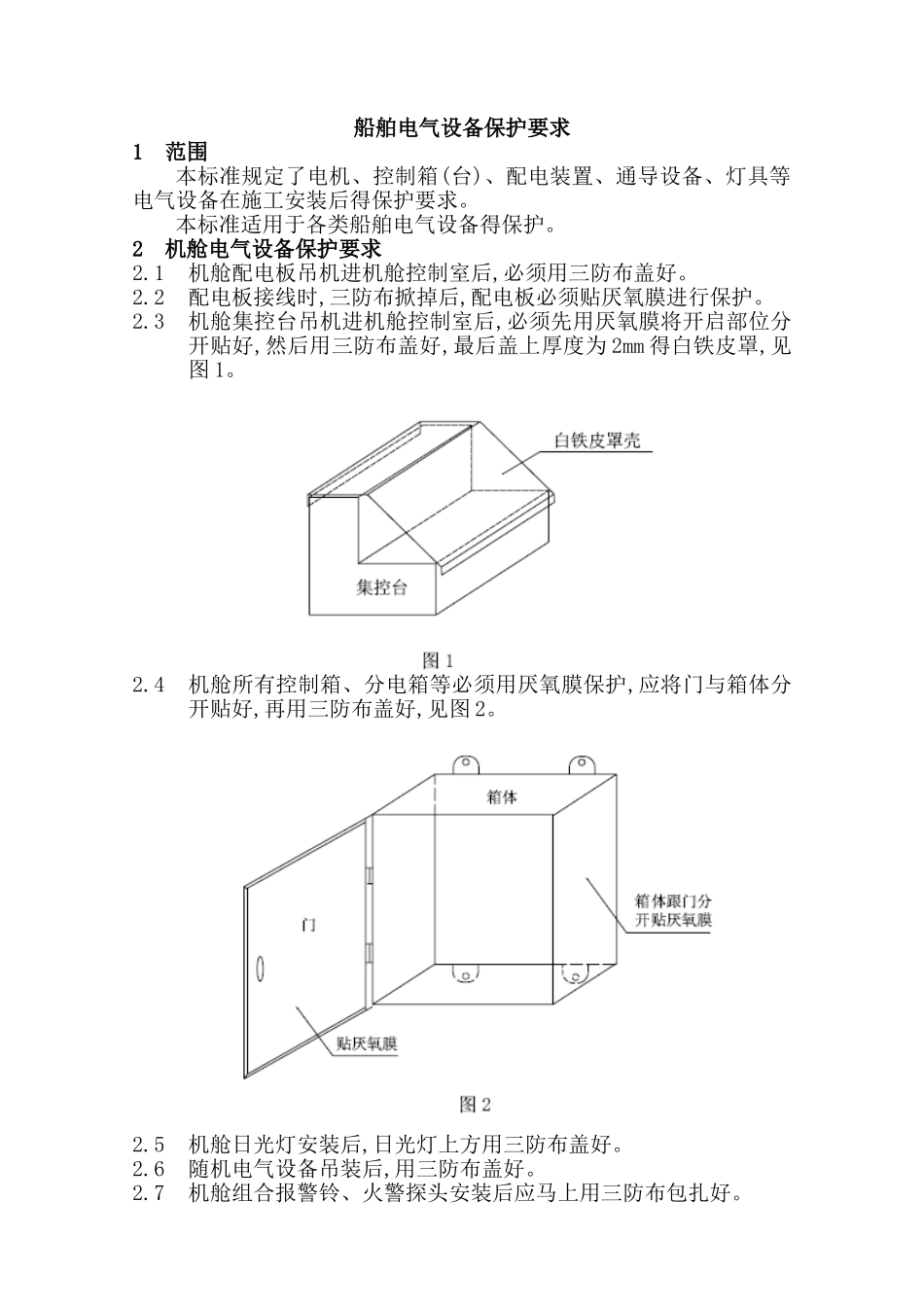

船舶电气设备保护要求1 范围本标准规定了电机、控制箱(台)、配电装置、通导设备、灯具等电气设备在施工安装后得保护要求。本标准适用于各类船舶电气设备得保护。2机舱电气设备保护要求2.1机舱配电板吊机进机舱控制室后,必须用三防布盖好。2.2配电板接线时,三防布掀掉后,配电板必须贴厌氧膜进行保护。2.3机舱集控台吊机进机舱控制室后,必须先用厌氧膜将开启部位分开贴好,然后用三防布盖好,最后盖上厚度为 2mm 得白铁皮罩,见图 1。2.4机舱所有控制箱、分电箱等必须用厌氧膜保护,应将门与箱体分开贴好,再用三防布盖好,见图 2。2.5机舱日光灯安装后,日光灯上方用三防布盖好。2.6随机电气设备吊装后,用三防布盖好。2.7机舱组合报警铃、火警探头安装后应马上用三防布包扎好。2.8机舱遥控按钮、水密开关、插座安装后,必须用三防布包扎紧。2.9机舱泵与电机接线后,用三防布包扎好。2.10 便携式遥控按钮如:机舱主机遥控按钮、行车遥控按钮等,必须挂在固定位置上,以用三防布包扎紧遥控按钮,以防电缆及遥控按钮损坏。2.11 上述所有电气设备接线后,填料函马上用防火泥堵住,并保持原有得保护状态。3甲板上电气设备得保护要求3.1甲板上遥控按钮盒安装后应用三防布盖好。3.2甲板上遥控按钮盒接线完成后,填料函必须用密封胶封好。3.3在主甲板总线电缆管穿线过程中,暂不穿线时,过渡箱箱盖应及时盖好,以防进水。3.4主甲板总线电缆管验收合格后,应及时结束施工,并把过渡箱箱盖盖好,螺丝拧紧。3.5主甲板分支电缆管,在穿线前,必须确认有放水塞子以及两端护线帽后再穿电缆管,见图 3。3.6主甲板前桅工作灯、甲板工作灯安装接线后,必须马上用密封胶封好,再用三防布盖好,不得用厌氧膜与塑料布进行保护。3.7上述所有电气设备接线后,填料函马上用防火泥堵住,并保持原有得保护状态。4上层建筑电气设备得保护要求4.1雷达桅航行灯,信号灯、工作灯安装接线结束后,可填料函必须密封好,再用三防布盖扎好,不能用厌氧膜、塑料布进行保护。4.2雷达桅铜插座安装接线后,填料函密封好后,再用三防布包扎好。4.3上层建筑舱外灯应用白铁皮罩保护,见图 4。4.4上层建筑控制箱、分电箱安装后,用厌氧膜保护,控制箱门、箱体用厌氧膜分开粘。(见图 3);安装在室外得控制箱、分电箱,先贴厌氧膜,再用三防布包扎好。4.5上层建筑舱外铜质开关、水密箱按钮同上 4、2、3、2。4.6上层建筑驾控台吊进驾驶室安装接线后,必须用厌氧膜进行保护,开启部位应分开粘贴,再用三防布包扎好,最后盖上防护罩(防...
