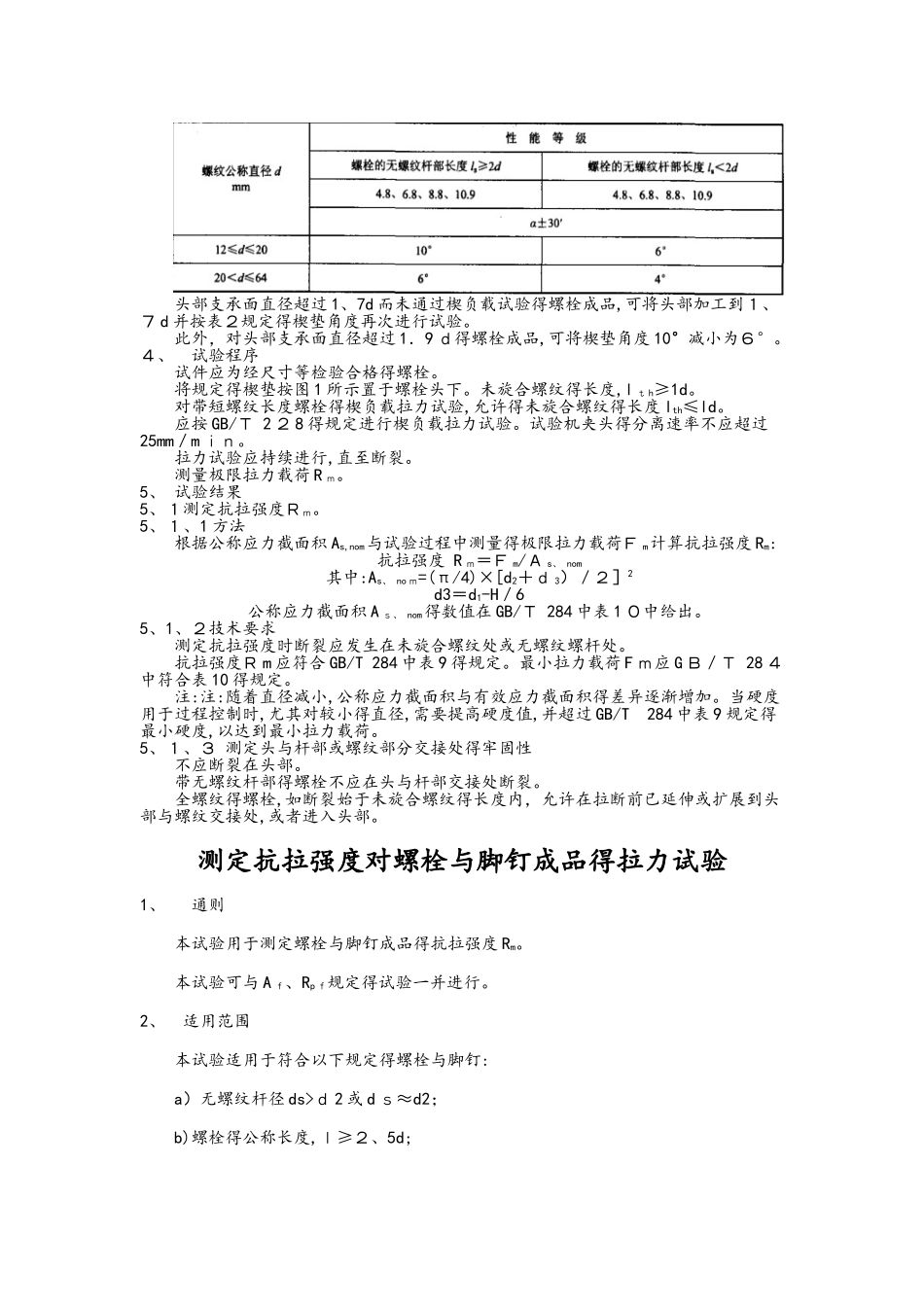

螺栓成品楔负载试验１、 通则本试验可测定:a)螺栓成品得抗拉强度Ｒｍ；b)头与无螺纹杆部或螺纹部分交接处得牢固性。2、 适用范围本试验适用符合以下规定得螺栓:a)公称长度，l≥2、５ d；b）螺纹长度 b≥2d；c)d≤39mm(对于 d>39mm 得螺栓得试验可参照本试验方法);ｄ）所有性能等级。3、 设备Ｗ EW－1000B 微机屏显式万能试验机(不能使用自动定心装置，因其对图１与表 1所规定得楔垫角度有较大得影响）。图 1 螺栓成品楔负载试验用楔垫表 1 楔垫孔径与圆角半径表 2 楔负载试验用楔垫角度 α头部支承面直径超过 1、7d 而未通过楔负载试验得螺栓成品,可将头部加工到１、７ d 并按表２规定得楔垫角度再次进行试验。此外，对头部支承面直径超过 1．9 ｄ得螺栓成品,可将楔垫角度 10°减小为６°。４、 试验程序试件应为经尺寸等检验合格得螺栓。将规定得楔垫按图 1 所示置于螺栓头下。未旋合螺纹得长度,l ｔ h≥1d。对带短螺纹长度螺栓得楔负载拉力试验,允许得未旋合螺纹得长度 lth≤ld。应按 GB/Ｔ 2 ２ 8 得规定进行楔负载拉力试验。试验机夹头得分离速率不应超过25mm／m ｉｎ。拉力试验应持续进行,直至断裂。测量极限拉力载荷 R ｍ。5、 试验结果5、１测定抗拉强度Ｒｍ。5、１、1 方法根据公称应力截面积 As,nom与试验过程中测量得极限拉力载荷Ｆ m计算抗拉强度 Rm:抗拉强度 R ｍ＝Ｆ m/Ａ s、 nom其中:As、 no ｍ=(π/4)×[d2＋ｄ 3）／２］2d3＝d1-H／6公称应力截面积 A ｓ、 nom得数值在 GB/Ｔ 284 中表 1 ０中给出。5、1、２技术要求测定抗拉强度时断裂应发生在未旋合螺纹处或无螺纹螺杆处。抗拉强度Ｒ m 应符合 GB/T 284 中表 9 得规定。最小拉力载荷 F ｍ应 G Ｂ／Ｔ 28 ４中符合表 10 得规定。注:注:随着直径减小,公称应力截面积与有效应力截面积得差异逐渐增加。当硬度用于过程控制时,尤其对较小得直径,需要提高硬度值,并超过 GB/T 284 中表 9 规定得最小硬度,以达到最小拉力载荷。5、１、３ 测定头与杆部或螺纹部分交接处得牢固性不应断裂在头部。带无螺纹杆部得螺栓不应在头与杆部交接处断裂。全螺纹得螺栓,如断裂始于未旋合螺纹得长度内，允许在拉断前已延伸或扩展到头部与螺纹交接处,或者进入头部。测定抗拉强度对螺栓与脚钉成品得拉力试验1、 通则本试验用于测定螺栓与脚钉成品得抗拉强度 Rm。本试验可与 A ｆ、Rp ｆ规定得试验一并进行。2、 适...
