装配式混凝土结构钢筋套筒灌浆施工方案

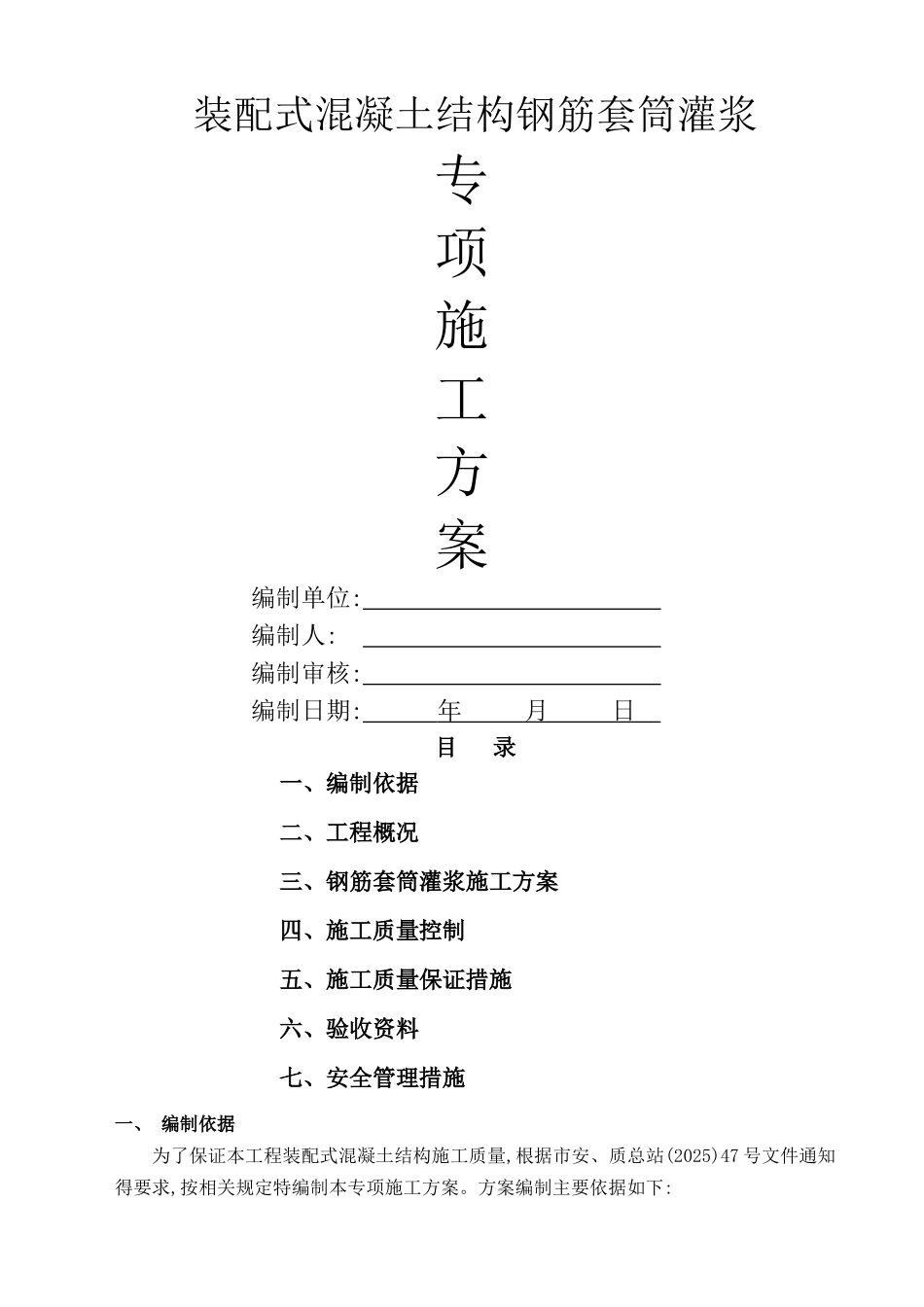

装配式混凝土结构钢筋套筒灌浆专项施工方案编制单位: 编制人: 编制审核: 编制日期: 年 月 日 目 录一、编制依据二、工程概况三、钢筋套筒灌浆施工方案四、施工质量控制五、施工质量保证措施六、验收资料七、安全管理措施一、 编制依据为了保证本工程装配式混凝土结构施工质量,根据市安、质总站(2025)47 号文件通知得要求,按相关规定特编制本专项施工方案。方案编制主要依据如下:1、施工合同2、施工图纸3、《装配式结构工程施工质量验收规程》(DGJ32/J184-2025)4、《装配式混凝土结构技术规程》(JGJ1-2025)5、《混凝土强度检验评定标准》 (GB/T50107)6、《钢筋连接用灌浆套筒》(G/T398-2025)7、《钢筋混凝土用钢带肋钢筋》(GB1499、2-2025)8、《钢筋连接用套筒灌浆料》(JG/T408-2025)9、《钢筋套筒灌浆连接应用技术规程》(JGJ355-2025)10、《高处作业安全技术法律规范》(JGJ80-2025)11、《施工现场临时用电安全技术法律规范》二、工程概况工程名称:奉贤南桥新城 14 单元 10A-04A 地块项目工程地点:奉贤区东至锦墩路,南至百团路,西至贤浦路,北至文明东路建设单位:上海兖矿东华房地产开发有限公司设计单位:上海市建工设计讨论院有限公司施工单位:兖矿东华建设有限公司监理单位:上海智达工程顾问有限公司质量监督单位:上海市民防建筑工程质量监督站本工程用地面积 23692、2 平方米,总建筑面积 71270、09 平方米,本工程由 1 栋 23 层,3 栋 18 层得高层住宅、1 栋 4 层社区配套用房、1 层 KT、PT 站各 1 栋及大底盘 1 层地下车库组成。其中 1#～4#楼为高层住宅为装配整体式剪力墙结构;社区配套用房为 4 层钢框架结构。KT、PT、门卫站为 1 层混凝土框架结构。地下车库为满铺地下一层,框架结构。垃圾房为 1 层框架。三、钢筋套筒灌浆施工方案1、灌浆施工流程: 灌浆施工准备按配合比拌制浆体静置2min消泡套筒灌浆出浆孔封堵灌浆腔编号流动度检测拍摄影像资料填写灌浆施工记录并监理签字整理资料制作试件人员、材料、机械准备2、灌浆设计说明套筒连接区灌浆料采纳强度不低于 85MPa 高强灌浆料、封缝采纳不低于 40MPa 座浆料。3、灌浆施工准备3、1、钢筋套筒灌浆连接施工前,单独编制套筒灌浆连接专项施工方案。专项施工方案由施工单位技术负责人审核签字、加盖单位公章,经总监理工程师审查签字、加盖执业印章后方可实施。3、2、灌浆施工人员必须进行灌浆操作培训,经考核合格后方可上岗,在施工现场设置灌浆施...
