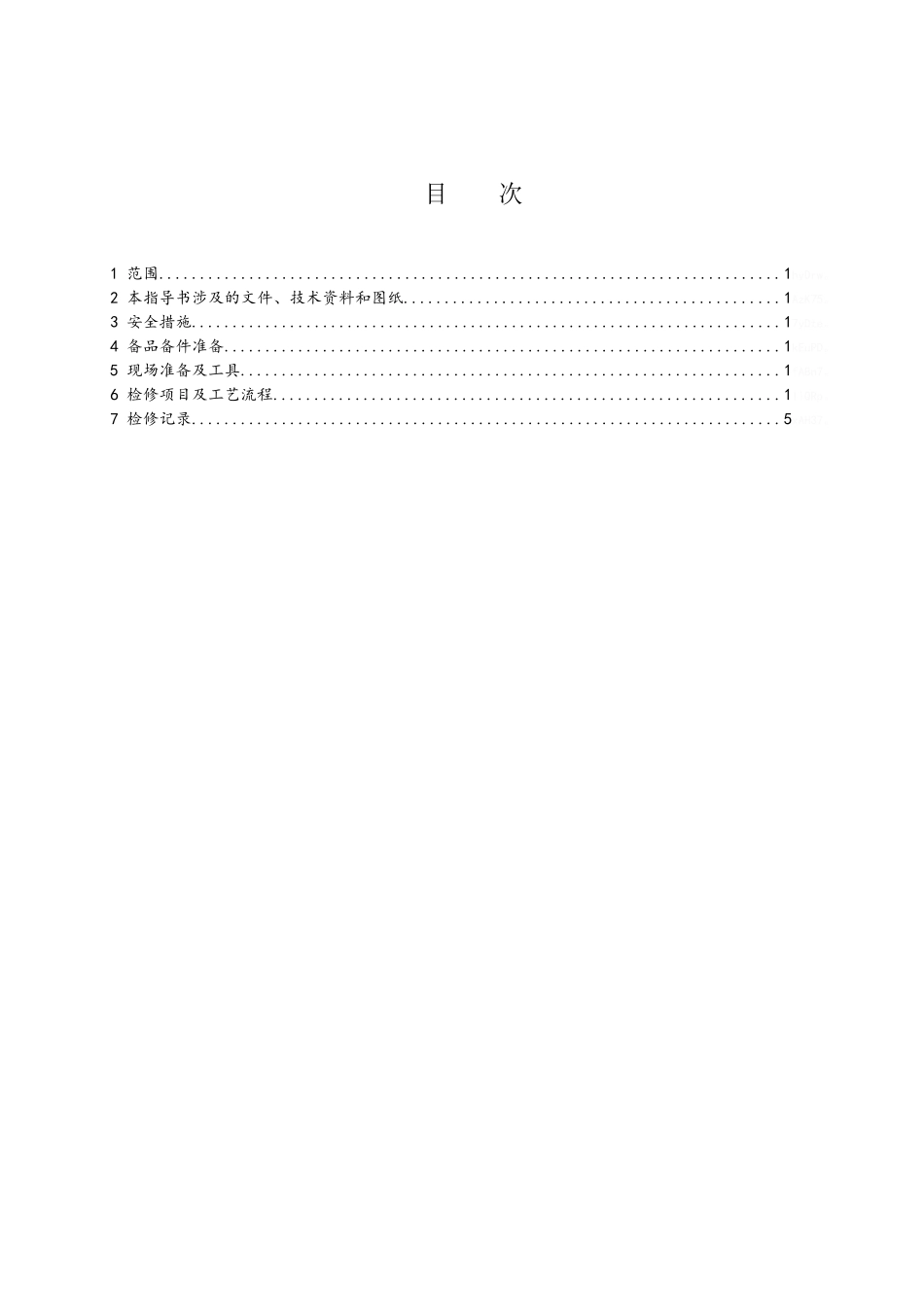

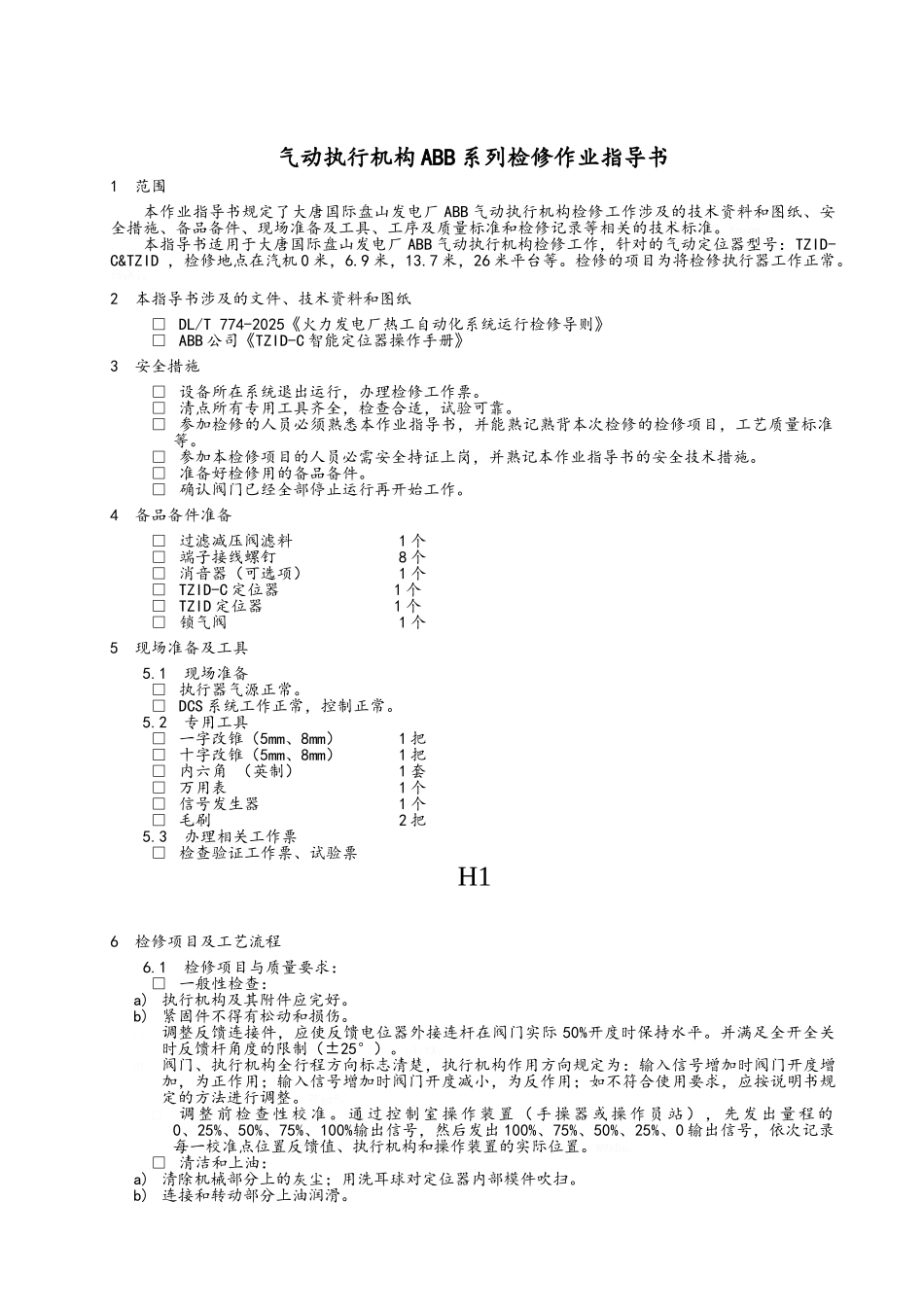

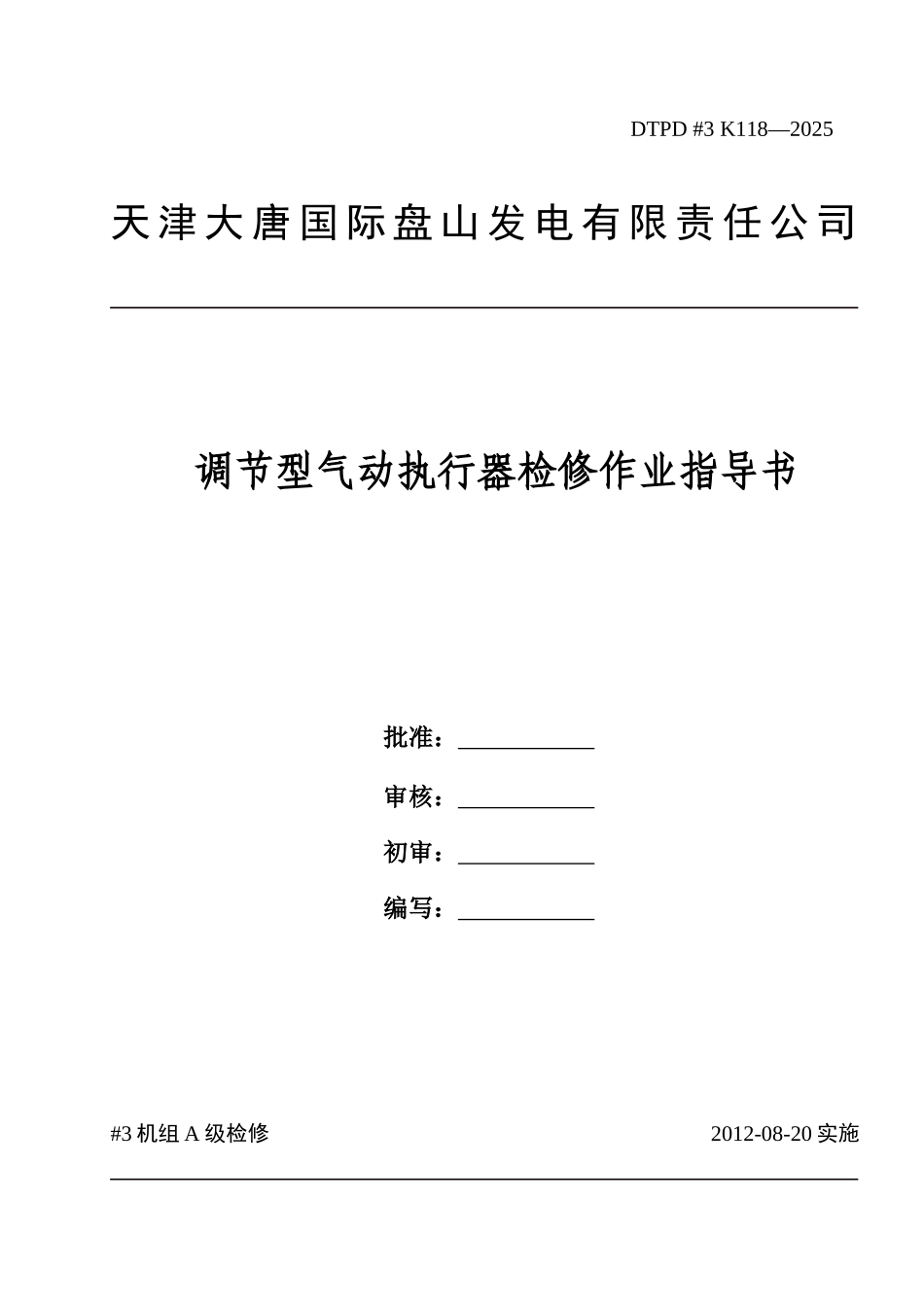

天 津 大 唐 国 际 盘 山 发 电 有 限 责 任 公 司DTPD #3 K118—2025调节型气动执行器检修作业指导书批准： 审核： 初审： 编写： #3 机组 A 级检修2012-08-20 实施目 次1 范围............................................................................1hyDrw。2 本指导书涉及的文件、技术资料和图纸..............................................1AzK75。3 安全措施........................................................................17yDte。4 备品备件准备....................................................................1kEuPD。5 现场准备及工具..................................................................1fABn7。6 检修项目及工艺流程..............................................................1IiQRp。7 检修记录........................................................................5xAH37。气动执行机构 ABB 系列检修作业指导书1 范围本作业指导书规定了大唐国际盘山发电厂 ABB 气动执行机构检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。Knxqw。本指导书适用于大唐国际盘山发电厂 ABB 气动执行机构检修工作，针对的气动定位器型号：TZID-C&TZID ，检修地点在汽机 0 米，6.9 米，13.7 米，26 米平台等。检修的项目为将检修执行器工作正常。Y5yKj。2 本指导书涉及的文件、技术资料和图纸□ DL/T 774-2025《火力发电厂热工自动化系统运行检修导则》□ ABB 公司《TZID-C 智能定位器操作手册》3 安全措施□ 设备所在系统退出运行，办理检修工作票。□ 清点所有专用工具齐全，检查合适，试验可靠。□ 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本次检修的检修项目，工艺质量标准等。□ 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。□ 准备好检修用的备品备件。□ 确认阀门已经全部停止运行再开始工作。4 备品备件准备□ 过滤减压阀滤料 1 个□ 端子接线螺钉 8 个□ 消音器（可选项） 1 个□ TZID-C 定位器 1 个□ TZID 定位器 1 个□ 锁气阀 1 个5 现场准备及工具5.1 现场准备□ 执行器气源正常。□ DCS 系统工作正常，控制正常。5.2 专用工具□ 一字改锥（5mm、8mm） 1 把□ 十字改锥（5...
