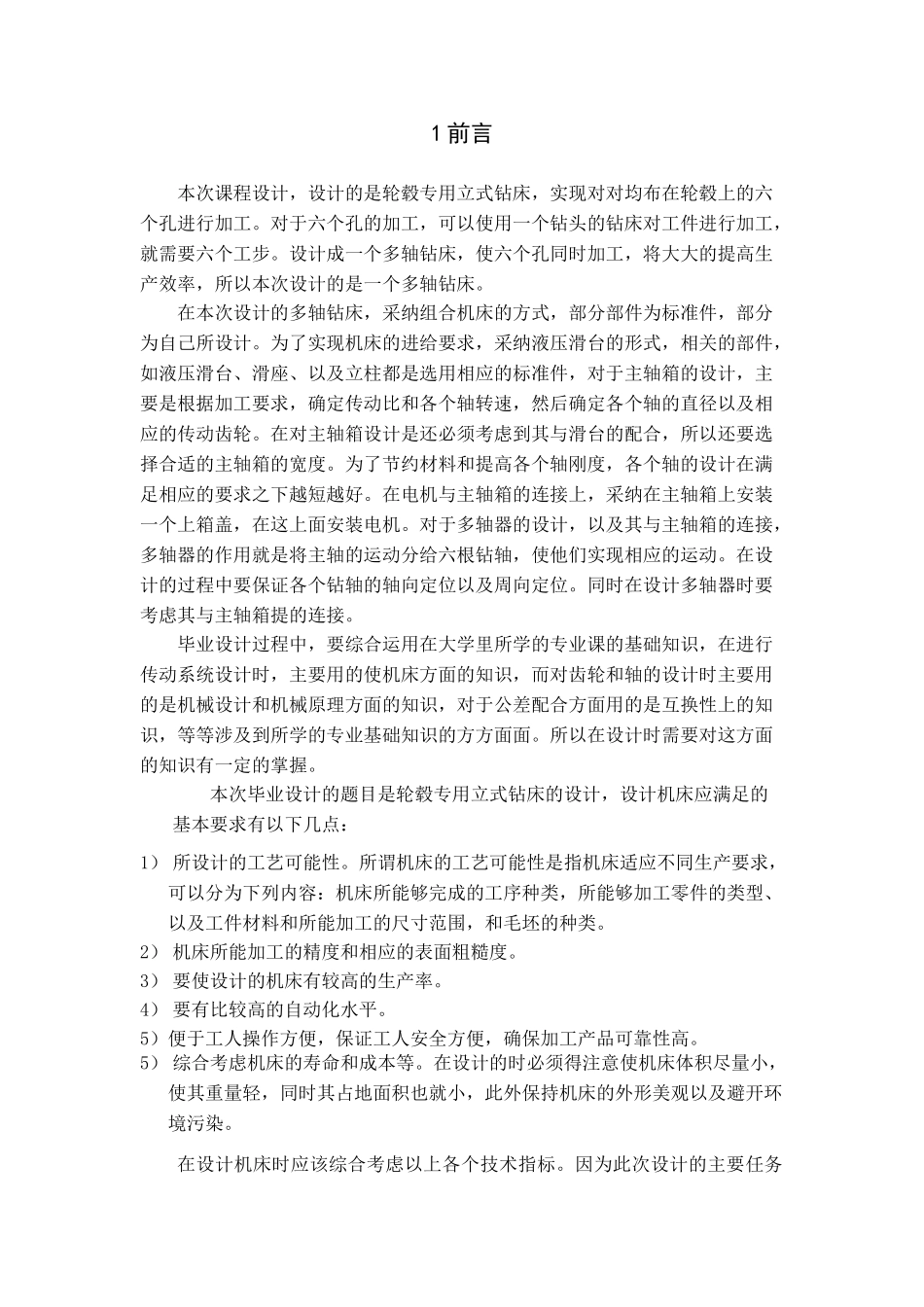

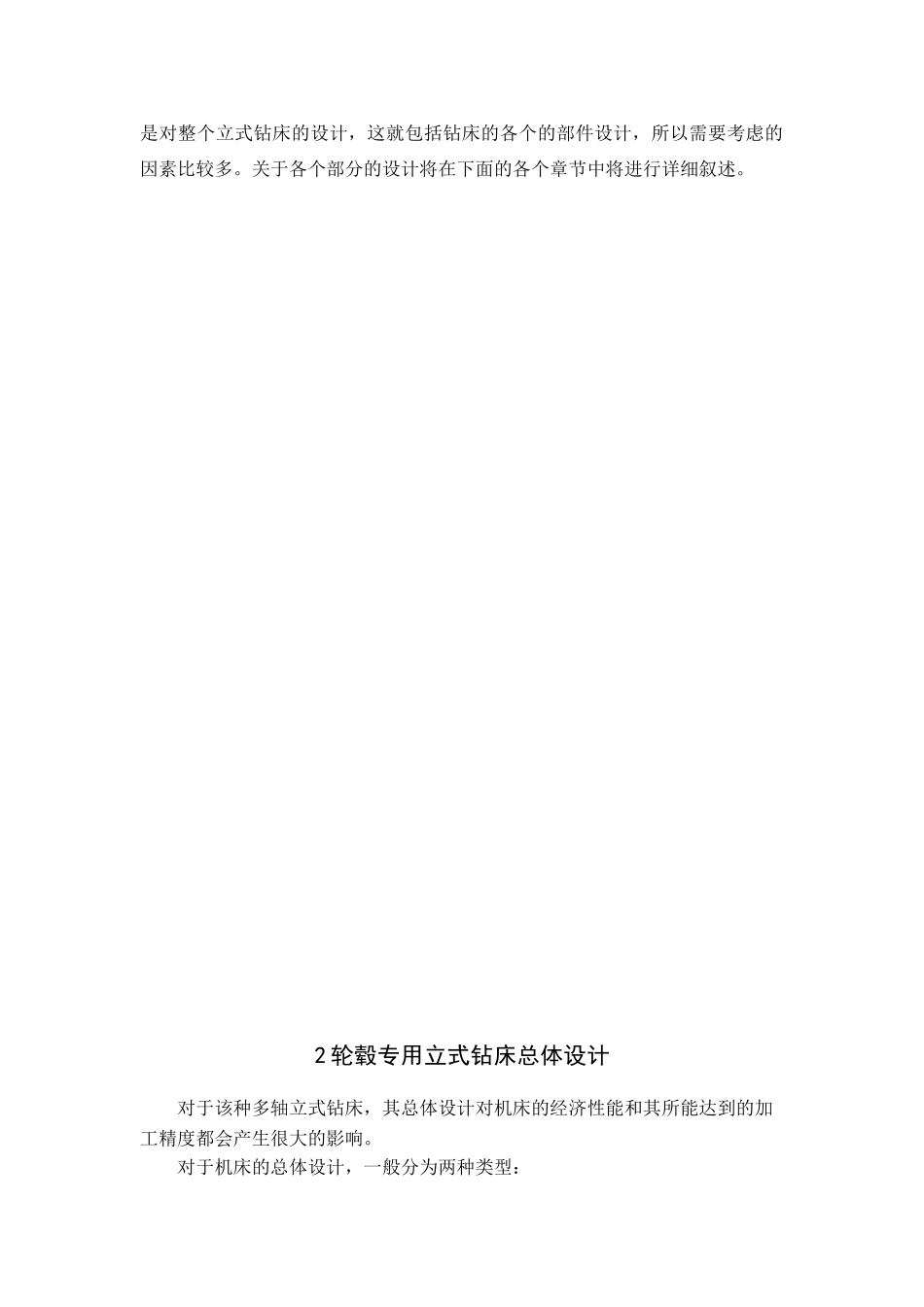

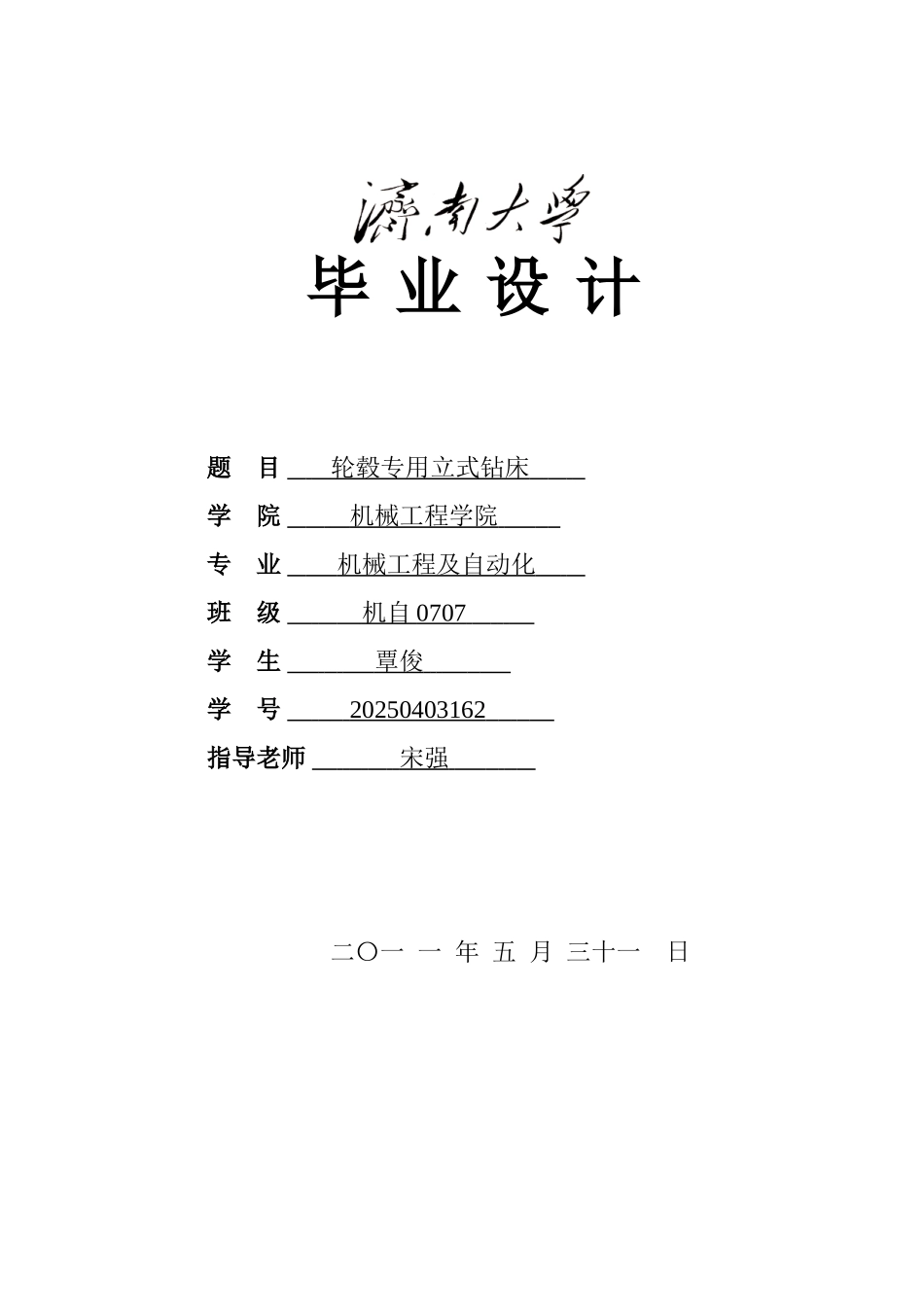

毕 业 设 计题 目 轮毂专用立式钻床 学 院 机械工程学院 专 业 机械工程及自动化 班 级 机自 0707 学 生 覃俊 学 号 20250403162 指导老师 宋强 二〇一 一 年 五 月 三十一 日1 前言本次课程设计，设计的是轮毂专用立式钻床，实现对对均布在轮毂上的六个孔进行加工。对于六个孔的加工，可以使用一个钻头的钻床对工件进行加工，就需要六个工步。设计成一个多轴钻床，使六个孔同时加工，将大大的提高生产效率，所以本次设计的是一个多轴钻床。在本次设计的多轴钻床，采纳组合机床的方式，部分部件为标准件，部分为自己所设计。为了实现机床的进给要求，采纳液压滑台的形式，相关的部件，如液压滑台、滑座、以及立柱都是选用相应的标准件，对于主轴箱的设计，主要是根据加工要求，确定传动比和各个轴转速，然后确定各个轴的直径以及相应的传动齿轮。在对主轴箱设计是还必须考虑到其与滑台的配合，所以还要选择合适的主轴箱的宽度。为了节约材料和提高各个轴刚度，各个轴的设计在满足相应的要求之下越短越好。在电机与主轴箱的连接上，采纳在主轴箱上安装一个上箱盖，在这上面安装电机。对于多轴器的设计，以及其与主轴箱的连接，多轴器的作用就是将主轴的运动分给六根钻轴，使他们实现相应的运动。在设计的过程中要保证各个钻轴的轴向定位以及周向定位。同时在设计多轴器时要考虑其与主轴箱提的连接。毕业设计过程中，要综合运用在大学里所学的专业课的基础知识，在进行传动系统设计时，主要用的使机床方面的知识，而对齿轮和轴的设计时主要用的是机械设计和机械原理方面的知识，对于公差配合方面用的是互换性上的知识，等等涉及到所学的专业基础知识的方方面面。所以在设计时需要对这方面的知识有一定的掌握。本次毕业设计的题目是轮毂专用立式钻床的设计，设计机床应满足的基本要求有以下几点：1） 所设计的工艺可能性。所谓机床的工艺可能性是指机床适应不同生产要求，可以分为下列内容：机床所能够完成的工序种类，所能够加工零件的类型、以及工件材料和所能加工的尺寸范围，和毛坯的种类。2） 机床所能加工的精度和相应的表面粗糙度。3） 要使设计的机床有较高的生产率。4） 要有比较高的自动化水平。5）便于工人操作方便，保证工人安全方便，确保加工产品可靠性高。5） 综合考虑机床的寿命和成本等。在设计的时必须得注意使机床体积尽量小，使其重量轻，同时其占地面积也就小，此外保持机床的外形美观以及...
