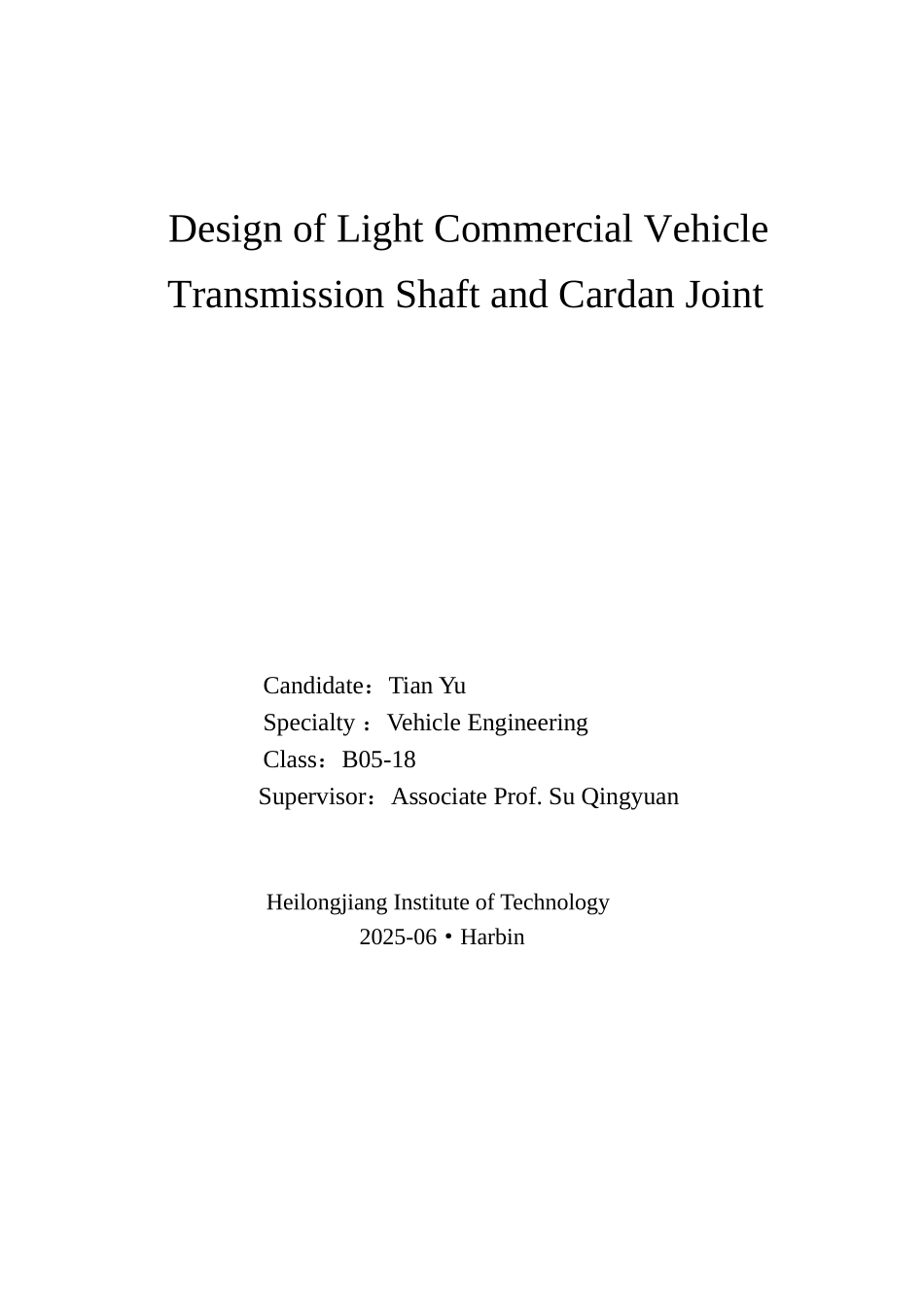

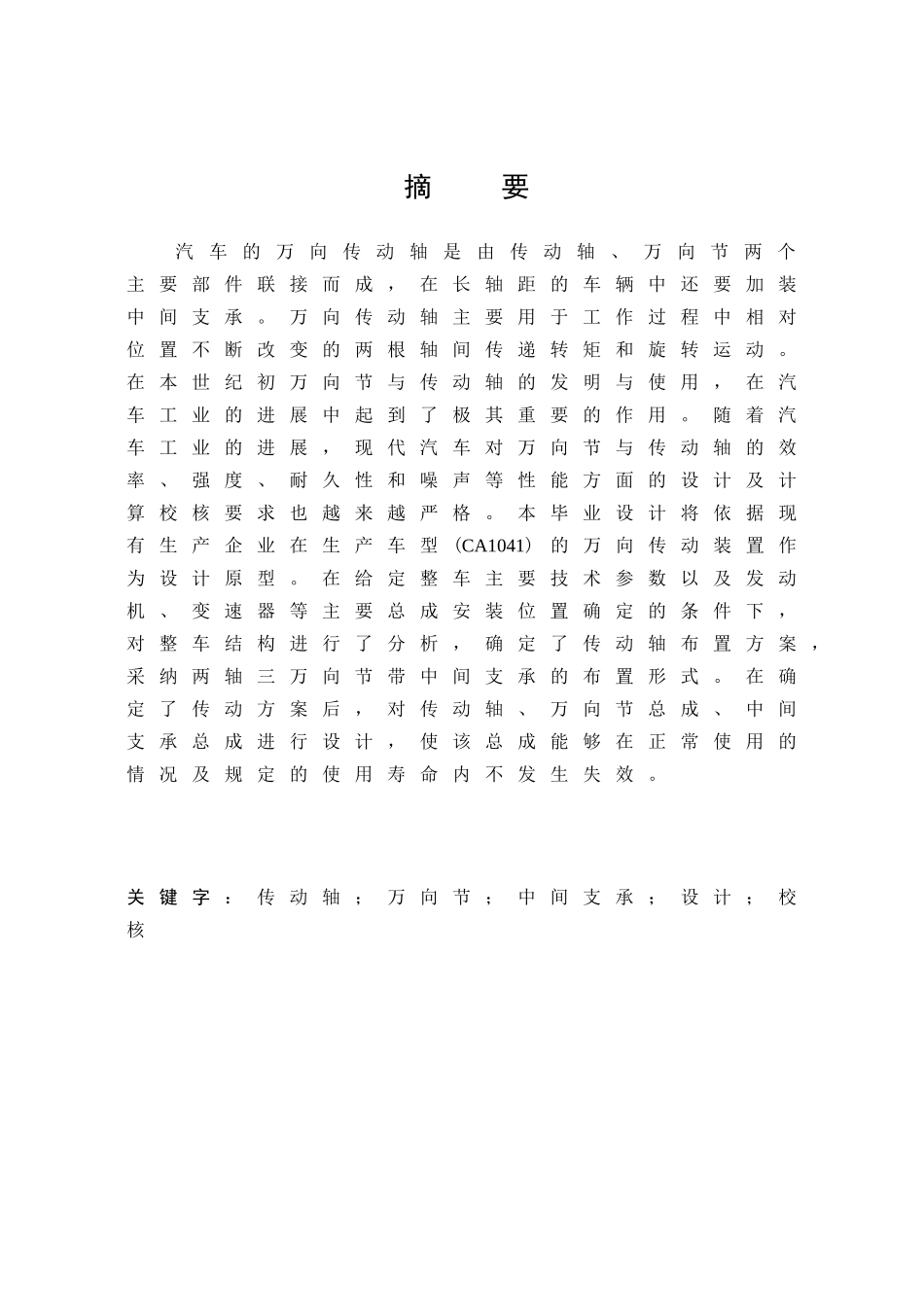

本科学生毕业设计轻型商用车传动轴及万向节设计 系部名称： 汽车工程系 专业班级： 车辆工程 B05-18 班 学生姓名： 田 宇 指导老师： 苏清源 职 称： 副 教授 二○○九年六月The Graduation Design for Bachelor's DegreeDesign of Light Commercial Vehicle Transmission Shaft and Cardan Joint Candidate：Tian YuSpecialty ：Vehicle EngineeringClass：B05-18Supervisor：Associate Prof. Su QingyuanHeilongjiang Institute of Technology2025-06·Harbin摘 要汽 车 的 万 向 传 动 轴 是 由 传 动 轴 、 万 向 节 两 个主 要 部 件 联 接 而 成 ， 在 长 轴 距 的 车 辆 中 还 要 加 装中 间 支 承 。 万 向 传 动 轴 主 要 用 于 工 作 过 程 中 相 对位 置 不 断 改 变 的 两 根 轴 间 传 递 转 矩 和 旋 转 运 动 。在 本 世 纪 初 万 向 节 与 传 动 轴 的 发 明 与 使 用 ， 在 汽车 工 业 的 进 展 中 起 到 了 极 其 重 要 的 作 用 。 随 着 汽车 工 业 的 进 展 ， 现 代 汽 车 对 万 向 节 与 传 动 轴 的 效率 、 强 度 、 耐 久 性 和 噪 声 等 性 能 方 面 的 设 计 及 计算 校 核 要 求 也 越 来 越 严 格 。 本 毕 业 设 计 将 依 据 现有 生 产 企 业 在 生 产 车 型 (CA1041)的 万 向 传 动 装 置 作为 设 计 原 型 。 在 给 定 整 车 主 要 技 术 参 数 以 及 发 动机 、 变 速 器 等 主 要 总 成 安 装 位 置 确 定 的 条 件 下 ，对 整 车 结 构 进 行 了 分 析 ， 确 定 了 传 动 轴 布 置 方 案 ，采 纳 两 轴 三 万 向 节 带 中 间 支 承 的 布 置 形 式 。 在 确定 了 传 动 方 案 后 ， 对 传 动 轴 、 万 向 节 总 成 、 中 间支 承 总 成 进 行 设 计 ， 使 该 总 成 能 够 在 正 常 使 用 的情 况 及 规 定 的 使 用 寿 命 内 不 发 生 失 效 。 关 键 字 ： 传 动 轴 ； 万 向 节 ； 中 间 支 承 ； 设 计 ； 校核ABSTRACT The universal drive shaft of automotive is compose...
