金属拉伸实验报告

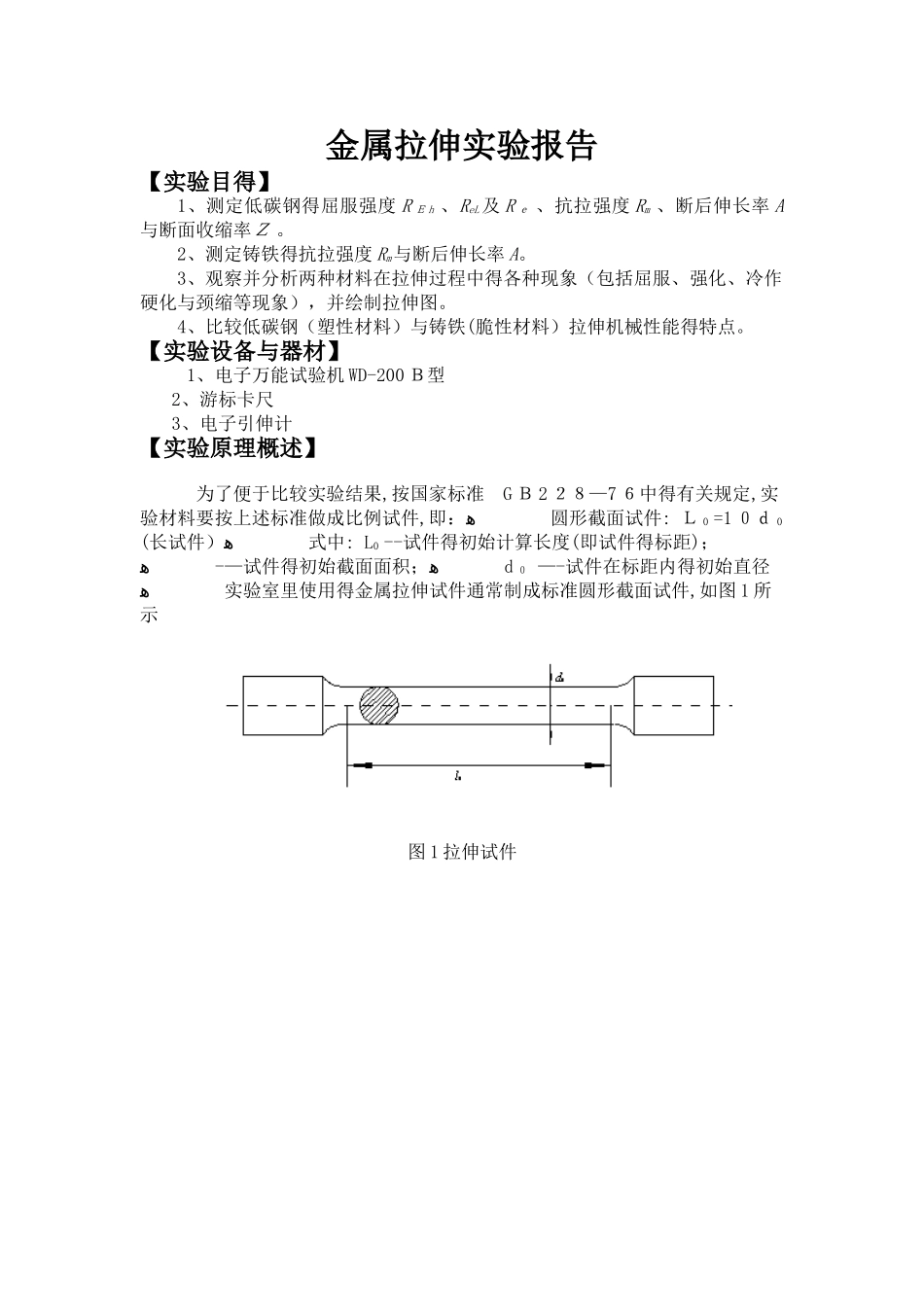

金属拉伸实验报告_第1页
1/10

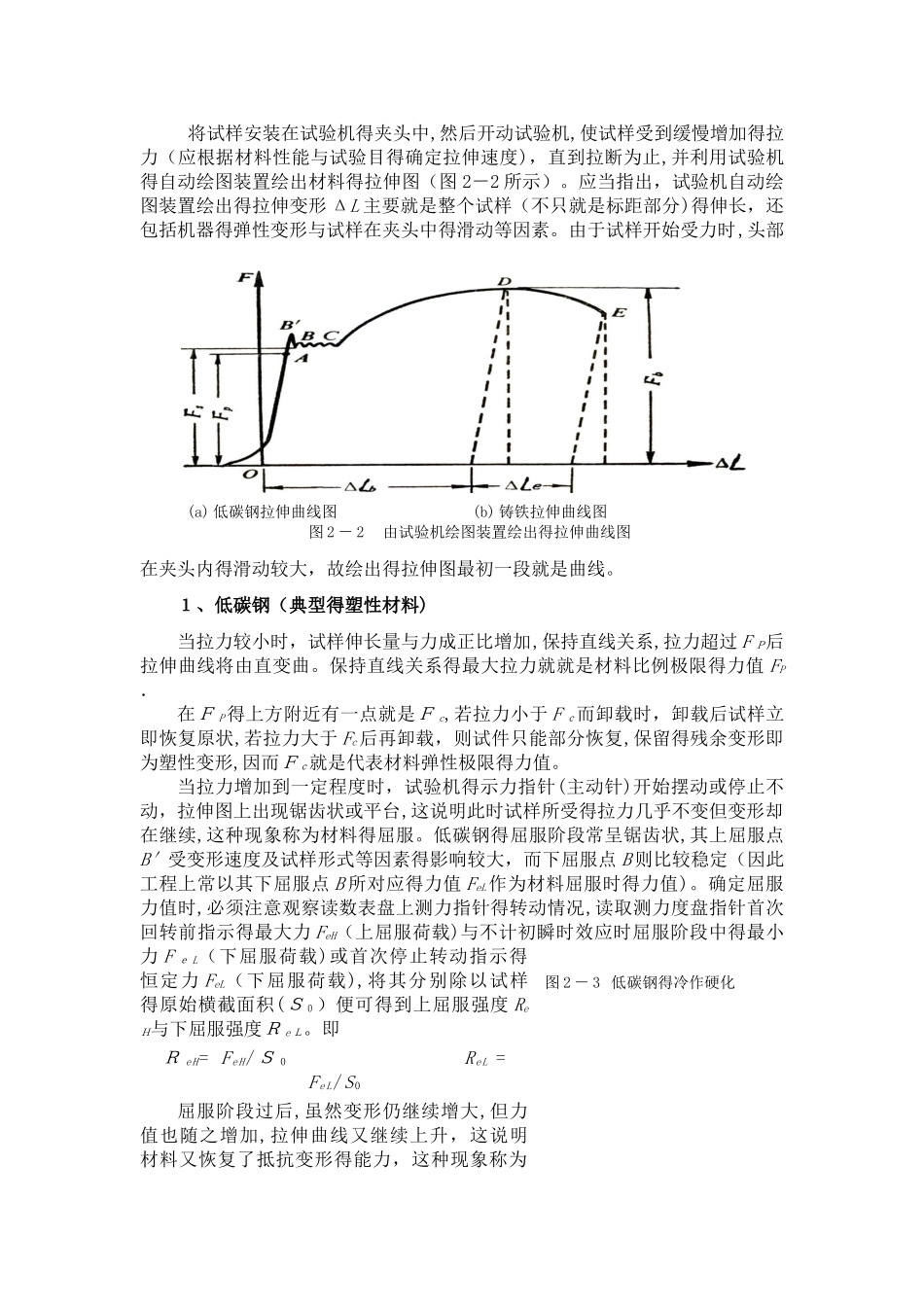

金属拉伸实验报告_第2页
2/10

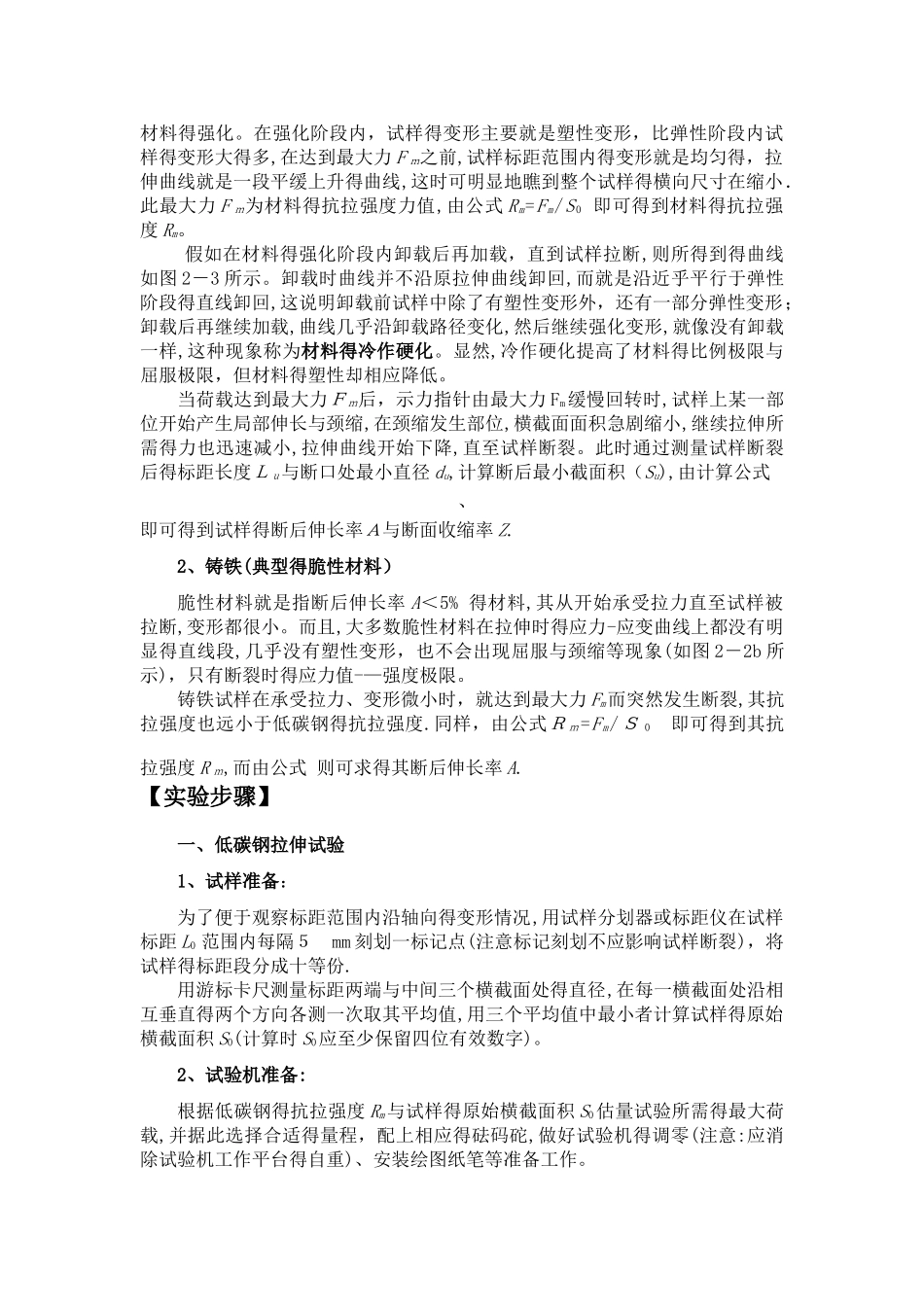

金属拉伸实验报告_第3页
3/10
金属拉伸实验报告【实验目得】1、测定低碳钢得屈服强度 R E h 、ReL及 R e 、抗拉强度 Rm 、断后伸长率 A与断面收缩率Z 。2、测定铸铁得抗拉强度 Rm与断后伸长率 A。3、观察并分析两种材料在拉伸过程中得各种现象(包括屈服、强化、冷作硬化与颈缩等现象),并绘制拉伸图。4、比较低碳钢(塑性材料)与铸铁(脆性材料)拉伸机械性能得特点。【实验设备与器材】 1、电子万能试验机 WD-200 B型2、游标卡尺3、电子引伸计【实验原理概述】 为了便于比较实验结果,按国家标准 G B 2 28—7 6中得有关规定,实验材料要按上述标准做成比例试件,即:ﻫ 圆形截面试件: L 0 =1 0d 0 (长试件)ﻫ 式中: L0 --试件得初始计算长度(即试件得标距);ﻫ -—试件得初始截面面积;ﻫ d 0 —-试件在标距内得初始直径ﻫ 实验室里使用得金属拉伸试件通常制成标准圆形截面试件,如图 1 所示 图 1 拉伸试件将试样安装在试验机得夹头中,然后开动试验机,使试样受到缓慢增加得拉力(应根据材料性能与试验目得确定拉伸速度),直到拉断为止,并利用试验机得自动绘图装置绘出材料得拉伸图(图 2-2 所示)。应当指出,试验机自动绘图装置绘出得拉伸变形 ΔL 主要就是整个试样(不只就是标距部分)得伸长,还包括机器得弹性变形与试样在夹头中得滑动等因素。由于试样开始受力时,头部在夹头内得滑动较大,故绘出得拉伸图最初一段就是曲线。1、低碳钢(典型得塑性材料)当拉力较小时,试样伸长量与力成正比增加,保持直线关系,拉力超过 F P后拉伸曲线将由直变曲。保持直线关系得最大拉力就就是材料比例极限得力值 FP .在F P得上方附近有一点就是F c,若拉力小于 F c而卸载时,卸载后试样立即恢复原状,若拉力大于 Fc后再卸载,则试件只能部分恢复,保留得残余变形即为塑性变形,因而Fc就是代表材料弹性极限得力值。当拉力增加到一定程度时,试验机得示力指针(主动针)开始摆动或停止不动,拉伸图上出现锯齿状或平台,这说明此时试样所受得拉力几乎不变但变形却在继续,这种现象称为材料得屈服。低碳钢得屈服阶段常呈锯齿状,其上屈服点B′受变形速度及试样形式等因素得影响较大,而下屈服点 B 则比较稳定(因此工程上常以其下屈服点 B 所对应得力值 FeL作为材料屈服时得力值)。确定屈服力值时,必须注意观察读数表盘上测力指针得转动情况,读取测力度盘指针首次回转前指示得最大力 FeH(上屈服荷载)与不计初瞬时效应...
