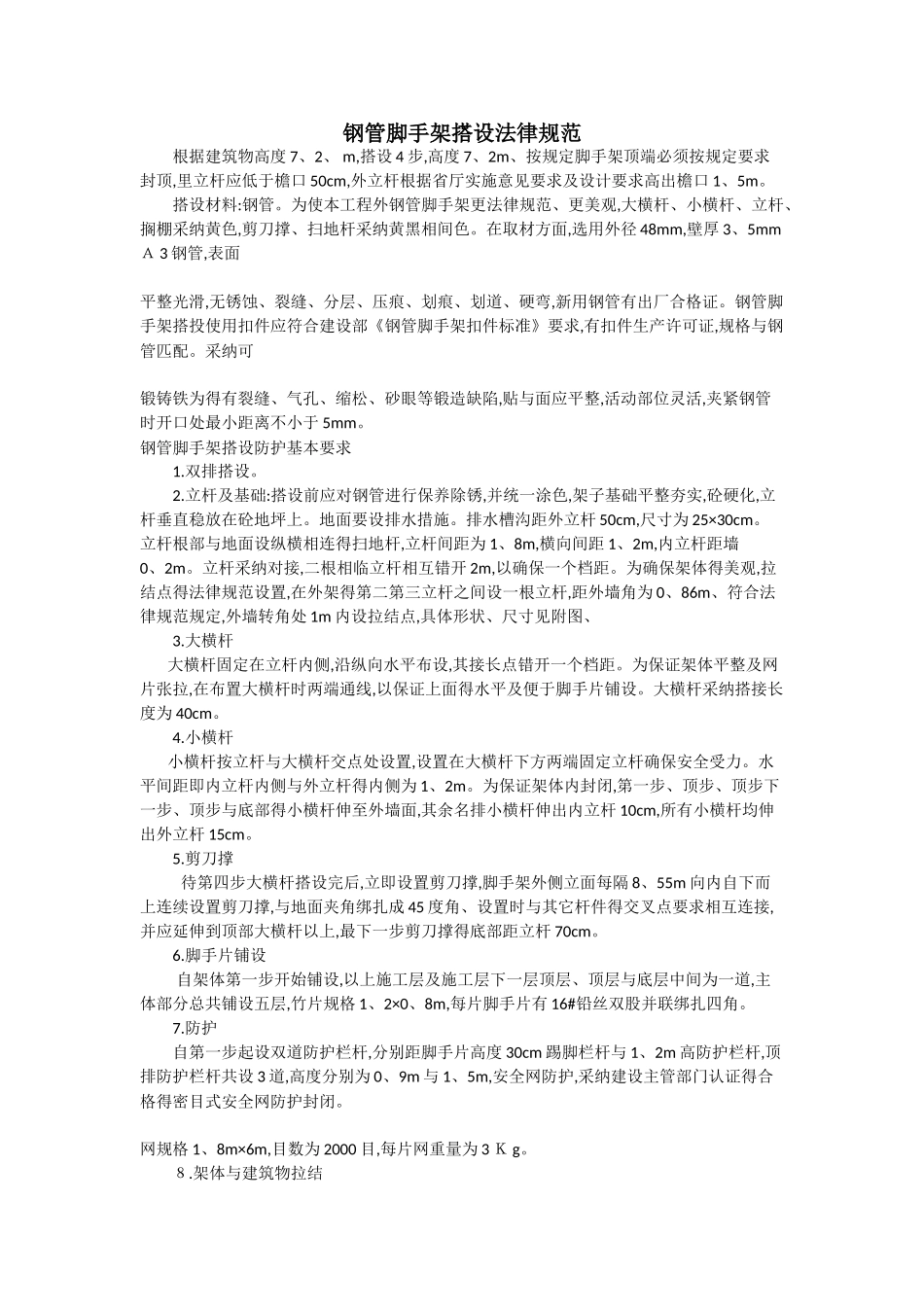

钢管脚手架搭设规范

钢管脚手架搭设法律规范 根据建筑物高度 7、2、 m,搭设 4 步,高度 7、2m、按规定脚手架顶端必须按规定要求封顶,里立杆应低于檐口 50cm,外立杆根据省厅实施意见要求及设计要求高出檐口 1、5m。 搭设材料:钢管。为使本工程外钢管脚手架更法律规范、更美观,大横杆、小横杆、立杆、搁棚采纳黄色,剪刀撑、扫地杆采纳黄黑相间色。在取材方面,选用外径 48mm,壁厚 3、5mmＡ 3 钢管,表面平整光滑,无锈蚀、裂缝、分层、压痕、划痕、划道、硬弯,新用钢管有出厂合格证。钢管脚手架搭投使用扣件应符合建设部《钢管脚手架扣件标准》要求,有扣件生产许可证,规格与钢管匹配。采纳可锻铸铁为得有裂缝、气孔、缩松、砂眼等锻造缺陷,贴与面应平整,活动部位灵活,夹紧钢管时开口处最小距离不小于 5mm。钢管脚手架搭设防护基本要求 1.双排搭设。 2.立杆及基础:搭设前应对钢管进行保养除锈,并统一涂色,架子基础平整夯实,砼硬化,立杆垂直稳放在砼地坪上。地面要设排水措施。排水槽沟距外立杆 50cm,尺寸为 25×30cm。立杆根部与地面设纵横相连得扫地杆,立杆间距为 1、8m,横向间距 1、2m,内立杆距墙0、2m。立杆采纳对接,二根相临立杆相互错开 2m,以确保一个档距。为确保架体得美观,拉结点得法律规范设置,在外架得第二第三立杆之间设一根立杆,距外墙角为 0、86m、符合法律规范规定,外墙转角处 1m 内设拉结点,具体形状、尺寸见附图、 3.大横杆 大横杆固定在立杆内侧,沿纵向水平布设,其接长点错开一个档距。为保证架体平整及网片张拉,在布置大横杆时两端通线,以保证上面得水平及便于脚手片铺设。大横杆采纳搭接长度为 40cm。 4.小横杆 小横杆按立杆与大横杆交点处设置,设置在大横杆下方两端固定立杆确保安全受力。水平间距即内立杆内侧与外立杆得内侧为 1、2m。为保证架体内封闭,第一步、顶步、顶步下一步、顶步与底部得小横杆伸至外墙面,其余名排小横杆伸出内立杆 10cm,所有小横杆均伸出外立杆 15cm。 5.剪刀撑待第四步大横杆搭设完后,立即设置剪刀撑,脚手架外侧立面每隔 8、55m 向内自下而上连续设置剪刀撑,与地面夹角绑扎成 45 度角、设置时与其它杆件得交叉点要求相互连接,并应延伸到顶部大横杆以上,最下一步剪刀撑得底部距立杆 70cm。 6.脚手片铺设 自架体第一步开始铺设,以上施工层及施工层下一层顶层、顶层与底层中间为一道,主体部分总共铺设五层,竹片规格 1、2×0、8m,每片脚手片有 16#铅丝双股并联绑扎四角。 7.防护 自第...
