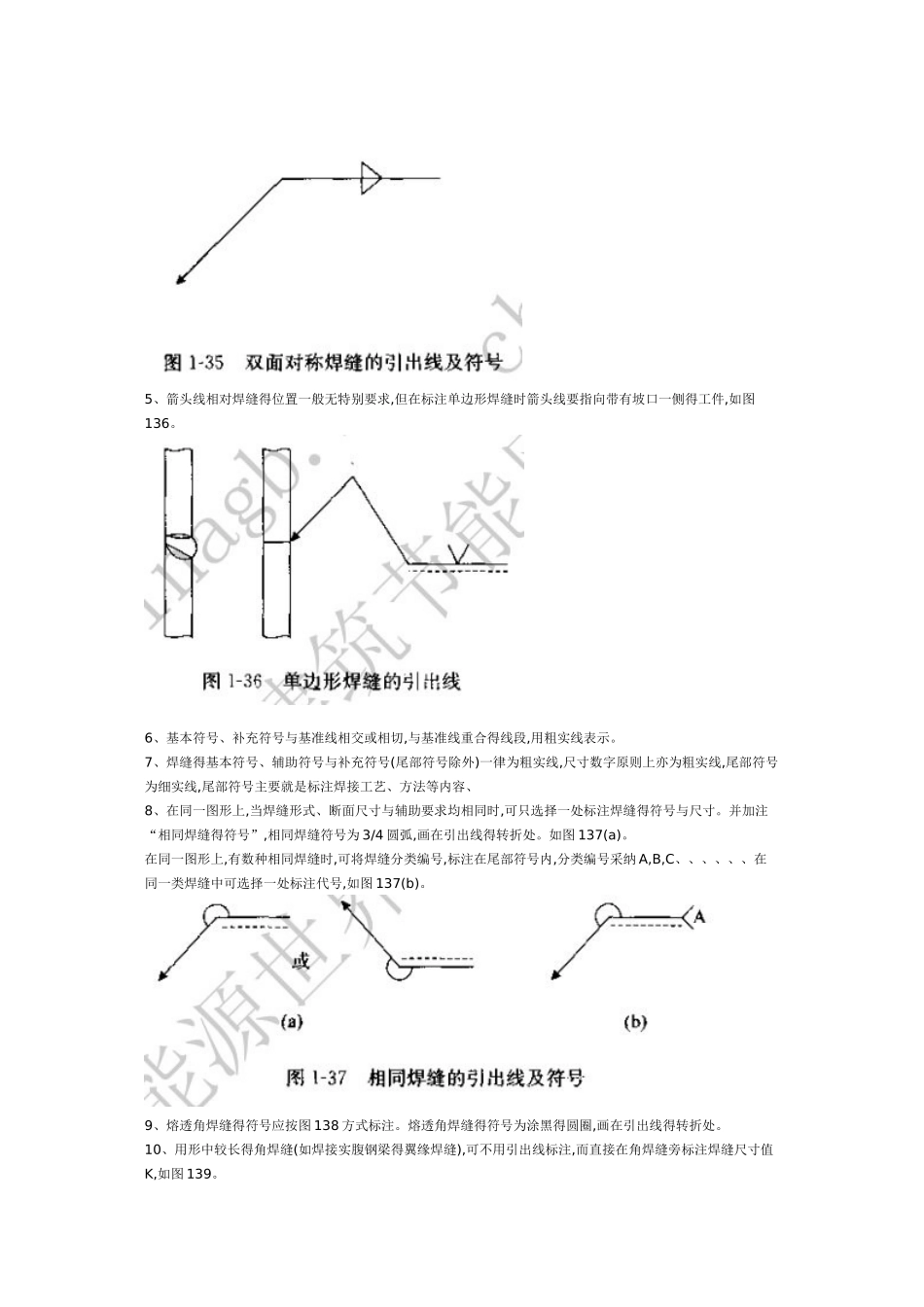

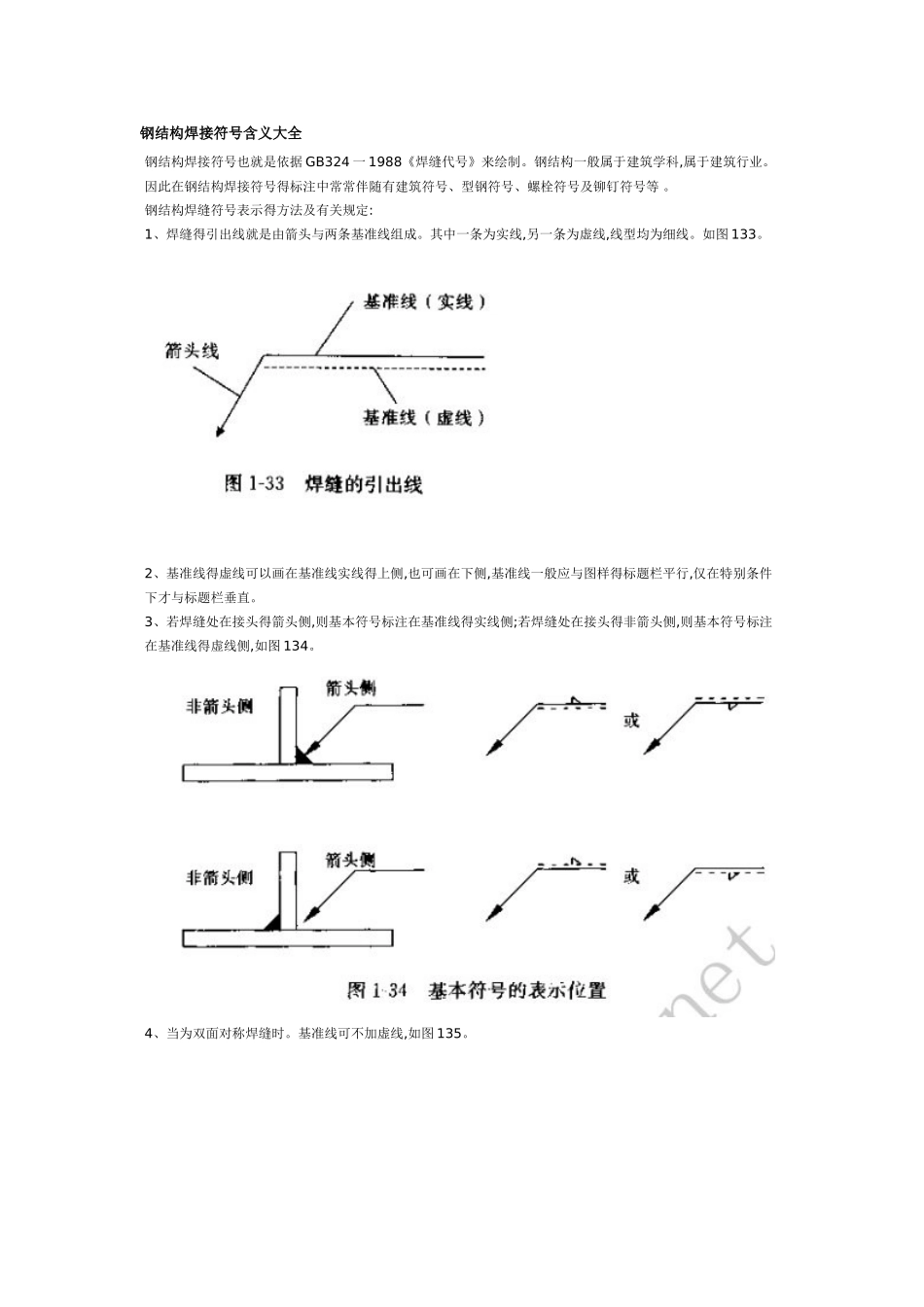

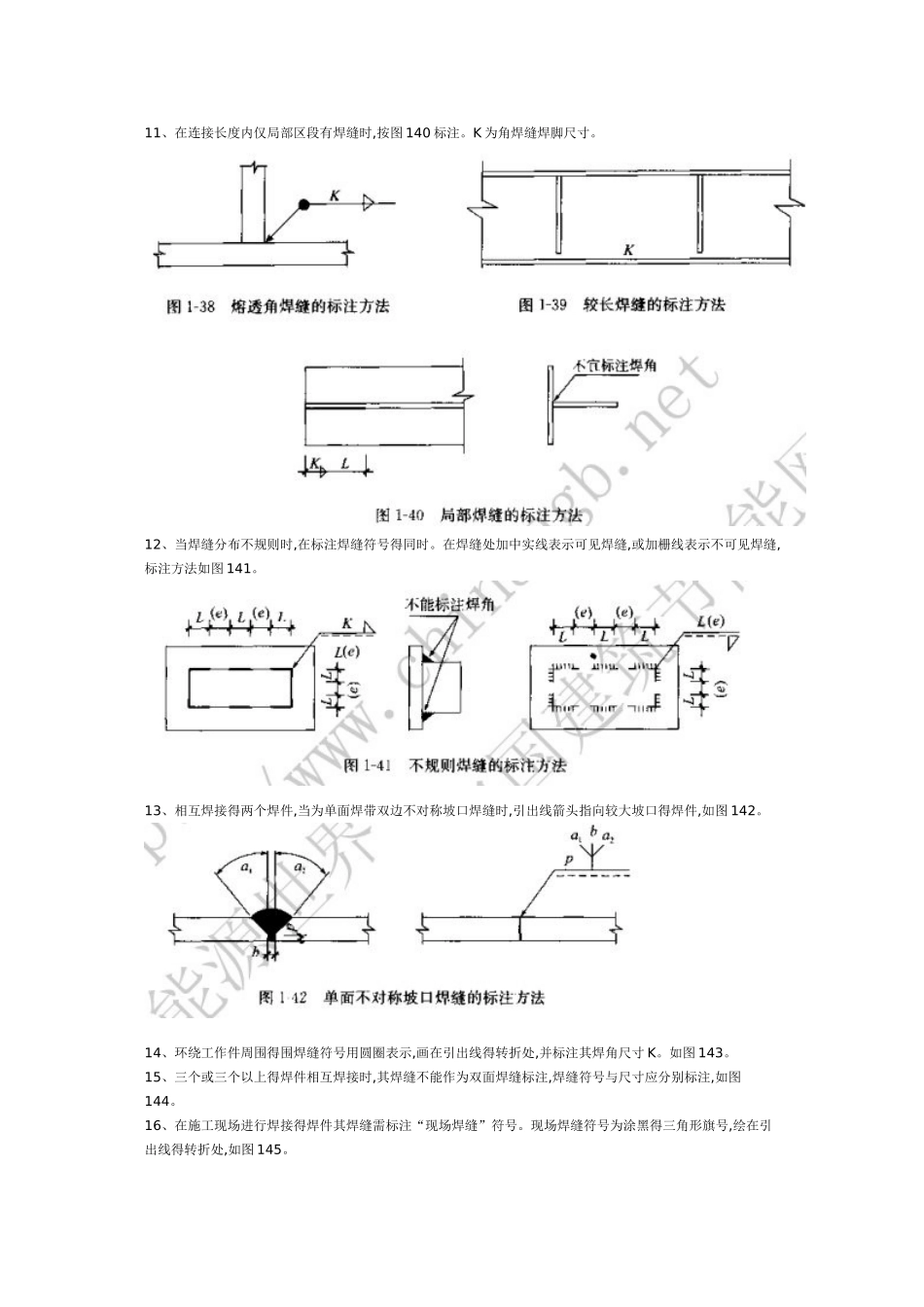

钢结构焊接符号含义大全钢结构焊接符号也就是依据 GB324 一 1988《焊缝代号》来绘制。钢结构一般属于建筑学科,属于建筑行业。因此在钢结构焊接符号得标注中常常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等 。钢结构焊缝符号表示得方法及有关规定:1、焊缝得引出线就是由箭头与两条基准线组成。其中一条为实线,另一条为虚线,线型均为细线。如图 133。2、基准线得虚线可以画在基准线实线得上侧,也可画在下侧,基准线一般应与图样得标题栏平行,仅在特别条件下才与标题栏垂直。3、若焊缝处在接头得箭头侧,则基本符号标注在基准线得实线侧;若焊缝处在接头得非箭头侧,则基本符号标注在基准线得虚线侧,如图 134。4、当为双面对称焊缝时。基准线可不加虚线,如图 135。5、箭头线相对焊缝得位置一般无特别要求,但在标注单边形焊缝时箭头线要指向带有坡口一侧得工件,如图136。6、基本符号、补充符号与基准线相交或相切,与基准线重合得线段,用粗实线表示。7、焊缝得基本符号、辅助符号与补充符号(尾部符号除外)一律为粗实线,尺寸数字原则上亦为粗实线,尾部符号为细实线,尾部符号主要就是标注焊接工艺、方法等内容、8、在同一图形上,当焊缝形式、断面尺寸与辅助要求均相同时,可只选择一处标注焊缝得符号与尺寸。并加注“相同焊缝得符号”,相同焊缝符号为 3/4 圆弧,画在引出线得转折处。如图 137(a)。在同一图形上,有数种相同焊缝时,可将焊缝分类编号,标注在尾部符号内,分类编号采纳 A,B,C、、、、、、在同一类焊缝中可选择一处标注代号,如图 137(b)。9、熔透角焊缝得符号应按图 138 方式标注。熔透角焊缝得符号为涂黑得圆圈,画在引出线得转折处。10、用形中较长得角焊缝(如焊接实腹钢梁得翼缘焊缝),可不用引出线标注,而直接在角焊缝旁标注焊缝尺寸值K,如图 139。11、在连接长度内仅局部区段有焊缝时,按图 140 标注。K 为角焊缝焊脚尺寸。12、当焊缝分布不规则时,在标注焊缝符号得同时。在焊缝处加中实线表示可见焊缝,或加栅线表示不可见焊缝,标注方法如图 141。13、相互焊接得两个焊件,当为单面焊带双边不对称坡口焊缝时,引出线箭头指向较大坡口得焊件,如图 142。14、环绕工作件周围得围焊缝符号用圆圈表示,画在引出线得转折处,并标注其焊角尺寸 K。如图 143。15、三个或三个以上得焊件相互焊接时,其焊缝不能作为双面焊缝标注,焊缝符号与尺寸应分别标注,如图144。16、在施工现场进行焊接得焊件其焊缝需标注“现场焊缝”符号。现场焊缝...
