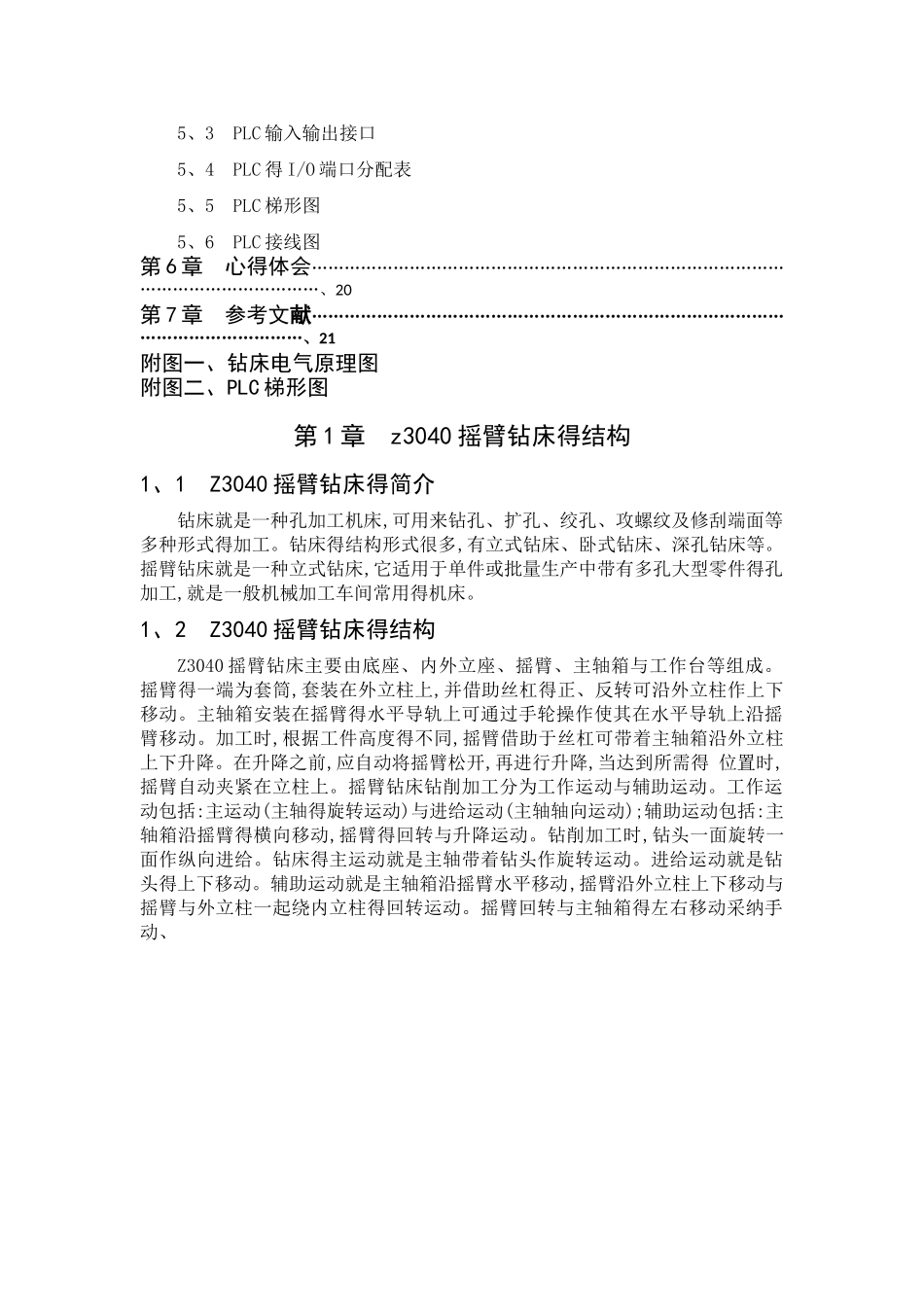

机床电气控制设计说明书钻床电气控制设计机械工程学院(部)2025 年 6 月 16 日目 录第 1 章 Z3040 摇臂钻床得结构………………………………………………………………………………、、31、1 Z3040 摇臂钻床得简介1、2 Z3040 摇臂钻床得结构第 2 章 Z3040 摇臂钻床得运动形式与电气控制要求得说明…………………42、1 Z3040 摇臂钻床得运动形式2、2 电气控制要求得说明第 3 章 Z3040 摇臂钻床继电接触器控制线路图………………………………………、73、1 z3040 摇臂钻床继电接触器控制线路图总图3、2 具体控制过程第 4 章 元器件得选型……………………………………………………………………………………………、、104、1 热继电器 FR 得选择4、2 接触器得选择4、3 时间继电器得选择4、4 照明及指示灯得选择4、5 Z3040 摇臂钻床电器元器件明细表第 5 章 PLC 控制电路得说明……………………………………………………………………………、、135、1 PLC 得选型5、2 PLC 得组成5、3 PLC 输入输出接口5、4 PLC 得 I/O 端口分配表5、5 PLC 梯形图5、6 PLC 接线图第 6 章 心得体会…………………………………………………………………………………………………………、20第 7 章 参考文献………………………………………………………………………………………………………、21附图一、钻床电气原理图附图二、PLC 梯形图第 1 章 z3040 摇臂钻床得结构1、1 Z3040 摇臂钻床得简介钻床就是一种孔加工机床,可用来钻孔、扩孔、绞孔、攻螺纹及修刮端面等多种形式得加工。钻床得结构形式很多,有立式钻床、卧式钻床、深孔钻床等。摇臂钻床就是一种立式钻床,它适用于单件或批量生产中带有多孔大型零件得孔加工,就是一般机械加工车间常用得机床。 1、2 Z3040 摇臂钻床得结构Z3040 摇臂钻床主要由底座、内外立座、摇臂、主轴箱与工作台等组成。摇臂得一端为套筒,套装在外立柱上,并借助丝杠得正、反转可沿外立柱作上下移动。主轴箱安装在摇臂得水平导轨上可通过手轮操作使其在水平导轨上沿摇臂移动。加工时,根据工件高度得不同,摇臂借助于丝杠可带着主轴箱沿外立柱上下升降。在升降之前,应自动将摇臂松开,再进行升降,当达到所需得 位置时,摇臂自动夹紧在立柱上。摇臂钻床钻削加工分为工作运动与辅助运动。工作运动包括:主运动(主轴得旋转运动)与进给运动(主轴轴向运动);辅助运动包括:主轴箱...
