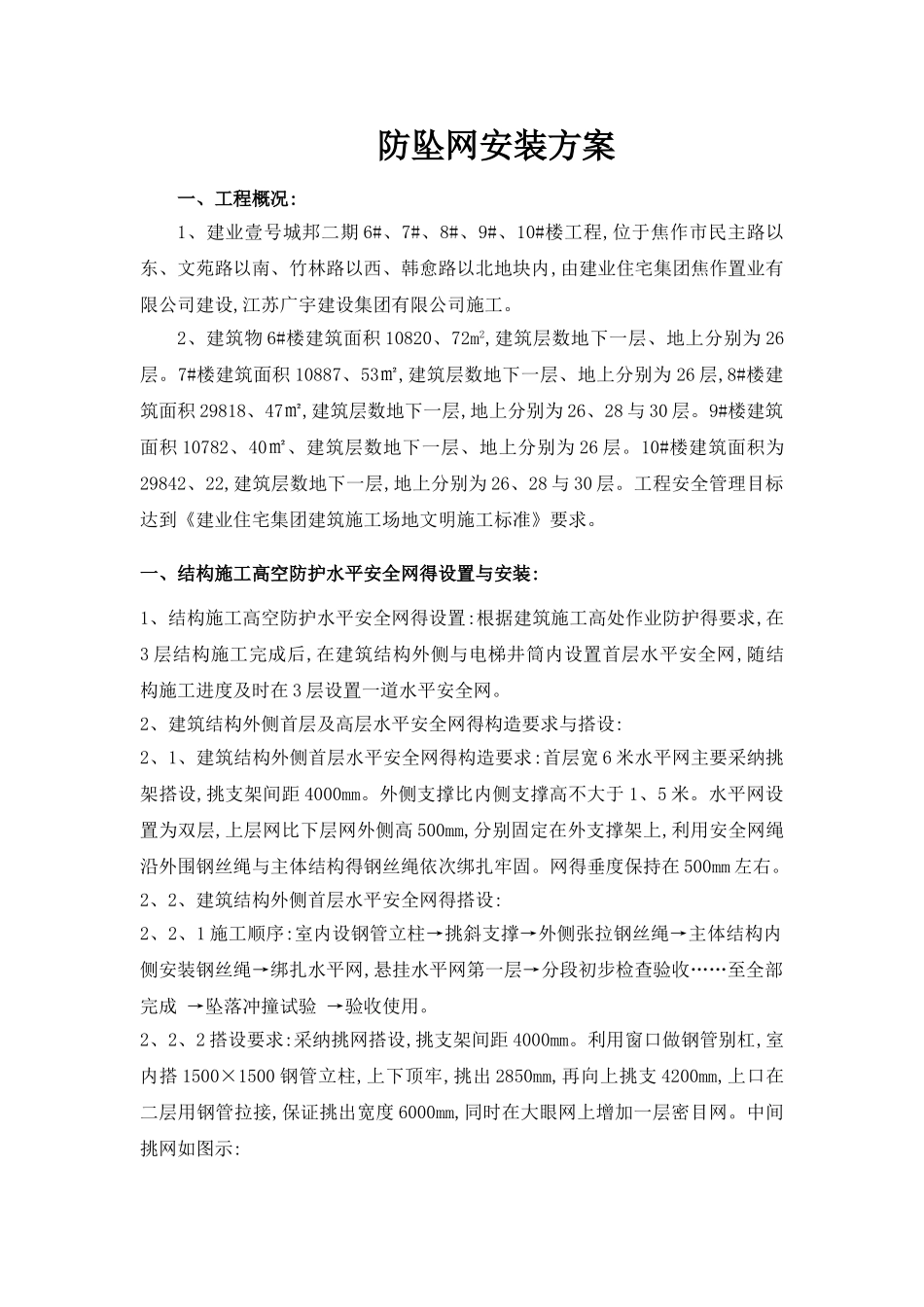

防坠网安装方案一、工程概况:1、建业壹号城邦二期 6#、7#、8#、9#、10#楼工程,位于焦作市民主路以东、文苑路以南、竹林路以西、韩愈路以北地块内,由建业住宅集团焦作置业有限公司建设,江苏广宇建设集团有限公司施工。2、建筑物 6#楼建筑面积 10820、72m2,建筑层数地下一层、地上分别为 26层。7#楼建筑面积 10887、53㎡,建筑层数地下一层、地上分别为 26 层,8#楼建筑面积 29818、47㎡,建筑层数地下一层,地上分别为 26、28 与 30 层。9#楼建筑面积 10782、40㎡、建筑层数地下一层、地上分别为 26 层。10#楼建筑面积为29842、22,建筑层数地下一层,地上分别为 26、28 与 30 层。工程安全管理目标达到《建业住宅集团建筑施工场地文明施工标准》要求。一、结构施工高空防护水平安全网得设置与安装:1、结构施工高空防护水平安全网得设置:根据建筑施工高处作业防护得要求,在3 层结构施工完成后,在建筑结构外侧与电梯井筒内设置首层水平安全网,随结构施工进度及时在 3 层设置一道水平安全网。2、建筑结构外侧首层及高层水平安全网得构造要求与搭设:2、1、建筑结构外侧首层水平安全网得构造要求:首层宽 6 米水平网主要采纳挑架搭设,挑支架间距 4000mm。外侧支撑比内侧支撑高不大于 1、5 米。水平网设置为双层,上层网比下层网外侧高 500mm,分别固定在外支撑架上,利用安全网绳沿外围钢丝绳与主体结构得钢丝绳依次绑扎牢固。网得垂度保持在 500mm 左右。2、2、建筑结构外侧首层水平安全网得搭设:2、2、1 施工顺序:室内设钢管立柱→挑斜支撑→外侧张拉钢丝绳→主体结构内侧安装钢丝绳→绑扎水平网,悬挂水平网第一层→分段初步检查验收……至全部完成 →坠落冲撞试验 →验收使用。2、2、2 搭设要求:采纳挑网搭设,挑支架间距 4000mm。利用窗口做钢管别杠,室内搭 1500×1500 钢管立柱,上下顶牢,挑出 2850mm,再向上挑支 4200mm,上口在二层用钢管拉接,保证挑出宽度 6000mm,同时在大眼网上增加一层密目网。中间挑网如图示:120012001500600042005004006000钢管拉接15001500300拐角处挑网示意图2、2、3 在主体结构四周外墙,二层窗口下部螺栓孔,安装 Ф12 钢丝绳,用 8＃铅丝利用穿墙螺栓孔固定钢丝绳,钢丝绳绑扎牢固、顺直。2、2、4 首层水平网安装好后,用 100Kg 得砂袋,从离网 10m 得高空进行坠落,网无破坏、架体正常即为合格。3、上层挑网(层间网)得设置构造与搭设:3、1 上层挑网得设置构造与要求:上层挑网为大眼安全...
