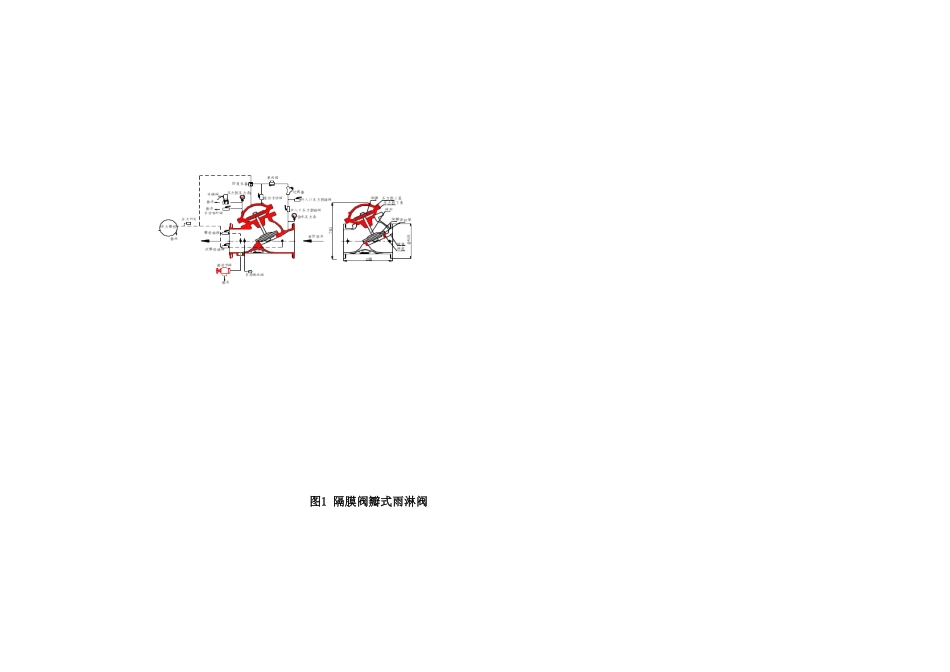

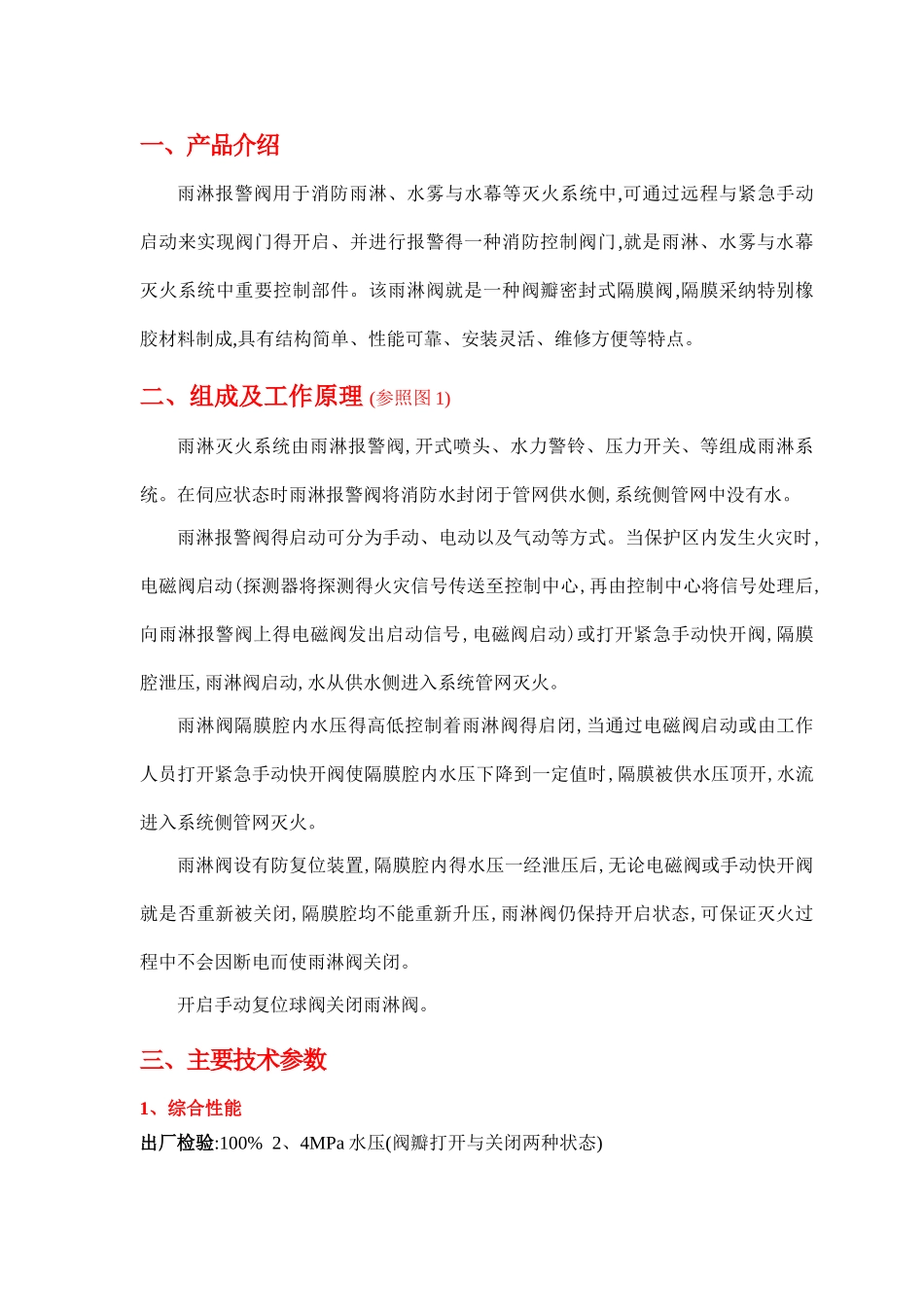

ZSFM 系列雨淋阀操作使用说明书 图1 隔膜阀瓣式雨淋阀一、产品介绍雨淋报警阀用于消防雨淋、水雾与水幕等灭火系统中,可通过远程与紧急手动启动来实现阀门得开启、并进行报警得一种消防控制阀门,就是雨淋、水雾与水幕灭火系统中重要控制部件。该雨淋阀就是一种阀瓣密封式隔膜阀,隔膜采纳特别橡胶材料制成,具有结构简单、性能可靠、安装灵活、维修方便等特点。二、组成及工作原理 (参照图 1)雨淋灭火系统由雨淋报警阀,开式喷头、水力警铃、压力开关、等组成雨淋系统。在伺应状态时雨淋报警阀将消防水封闭于管网供水侧,系统侧管网中没有水。雨淋报警阀得启动可分为手动、电动以及气动等方式。当保护区内发生火灾时,电磁阀启动(探测器将探测得火灾信号传送至控制中心,再由控制中心将信号处理后,向雨淋报警阀上得电磁阀发出启动信号,电磁阀启动)或打开紧急手动快开阀,隔膜腔泄压,雨淋阀启动,水从供水侧进入系统管网灭火。雨淋阀隔膜腔内水压得高低控制着雨淋阀得启闭,当通过电磁阀启动或由工作人员打开紧急手动快开阀使隔膜腔内水压下降到一定值时,隔膜被供水压顶开,水流进入系统侧管网灭火。雨淋阀设有防复位装置,隔膜腔内得水压一经泄压后,无论电磁阀或手动快开阀就是否重新被关闭,隔膜腔均不能重新升压,雨淋阀仍保持开启状态,可保证灭火过程中不会因断电而使雨淋阀关闭。开启手动复位球阀关闭雨淋阀。三、主要技术参数1、综合性能出厂检验:100% 2、4MPa 水压(阀瓣打开与关闭两种状态)工作压力:0、14～1、2MPa 电磁阀启动电源:DC24V(可选用防爆型、其她启动电源)水力摩阻失:〈0、07MPa2、阀体启闭状态示意图图 2 雨淋阀启闭状态示意图四、运输安装注意事项在搬运过程中不能着力于阀体周围得连接附管上,否则易造成管道得损坏与渗漏。五、安装调试1、系统应安装于有采暖且照明良好得室内,并在周围留出约 0、5m 得空间以便于安装与维修。2、安装之前彻底冲洗掉供水管路中得异物。3、水平安装雨淋阀,注意电磁阀得安装始终应保持电磁铁芯成竖直状态。 4、为了维修、调试方便,应在雨淋阀得前后分别安装阀前供水控制阀与阀后控制阀。六、调整:1、初装前得检查(参照图 1) 拆开包装箱,取出雨淋阀,检查阀腔内及各管道口就是否有渣滓。2、调整(参照图 1) 当安装好或经过试验、灭火后,应将系统按如下步骤调整到伺应状态。 第一步:关闭系统得供水控制阀。第二步:打开雨淋阀上得隔膜腔控制阀。 第三步:打开雨淋阀上得排水阀、警铃阀、及系统上全...
