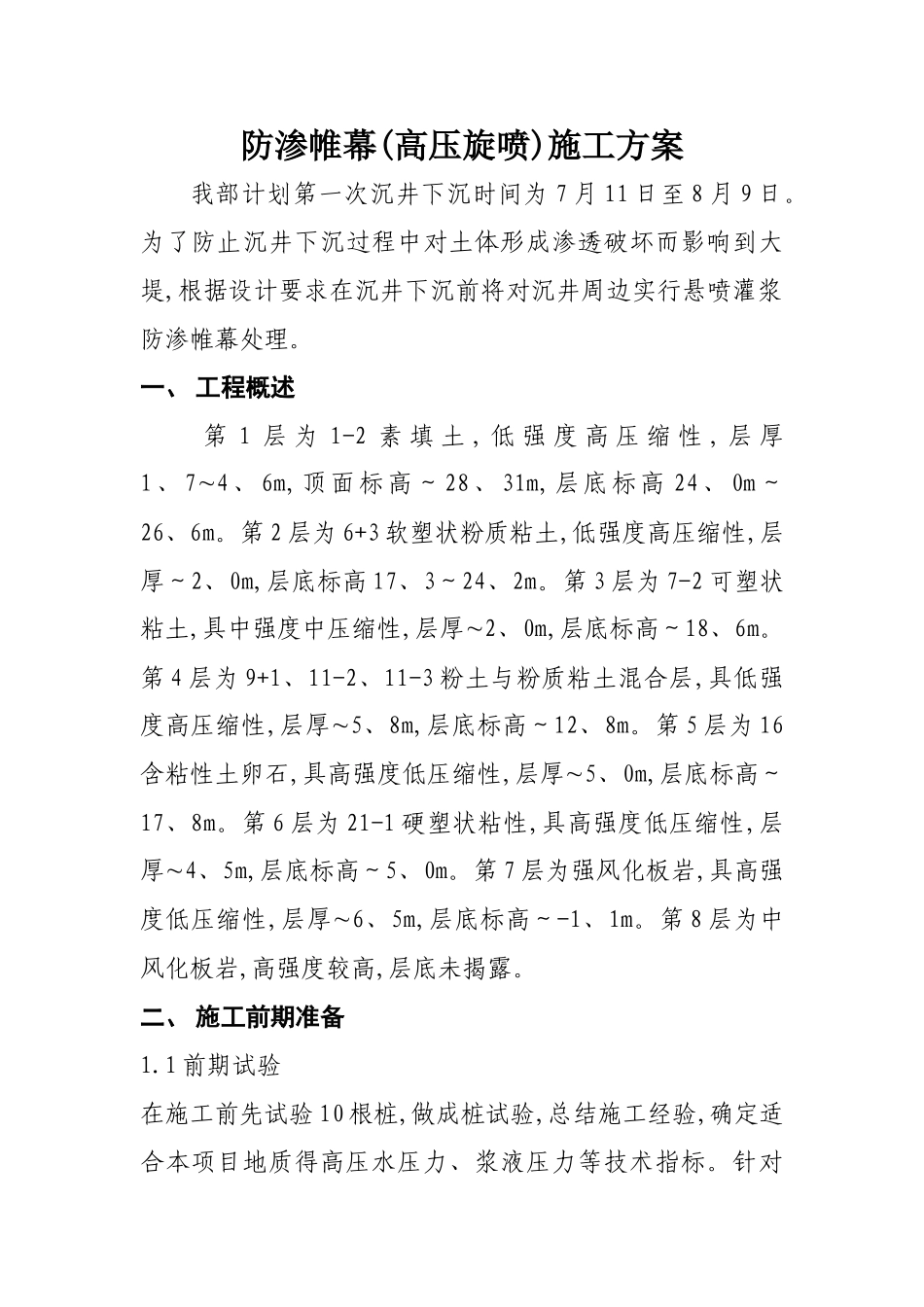

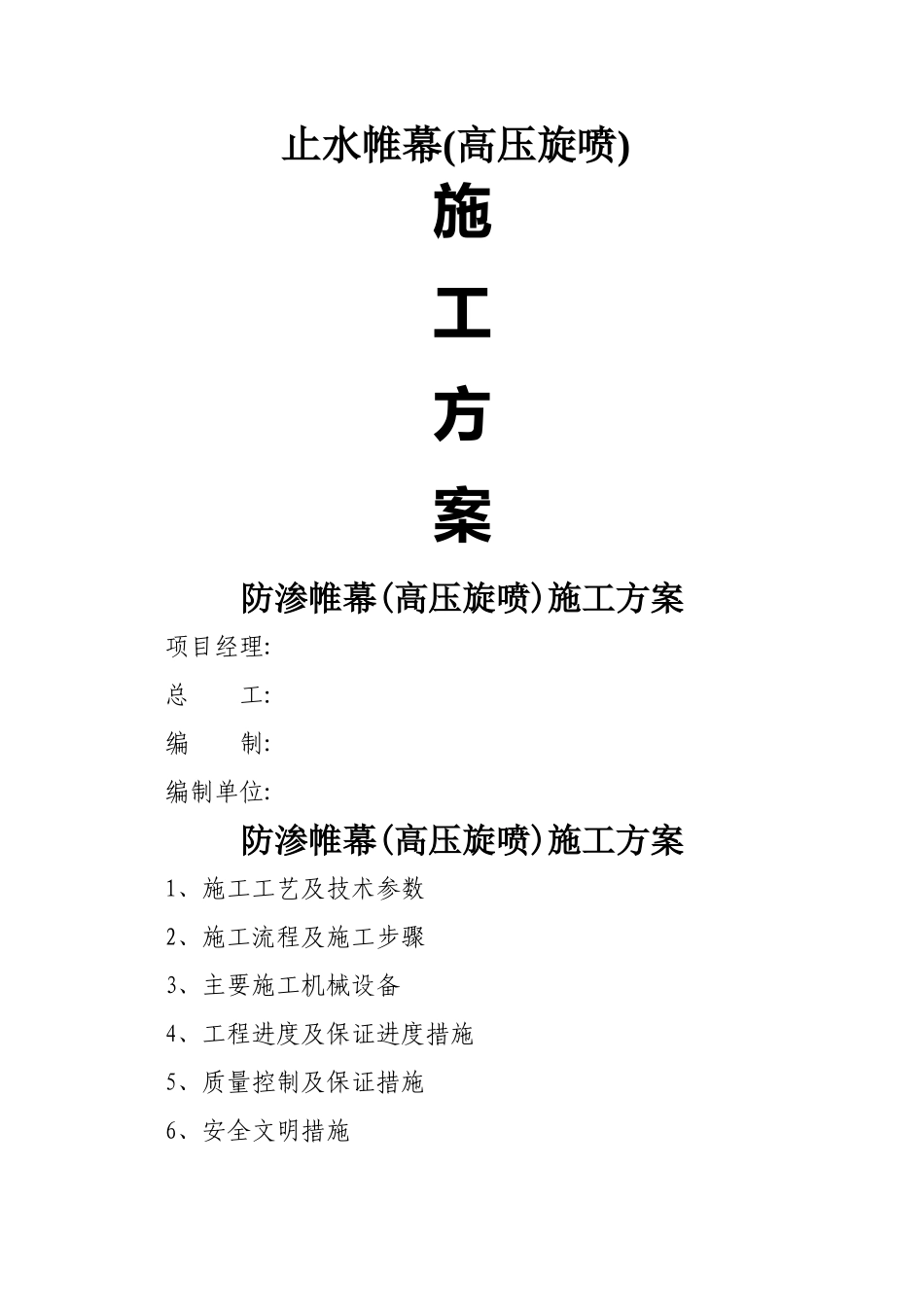

止水帷幕(高压旋喷)施工方案防渗帷幕(高压旋喷)施工方案 项目经理: 总 工: 编 制:编制单位: 防渗帷幕(高压旋喷)施工方案 1、施工工艺及技术参数 2、施工流程及施工步骤 3、主要施工机械设备 4、工程进度及保证进度措施 5、质量控制及保证措施 6、安全文明措施防渗帷幕(高压旋喷)施工方案 我部计划第一次沉井下沉时间为 7 月 11 日至 8 月 9 日。为了防止沉井下沉过程中对土体形成渗透破坏而影响到大堤,根据设计要求在沉井下沉前将对沉井周边实行悬喷灌浆防渗帷幕处理。一、 工程概述 第 1 层 为 1-2 素 填 土 , 低 强 度 高 压 缩 性 , 层 厚1、7~4、6m,顶面标高～ 28、31m,层底标高 24、0m～26、6m。第 2 层为 6+3 软塑状粉质粘土,低强度高压缩性,层厚～2、0m,层底标高 17、3～24、2m。第 3 层为 7-2 可塑状粘土,具中强度中压缩性,层厚~2、0m,层底标高～18、6m。第 4 层为 9+1、11-2、11-3 粉土与粉质粘土混合层,具低强度高压缩性,层厚~5、8m,层底标高～12、8m。第 5 层为 16含粘性土卵石,具高强度低压缩性,层厚~5、0m,层底标高～17、8m。第 6 层为 21-1 硬塑状粘性,具高强度低压缩性,层厚~4、5m,层底标高～5、0m。第 7 层为强风化板岩,具高强度低压缩性,层厚~6、5m,层底标高～-1、1m。第 8 层为中风化板岩,高强度较高,层底未揭露。二、 施工前期准备1.1 前期试验在施工前先试验 10 根桩,做成桩试验,总结施工经验,确定适合本项目地质得高压水压力、浆液压力等技术指标。针对不同得地层(软土层、岩层)使用适合得技术参数。 1.2 施工技术参数(经验数据)1)高压水压力 P=3~8MPa;排量 75-100L/min。2)空压机压力 P=0、7-0、8Mpa;排量 0、9m3/ min。3)浆液压力 P=2-4Mpa;排量 80L/min。4)进浆比重:≥1、65。5)喷杆提升速度:0、1-0、3m/min。6)转速:20-40r/min7)水泥浆采纳 32、5 号普通硅酸盐水泥三、施工工艺1.1 施工工艺本工程采纳三重管高压旋喷灌浆工艺进行施工,其施工原理就是利用高压水流喷射切割土体,使用气体包裹高压水流,以便水流射程较远,切割半径较大,与此同时水泥浆液随即充填进入被水切割得空间,从而形成水泥浆与泥砂混合物。随着喷头得提升,水泥浆与周围得土体在一定范围内形成一个圆柱桩得旋喷桩1、1 悬喷灌浆设计1)灌浆孔布置灌浆孔沿泵房沉井壁四周布设,距泵房沉井壁边 8 、0m 左右,单排,旋喷桩桩径 1000mm,孔距 800mm,采纳三管旋喷法施工...
