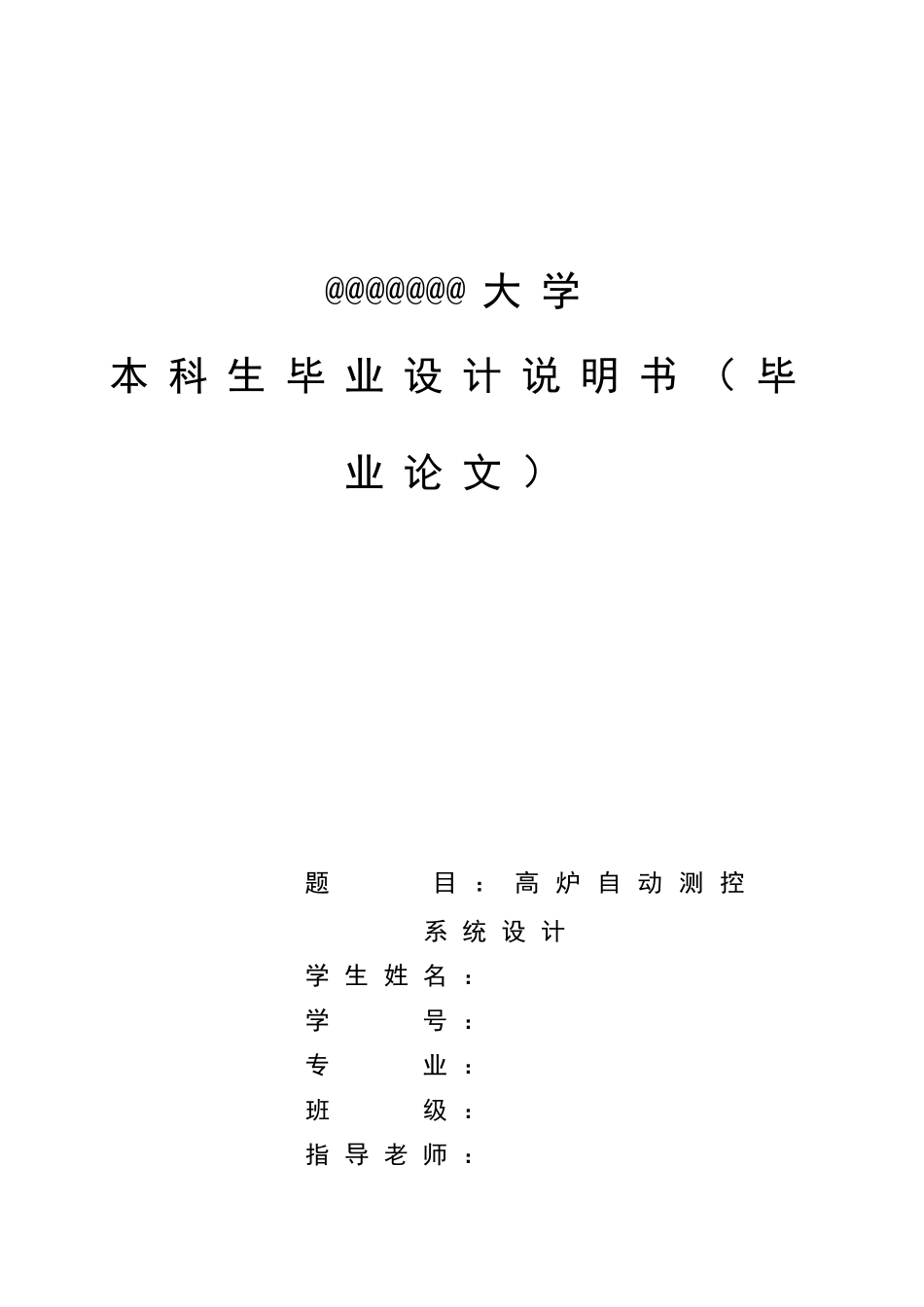

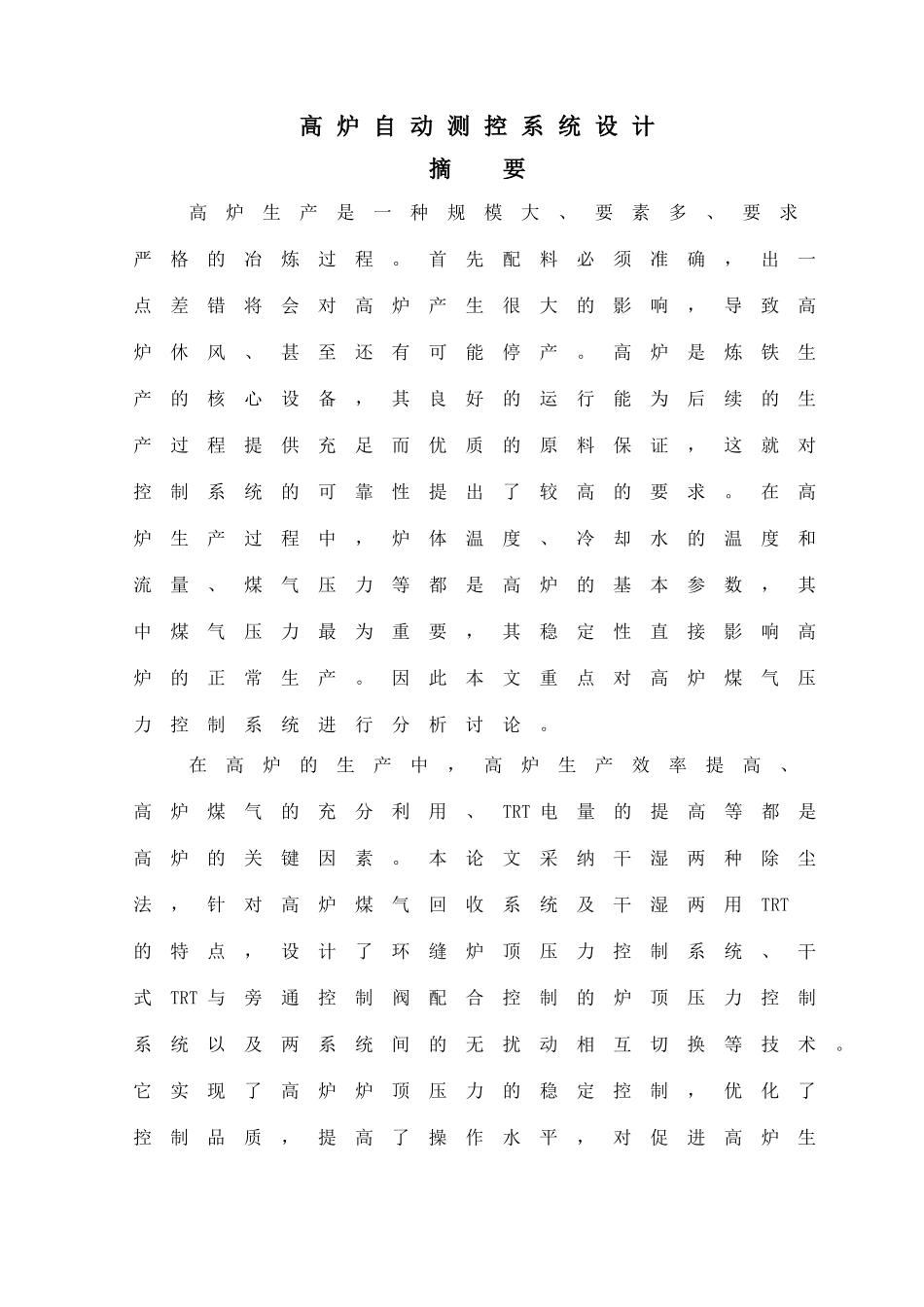

@@@@@@@ 大 学本 科 生 毕 业 设 计 说 明 书 （ 毕业 论 文 ）题 目 ： 高 炉 自 动 测 控系 统 设 计学 生 姓 名 ：学 号 ：专 业 ：班 级 ：指 导 老 师 ：高 炉 自 动 测 控 系 统 设 计摘 要 高炉生产是一种规模大、要素多、要求严格的冶炼过程。首先配料必须准确，出一点差错将会对高炉产生很大的影响，导致高炉休风、甚至还有可能停产。高炉是炼铁生产的核心设备，其良好的运行能为后续的生产过程提供充足而优质的原料保证，这就对控制系统的可靠性提出了较高的要求。在高炉生产过程中，炉体温度、冷却水的温度和流量、煤气压力等都是高炉的基本参数，其中煤气压力最为重要，其稳定性直接影响高炉的正常生产。因此本文重点对高炉煤气压力控制系统进行分析讨论。 在高炉的生产中，高炉生产效率提高、高炉煤气的充分利用、TRT 电量的提高等都是高炉的关键因素。本论文采纳干湿两种除尘法，针对高炉煤气回收系统及干湿两用TRT 的特点，设计了环缝炉顶压力控制系统、干式TRT 与旁通控制阀配合控制的炉顶压力控制系统以及两系统间的无扰动相互切换等技术。它实现了高炉炉顶压力的稳定控制，优化了控制品质，提高了操作水平，对促进高炉生产、提高利用系数和增加TRT 发电量都起到了积极作用，在炉顶压力控制中，将压力控制在145kPa左右，数据波动不大于5kPa，炉喉温度在850℃ 左右，热风炉温度控制在1300℃左右。关键词：高炉；TRT ；炉顶压力控制；炉喉温度；热风炉温度Design of automatic control system for blast furnaceAbstract T he production of blast furnace is a kind of large scale, multiple factors, the smelting process of strict requirements. First of all the ingredients must be accurate, a little mistake will have a great influence on the BF, resulting in blast-furnace damping-down, may even stop production. The blast furnace is the core equipment of the iron-smelting production, and its good operation can provide sufficient and high quality raw material guarantee for the follow-up production process, the reliability of the control system put forward higher requirements. In the procedure of production of b...
