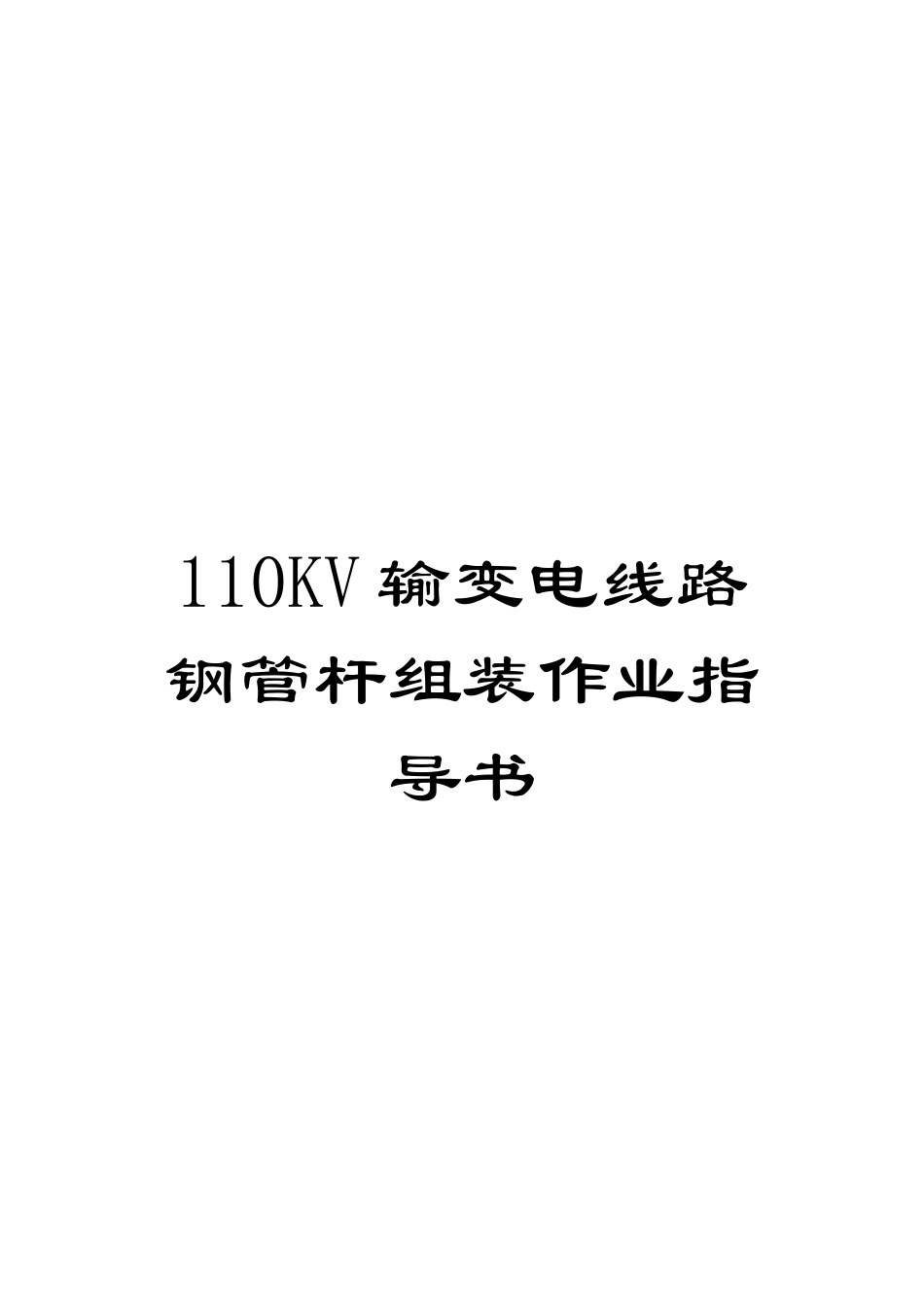

110KV 输变电线路钢管杆组装作业指导书 钢管杆吊装施工方案施工单位： 日期：二 0 一六年三月六日编制人：审核人：批准人：目 录一、工程概况1.1、概述1.2、编制依据 二、作业准备及条件 2.1、吊装机械设备的选择2.2、技术准备和条件 2.3、安全要求2.4、人员配置 2.5、机具配置 三、作业方法及施工要求3.1、钢管塔的结构特性3.2、钢管塔的安装工艺要求3.3、吊装操作方法3.4、钢管塔组立现场布置图四、作业质量标准及检验要求 4.1、作业质量应符合如下标准 4.2、材料检验要求4.3、施工质量检验要求 五、 安全施工注意事项六、 文明施工及环境保护 一、工程概况：1.1、概述： 新建 110kVXXXT 接-XXX 线路起始于 110kVXXX 站内沣河出线构架下方新建电缆支架，最终接入新建 110kVXXXGIS 室，本次新建 110kV线路为单回路架空电缆混合线路，线路走径长度 8.41km（其中架空 4.11km电缆 4.33km。共新建钢管杆 2 基，本次导线采纳两相 JI/G1A-300/40-24/7钢芯铝绞线，一相 OPPC-24B1-300/40 光纤复合架空相线，电缆采纳YJLW02-64/110kV-1×630mm2 型铜芯交联聚乙烯绝缘皱纹铝护套聚氯乙烯外护套电力电缆新建 110kVXXXT 接-XXX 线路工程 110kVXXXT 接-XXX 线路，本线路起始于 110kV 沣都沣肖双回线路 XXX26#小号侧 10 米位置处 T 接 XXX，接入新建 110kVXXXGIS 室，本次新建 110kV 线路为单回路架空电缆混合线路，线路走径长度 10.08km（其中架空 0.15km，电缆 10.07km），电缆采纳YJLW02-64/110-1×630mm2 型铜芯交联聚乙烯绝缘皱纹铝护套电力电缆，新建单回电缆线路走径长约 10.07km，其中电缆上终端杆 0.02km，新建埋管敷设 0.1m（￠175×4m 水泥管×4 根），市政规划电缆沟道敷设 9.9km，变电站沟道敷设 0.05km；新建中间接头井 20 座。1.2 编制依据：1.1《 110kV 输变电工程可行性讨论报告》。1.2《 110kV 输变电工程初步设计》。1.3 设计图纸：110kV 输电线路工程平断面定位图；1.4《110kV～500kV 送电线路施工及验收法律规范》(GB50233- );1.5 架空输电线路无跨越架不停电跨越架线施工工艺导则》(Q/GDW166- );1.6《跨越电力线路架线施工规程》(DL/T 5106-lc.a99);1.7《国家电网公司基建安全管理规定》1.8《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法》1.9《电力建设安全工作规程（第 2 部分：电力线路）》(DL 5009. 2- );1.10 本工程《项...
