2025年整理ABAQUS6.9版本XFEM例子的详细图解

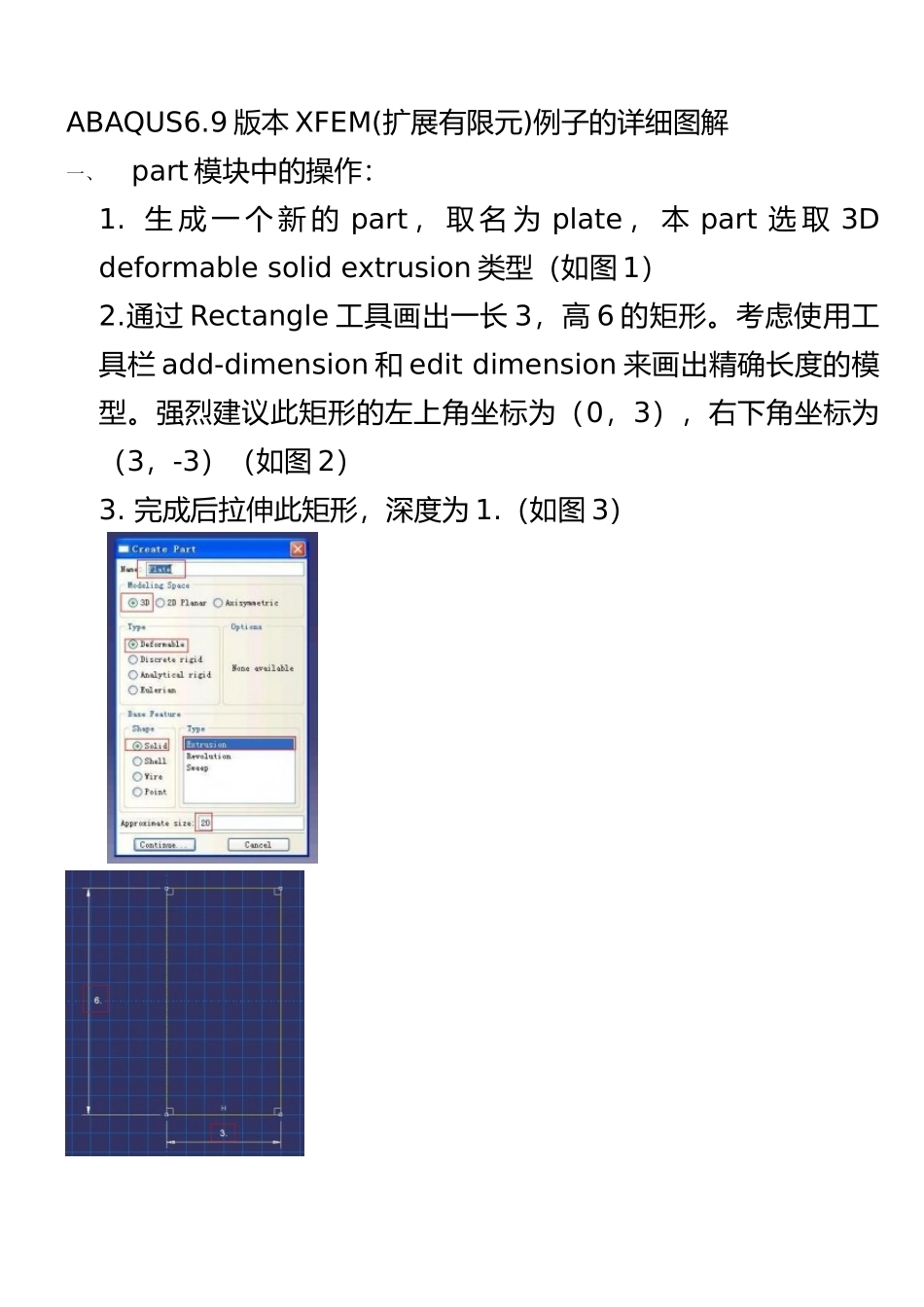

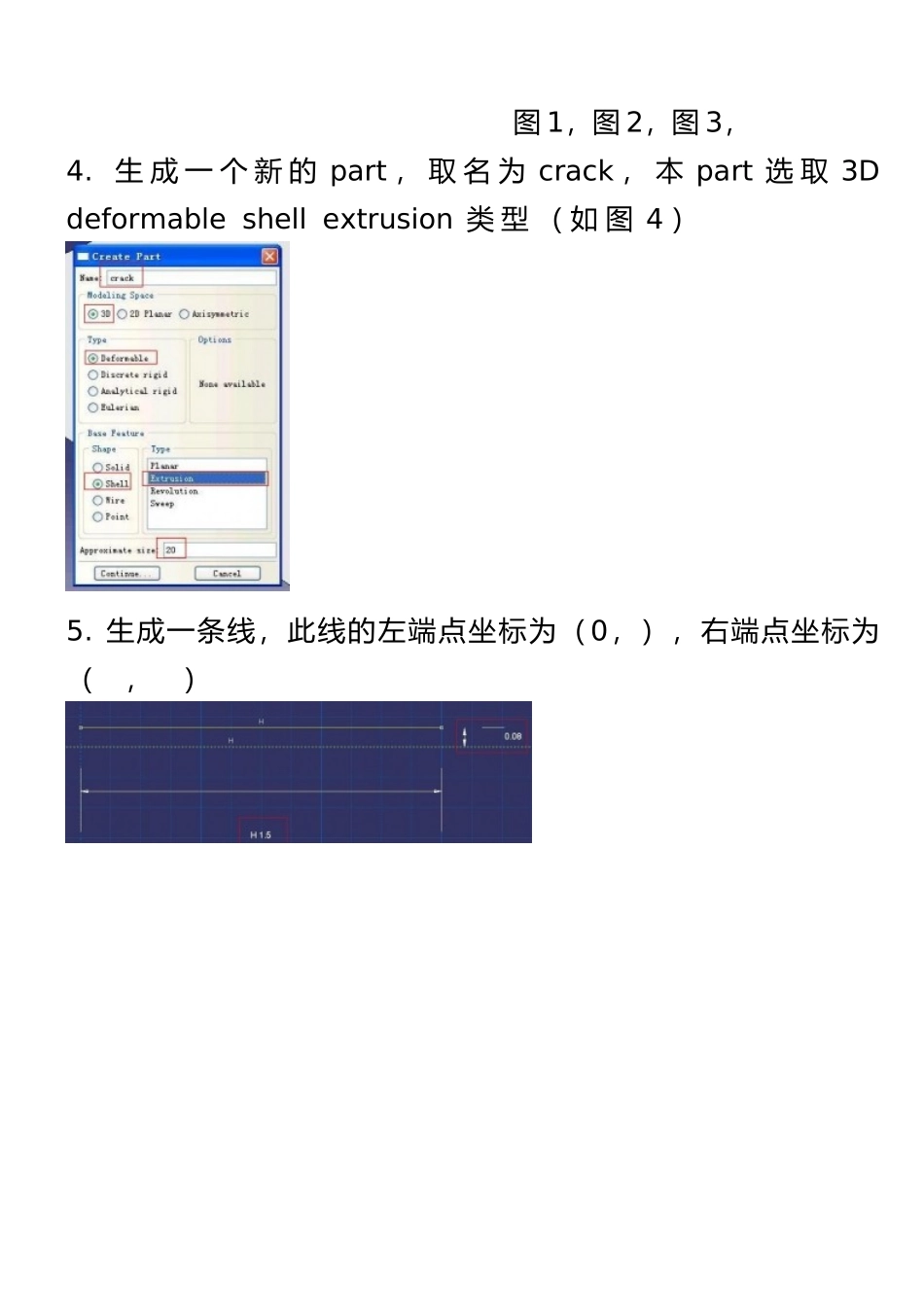

ABAQUS6.9 版本 XFEM(扩展有限元)例子的详细图解ABAQUS6.9 版本 XFEM(扩展有限元)例子的详细图解一、part 模块中的操作：/ s/ E0 P6 _7 S* m; I2 _5 @1. 生 成 一 个 新 的 part ， 取 名 为 plate ， 本 part 选 取 3D deformable solid extrusion 类型（如图 1）2.通过 Rectangle 工具画出一长 3，高 6 的矩形。考虑使用工具栏 add-dimension 和 edit dimension 来画出精确长度的模型。强烈建议此矩形的左上角坐标为（0，3），右下角坐标为（3，-3）（如图 2）3. 完成后拉伸此矩形，深度为 1.（如图 3） 图 1，图 2，图 3，4. 生 成 一 个 新 的 part ， 取 名 为 crack ， 本 part 选 取 3D deformable shell extrusion 类 型 （ 如 图 4 ） ) o0 c# d/ 5. 生成一条线，此线的左端点坐标为（0，），右端点坐标为（，）1 ~$ k: n& c* ?6 w6 L1 J0 6 . 完成后拉伸此线，深度为 1.（如图 6）6 Q) O9 Y& L4 `# i, e0 P; o/ 7.保存此模型为 XFEMtutor（如图 7），以后常常保存模型，不再累述。# Z `9 L6 \8 V' A48. 在 part Plate 中 分 别 创 建 4 个 集 合 ， 分 别 为 ：all，bottom，top 和 fixZ，各部分的内容如图 8～11 所示。1 M( c6 D H9 t# \- `二、Material 模块中的操作：1. 创建材料 elsa，其弹性参数为 E=210GPa，泊松比为（如图12） v 最大主应力失效准则作为损伤起始的判据，最大主应力为（如图13）) G' z/ z+ X, K- U6 y# }' jF 损伤演化选取基于能量的、线性软化的、混合模式的指数损伤演化规律，有关参数为 G1C= G2C= G3C=42200N/m，=1.（如图 14） & " a2.创建一个 Solid Homogeneous 的 section，名为 solid（如图15），此 section 与材料 elsa 相联（如图 16），并将此 section赋给 plate part（也就是集合 all）（如图 17） 5 D; `+ W.3.给予材料取向，分别如图 18～21 所示。2 o* i# V2 s7 ]2 Q9 Y( i $ K三、划分网格：' t" |/ G* }: B( S) v1 O网格控制为： Hex 型 structured （如图 22），单元类型为C3D8R（如图 23）设置 plate 各边的网格种子为 8，26，36（如图 24），各边种子的个数不能改变（如图 25）8 [. k& D9 v( d& p$ b 0 b ? 四、装配模块：选中 plate 和 ...
