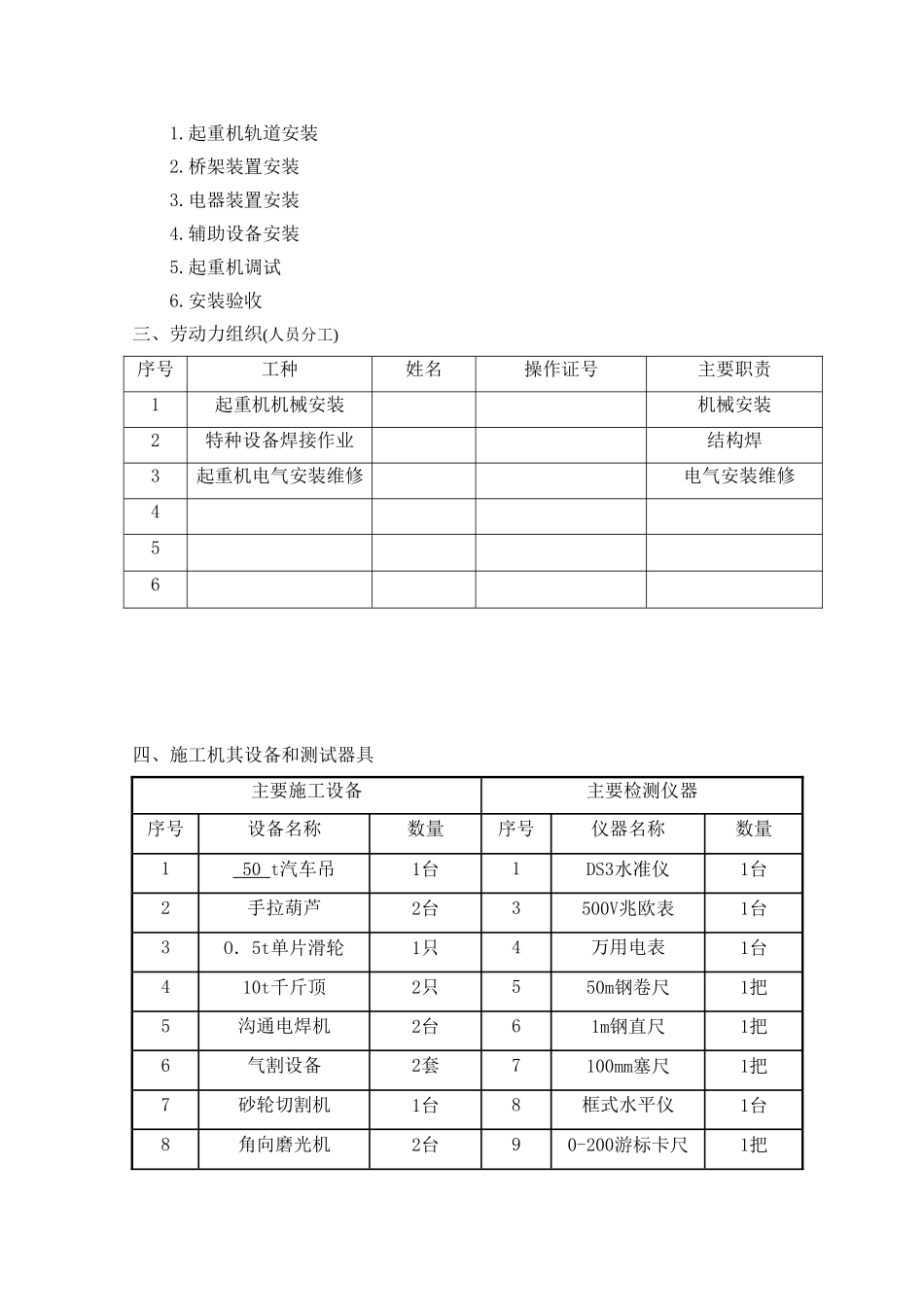

20 吨双梁桥式起重机安装施工方案编制： 田庆峰 审核： 张培泉 批准： 杜刚 负责人： 梁广兴 13699361502 新疆海瑞天鑫机电设备有限公司一、工程概况兹有 新疆海瑞天鑫机电设备有限公司，定于 2025 年 7 月 日起对山东龙辉起重机械有限公司生产的如下型号规格的起重机械设备进行安装与调试，安装地点为新疆科力新技术进展有限公司。附：待安装起重机械设备一览表序号起重机械名称型号规格起升高度数量1通用桥式起重机QD20-33.6m5m1台234二、工程内容1.起重机轨道安装2.桥架装置安装3.电器装置安装4.辅助设备安装5.起重机调试6.安装验收三、劳动力组织(人员分工)序号工种姓名操作证号主要职责1起重机机械安装机械安装 2特种设备焊接作业结构焊3起重机电气安装维修 电气安装维修 456四、施工机其设备和测试器具主要施工设备主要检测仪器序号设备名称数量序号仪器名称数量1 50 t汽车吊1台1DS3水准仪1台2手拉葫芦2台3500V兆欧表1台3O．5t单片滑轮1只4万用电表1台410t千斤顶2只550m钢卷尺1把5沟通电焊机2台61m钢直尺1把6气割设备2套7100mm塞尺1把7砂轮切割机1台8框式水平仪1台8角向磨光机2台90-200游标卡尺1把9安全带4副100-200N弹簧秤1把10手虎钳1把五、工艺流程 设备开箱检查-建筑构件部分的检查-安装轨道-滑触线安装-吊装-起重机电气及附件安装-起重机试运转-自检-竣工交检六、工艺步序(一)设备开箱检查由安装单位和设备使用单位共同成立开箱验收小组，根据装箱清单逐一清点货物，并仔细填写开箱验收记录。1.根据随机文件目录查对《使用说明书》、电气原理图、布线图、《产品合格证》（包括主要材料质保书、电动葫芦合格证等）。2.根据装箱清单所列零部件规格型号、数量逐一清点货物。3.检查各部件是否完好无损，有无人为因素的变形损伤。4.验收结束后，仔细填写开箱验收记录，并共同签字。5.将验收后的设备妥善保管。(二)建筑构件部分的检查根据业主提供的建筑构件检测数据，对建筑构件部分进行复查。1.承轨梁顶面标高。2.承轨梁中心位置及两侧承轨梁中心距。3.承轨梁已预留孔及预埋螺栓时中心线的偏离。(三)安装轨道 1.放线：根据起重机轨距在承轨梁上放线，弹出轨道中心线，再按轨道底宽，弹出轨道底边线，以导电侧的轨道线为基准，根据轨距，用钢卷尺、弹簧秤定出另一侧轨道中心线，同样弹出轨道中心线。 2.调整标高：根据所测标高，添加所需的垫板。 3.轨道上位：用手拉葫芦分别将调直的轨道吊装到承轨梁上，吊放在所...
